1.5-2.5 मिमी की मोटाई के साथ केबल ट्रे सामग्री के लिए यूनिस्ट्रूट रोल बनाने की मशीन

यूनिस्ट्रूट रोल बनाने की मशीन

अधिकांश केबल ट्रे सामग्री प्री-गल्वानाइज्ड स्टील, गर्म-रोल्ड और कोल्ड-रोल्ड स्टील, स्टेनलेस स्टील है। सामग्री की मोटाई रेंज 1.5 मिमी-2.5 मिमी है। स्ट्रट चैनल प्रोफाइल का सबसे लोकप्रिय आकार 41 * 21 है,41 गुना 41, 41 गुना 62,41 गुना 82.

हम सी चैनल, unistrut, सौर पैनल स्टैंड बनाने के पेशेवर निर्माता हैं. भूकंपीय स्थिरीकरण स्टैंड रोल बनाने की मशीन. इस तरह की मशीन विभिन्न आकार बना सकते हैं,ग्राहक की आवश्यकता के आधार पर c चैनल के फ्लैंज को मैनुअल या स्वचालित मोड द्वारा समायोजित किया जा सकता है।. काटने के मोड अपने आवश्यकता के अनुसार देखा काटने या हाइड्रोलिक काटने के बाद हो सकता है. इस तरह की लाइन भी छिद्रण प्रणाली है, कुछ ग्राहक हाइड्रोलिक छिद्रण प्रणाली का उपयोग,कुछ ग्राहक पंचिंग प्रेस का उपयोग करते हैं, और कुछ ग्राहक बिना छिद्रण के सी-चैनल बनाते हैं, अंतिम उत्पाद सी-चैनल बनाने के बाद, एक अन्य छिद्रण मशीन का उपयोग करके छेद में छिद्रण करते हैं जो उत्पादन क्षमता में सुधार कर सकते हैं।यह संचालित करने के लिए और मशीन चलाने के लिए बहुत आसान है.

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः

प्रोफाइल

स्वरूप

ऑटोमेटिक फीडर ((3T) → लेवलिंग → पंचिंग → रोल बनाने वाली मशीन → री-फॉर्मिंग → देखा काटने → आउटपुट

यूनिस्ट्रूट रोल बनाने की मशीन

मुख्य डेटा
1. सामग्री की फ़ीड चौड़ाई सीमा:/
2स्ट्रिप स्टील मोटाई सीमाः1.5--2.5 मिमी
3स्ट्रिप स्टील बनावटःगर्म लुढ़का हुआ कार्बन स्टील/ठंड लुढ़का हुआ कार्बन स्टील
4कार्य गतिः 15-20 मीटर/मिनट
5.काम के टुकड़े की न्यूनतम लंबाई:2000 मिमी
6.सरलता की सहिष्णुताः 1 ̊1.5 मिमी /1500 मिमी
7.काम के टुकड़े की कोण सहिष्णुता ≤±1.5/1000 मिमी
8.काम के टुकड़े की निश्चित लंबाई:10m±1.5mm
9रोलर चरणः 28 चरण

मुख्य भागों की प्रौद्योगिकी विनिर्देश

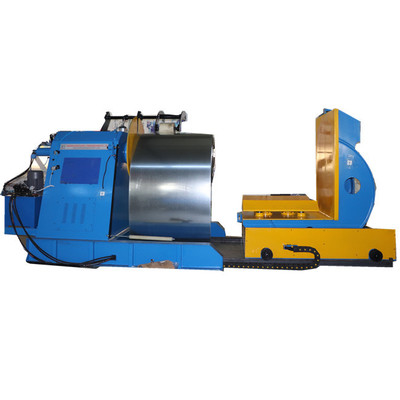

1. 3T स्वचालित हाइड्रोलिक फीडर
A. स्टील कॉइल का आंतरिक व्यास:φ508mm;
B.हार्मोमेगाथस आंतरिक व्यास की सीमाः ф480-520 मिमी;
C. स्टील कॉइल का अधिकतम व्यास:φ1000 मिमी; लोड क्षमताः≤3T
D. विस्तार का तरीका:3T हाइड्रोलिक स्वचालित

समतल करने वाली मशीन
A.वर्किंग रोलरः7 रोलर्स लेवलिंग मशीन
B. संरचना की विशेषताएंःलेवलिंग रोलर्स की कठोरता और सतह की मोटाई यांत्रिक गुणों में सुधार करते हैं।इसमें चुटकी रोल और लेवलिंग रोल शामिल है, चुटकी रोल को अलग से समायोजित किया जा सकता है, समतल रोलर बड़े पैमाने पर संरचना को अपनाता है, एक निश्चित तिरछी कोण बनाने के लिए सामने और पीछे दो समायोजन बिंदु स्थापित करता है,यह आसानी से स्तर की गुणवत्ता में सुधार कर सकते हैं. लेवलिंग मशीन के फीडिंग साइड पर गाइड फ्लैट रोल की एक जोड़ी और गाइड वर्टिकल रोल की दो जोड़ी है, गाइड वर्टिकल रोल को केंद्र में ले जाया जा सकता है।
कार्यः पंचिंग ड्राइंग के सभी पंचिंग छेद के आकार को पूरा कर सकती है।
छिद्रण मरः छिद्रण मर सामग्री SKH51 या DC53 है, फोर्जिंग और सटीक पीस HRC58-62 के माध्यम से।
मुख्य डेटा:
पंचिंग गतिः 80s/ स्ट्रोक का समय।
सामग्री की मोटाईः ₹2.5mm
क्षमताः 80T

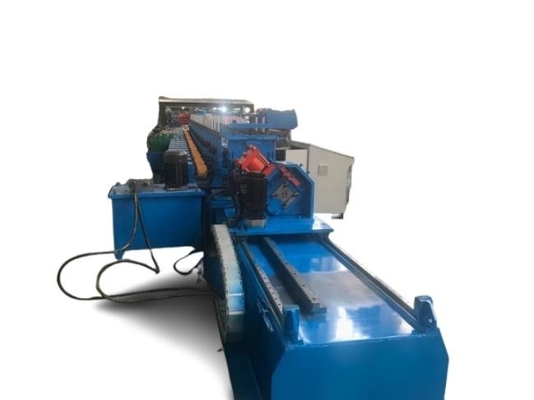

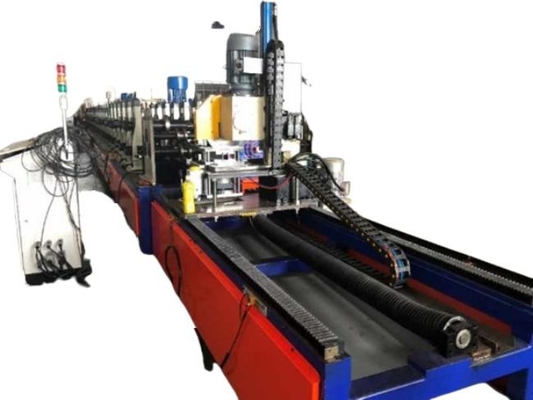

रोल बनाने की मशीन
मुख्य डेटा
1.मोटर की शक्ति:22KWx2
2.रोलर QTY:28 समूह ((सहित 1 गियर मिलिंग)
3.काम करने की गति15-20 मीटर/मिनट
4रोलर की सामग्रीःCR12MoV HRC58-62
5ड्राइव प्रकारःगियरबॉक्स ड्राइव के साथ स्तंभ संरचना
6.मुख्य शाफ्ट का व्यास: ¢90 मिमी
7.शाफ्ट सामग्रीः 40Cr थर्मल रिफाइनिंग उपचार के साथ।
8मुख्य रोल बनाने वाली मशीन का आकारः 18500*1600*1500 मिमी
9. प्रोफाइल बदला गयाः मैनुअल द्वारा

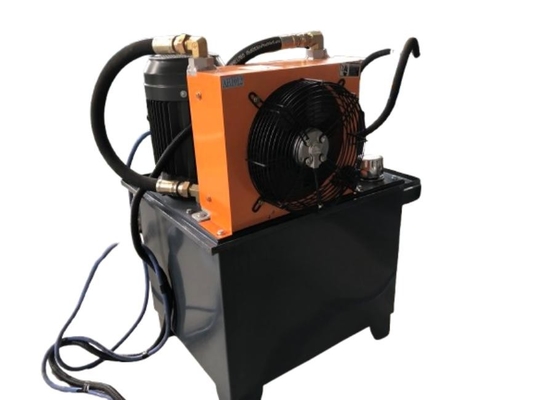

हाइड्रोलिक नियंत्रण प्रणाली
Kunlun Kuntai 7 इंच टच स्क्रीन, सीमेंस पीएलसी, यास्कावा आवृत्ति कनवर्टर, श्नाइडर निम्न वोल्टेज उपकरण।
a. पूरी लाइन पीएलसी नियंत्रण, तरल क्रिस्टल टच स्क्रीन, पीएलसी और मानव के बीच बातचीत का एहसास करने के लिए मानव-कंप्यूटर इंटरफ़ेस का उपयोग करती है।स्वचालित संचालन के लिए सेटिंग प्रक्रिया के माध्यम से ऑपरेटर और यह महसूस करने के लिए नियंत्रण प्रक्रिया की निगरानी करने के लिए कि ऑपरेटर पूरे लाइन को नियंत्रित और नियंत्रण पैरामीटर को बदलने, और उपकरण की चल रही स्थिति, पैरामीटर और विफलता संकेत की निगरानी।
b. ऑपरेटिंग मोड मैनुअल/स्वचालित सहित है। मशीन में मैनुअल और स्वचालित स्विच फ़ंक्शन है। मशीन मैनुअल स्थिति के भीतर स्टैंड-अलोन चलती है, इसे बनाए रखना आसान है।स्वचालित स्थिति के भीतर पूरी लाइन चल रहा है जारी रखने के लिए, अनुक्रमिक स्टार्ट-अप. आपातकालीन घटना को संभालने के लिए पूरे में झटका बटन है, जो मशीन और ऑपरेटर की सुरक्षा की गारंटी दे सकता है।
