जस्ती स्टील इंटरलॉक्ड अंडाकार पाइप रोल बनाने की मशीन
विद्युत नलिकाओं और तारों के नलिकाओं के लिए विशेष
हमारेइंटरलॉक्ड ओवल पाइप रोल बनाने की मशीनसटीकता और दक्षता के लिए इंजीनियर किया गया है बिजली के conduits या वायरिंग नलिकाओं के लिए थिन-वॉल अंडाकार पाइप के बड़े पैमाने पर उत्पादन में। रोल बनाने के सिद्धांत का उपयोग करके,यह एक दूसरे से जुड़े अंडाकार ट्यूबों को बनाता है (पतली सामग्री के लिए कोई वेल्डिंग की आवश्यकता नहीं है) और आसान ट्यूब कनेक्शन के लिए गर्दन जैसे प्रमुख कार्यों को एकीकृत करता है, निर्बाध पाइप संरचनाएं।
मुख्य अनुप्रयोग: विद्युत नलिकाओं और वायरिंग नलिकाओं के लिए अंडाकार पाइप
इस मशीन द्वारा उत्पादित पारस्परिक रूप से अंडाकार पाइप विद्युत प्रणालियों में दो महत्वपूर्ण भूमिकाएं निभाते हैंः
- विद्युत कंडक्टःविद्युत तारों को बाहरी क्षति (जैसे, प्रभाव, नमी) से एक बंद, परस्पर संरचित संरचना के साथ सुरक्षित रखें जो दीर्घकालिक सुरक्षा सुनिश्चित करता है।
- विद्युत वायरिंग नलिकाएं:औद्योगिक या वाणिज्यिक सेटिंग्स में वायरिंग को व्यवस्थित और मार्ग दें, अंतरिक्ष-बचत स्थापना और आसान पहुंच के लिए अंडाकार आकार का लाभ उठाएं।

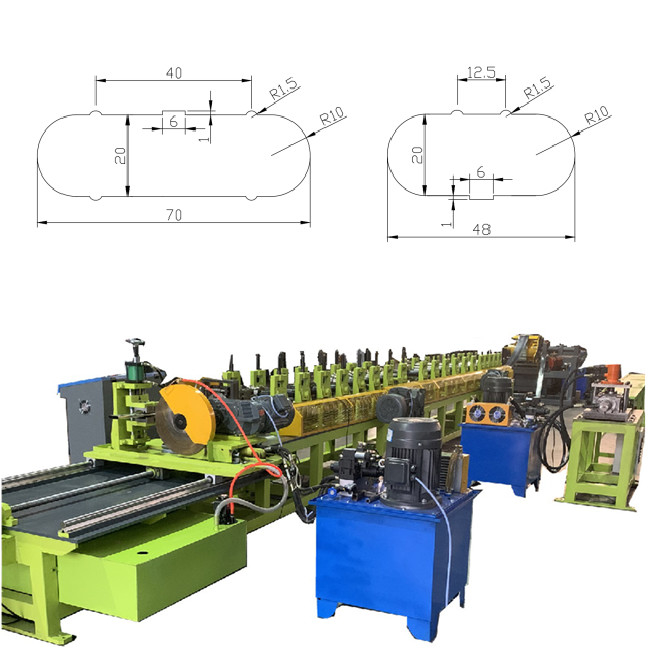

हमने आपके संदर्भ के लिए अंडाकार ट्यूबों के विस्तृत ड्राइंग प्रोफाइल तैयार किए हैं। यह जांचने के लिए हमसे संपर्क करें कि क्या आयाम आपके विद्युत परियोजना की जरूरतों के अनुरूप हैं।
पूर्ण मशीन विन्यासः डिकोइलिंग से लेकर तैयार पाइप तक
इंटरलॉक्ड ओवल पाइप रोल फोर्मिंग मशीन अंत से अंत तक ओवल पाइप उत्पादन के लिए आवश्यक सभी घटकों को एकीकृत करती हैः
- 3 टन मैनुअल डेकोइलर:कच्चे माल के रोल (गल्वानाइज्ड या प्री-पेंट स्टील) को स्थिर रूप से खोलता है, जिससे स्थिर सामग्री की आपूर्ति होती है।
- फ़ीडिंग यूनिट:आसान समायोजन के लिए मैनुअल ऑपरेशन समर्थन के साथ कच्चे माल के खिला की गति और संरेखण को नियंत्रित करता है।
- शीतलन प्रणाली:मोल्डिंग के दौरान रोलर्स और सामग्रियों के अति ताप को रोकता है, मशीन घटकों की रक्षा करता है।
- रोल बनाने की प्रणाली:मशीन का दिल, एक परस्पर सीम के साथ सटीक रोलर्स के माध्यम से सपाट धातु की चादरों को अंडाकार प्रोफाइल में आकार देता है।
- ट्रांसमिशन सिस्टम:रोल बनाने और खिलाने की इकाइयों को समान रूप से चलाता है, समान रूप से बनाने की गति बनाए रखता है।
- काटने की प्रणाली:आपके इच्छित लंबाई के लिए परिष्कृत अंडाकार पाइपों को ट्रिम करता है, जिससे लगातार आयाम सुनिश्चित होते हैं।
- नियंत्रण प्रणाली:सभी घटकों के संचालन को केंद्रीकृत करता है, पैरामीटर समायोजन को सरल बनाता है।
- रन-आउट सपोर्टिंग रैक:मशीन से बाहर निकलने पर तैयार पाइपों का समर्थन करता है, झुकने या क्षति को रोकता है।
संगत सामग्री और मोटाई की सीमाएं
| विशेषता |
विनिर्देश |
| उपयुक्त सामग्री |
जस्ती इस्पात या पूर्व चित्रित इस्पात (जंग प्रतिरोधी) |
| इंटरलॉक लागू मोटाई |
0.3-1.2 मिमी (कोई वेल्डिंग आवश्यक नहीं) |
| मोटाई 1.2 मिमी से अधिक |
वेल्डिंग प्रणाली या माध्यमिक आकार देने वाली मशीन के साथ युग्मन की आवश्यकता होती है |
प्रमुख अनुकूलनः बहु-आकार के पाइपों के लिए तेजी से परिवर्तन डिजाइन
हमारेतेजी से परिवर्तन डिजाइनआर्थिक बहुआयामी उत्पादन की अनुमति देता हैः
- रोलर्स और शाफ्ट आसान आकार स्विचिंग के लिए एक समर्पित आधार फ्रेम पर स्थापित कर रहे हैं
- डुप्लिकेट साझा घटकों में निवेश को कम करता है
- दोनों किफायती और उच्च गुणवत्ता वाले विन्यास में उपलब्ध है
आसान ट्यूब कनेक्शनः सुरक्षित ओवरलैपिंग के लिए नेकिंग मशीन
एकीकृतगर्दन काटने की मशीननिर्बाध ट्यूब कनेक्शन को सक्षम करता हैः
- सम्मिलन के लिए एक ट्यूब के अंत के व्यास (प्रबलित पसलियों के साथ) को कम करता है
- अतिरिक्त बांधने की वस्तुओं के बिना तंग, सुरक्षित कनेक्शन बनाता है
- स्थापना को सरल बनाता है और संरचनात्मक स्थिरता को बढ़ाता है
पूरी प्रक्रिया देखें: कार्य वीडियो का अनुरोध करें
एक विस्तृत कामकाजी वीडियो प्राप्त करने के लिए हमसे संपर्क करें जिसमें पूर्ण उत्पादन चक्र को प्रदर्शित किया गया है।
अपनी ज़रूरतों के अनुसार अनुकूलित करें
हम पाइप आयामों, सामग्री मोटाई, या उत्पादन की जरूरतों के लिए अपनी विशिष्ट आवश्यकताओं के लिए मशीन को अनुकूलित कर सकते हैं। मापदंडों, ड्राइंग प्रोफाइल के विवरण के लिए हमारी टीम से संपर्क करें,या अनुकूलन विकल्प.
