उत्पाद विवरण:
|
| प्रयोग: | एलईडी लाइट सपोर्टर मशीन | उत्पाद सामग्री की मोटाई: | 0.3 से 0.8 मिमी |
|---|---|---|---|
| उत्पाद बनाने की गति: | 2 ~ 8 मीटर/मिनट | उत्पाद की लंबाई त्रुटि: | ± 1 मिमी / 3 मी |
| कुल शक्ति: | 13kw | नियंत्रण शक्ति: | स्वीकृति |
| छिद्रण: | है | डिकॉइलर: | मैनुअल एक या हाइड्रोलिक |
| प्रमुखता देना: | T5 एलईडी लाइट बॉक्स रोल बनाने की मशीन,हाइड्रोलिक पंचिंग रोल बनाने की मशीन,कतरनी प्रोफाइल रोल बनाने की मशीन |
||

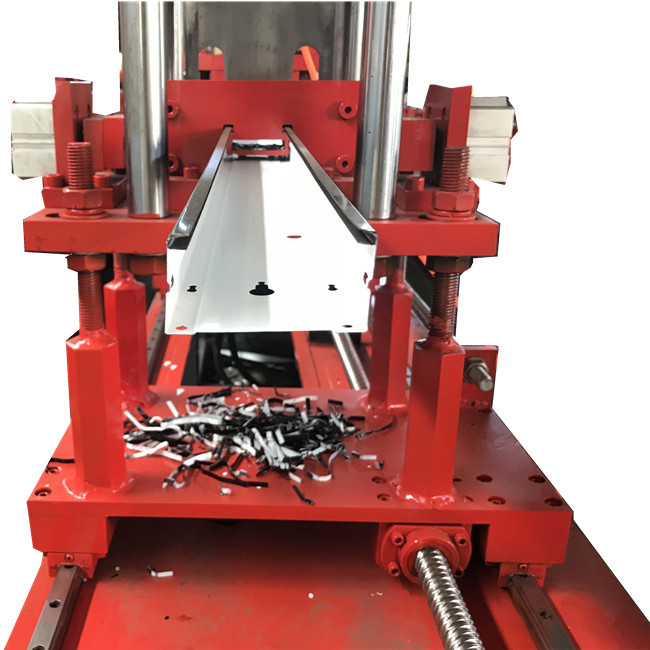

एलईडी लाइट बॉक्स प्रोफाइल रोल बनाने की मशीन (टी5 प्रोफाइल): लागत बचत के लिए पूरी तरह से स्वचालित धातु प्रोफाइल उत्पादन
यदि आप पारंपरिक कास्ट एल्यूमीनियम या प्लास्टिक एलईडी लाइट बॉक्स प्रोफाइल को अधिक लागत प्रभावी धातु विकल्पों से बदलना चाहते हैं, तो हमारी एलईडी लाइट बॉक्स प्रोफाइल रोल बनाने की मशीन (टी5 प्रोफाइल-विशिष्ट) आदर्श समाधान है। पूरी तरह से स्वचालित बैच उत्पादन के लिए डिज़ाइन की गई, यह मशीन उच्च-सटीक एल्यूमीनियम, धातु, या कस्टम-मटीरियल प्रोफाइल बनाती है—एलईडी लाइट बॉक्स निर्माण के लिए लगातार गुणवत्ता बनाए रखते हुए सामग्री की लागत में कटौती करती है।
ऐतिहासिक रूप से, एलईडी लाइट बॉक्स प्रोफाइल कास्ट एल्यूमीनियम या प्लास्टिक पर निर्भर थे, जो अक्सर उच्च उत्पादन लागत के साथ आते थे। आज, अधिक ग्राहक रोल-निर्मित धातु प्रोफाइल दो प्रमुख लाभों के लिए स्विच कर रहे हैं:
हमने आपके संदर्भ के लिए विस्तृत ड्राइंग प्रोफाइल (प्रोफाइल ए सहित) तैयार किए हैं—यह देखने के लिए हमसे संपर्क करें कि तैयार धातु प्रोफाइल आपके एलईडी लाइट बॉक्स डिज़ाइनों के साथ कैसे संरेखित होते हैं।
एलईडी लाइट बॉक्स प्रोफाइल रोल बनाने की मशीन एंड-टू-एंड ऑटोमेशन के लिए सभी आवश्यक घटकों को एकीकृत करती है, जो सुचारू, निर्बाध उत्पादन सुनिश्चित करती है। इसकी मुख्य संरचना में शामिल हैं:
मशीन का हर घटक सटीकता, स्थायित्व और कुशल संचालन के लिए इंजीनियर किया गया है। नीचे महत्वपूर्ण विनिर्देश दिए गए हैं:
| पैरामीटर | विवरण |
|---|---|
| उत्पाद सामग्री मोटाई | 0.3 मिमी (एलईडी लाइट बॉक्स प्रोफाइल की कठोरता और वजन के लिए अनुकूलित) |
| उत्पाद सामग्री चौड़ाई | अनुकूलन योग्य (अंतिम चौड़ाई ऑन-साइट कमीशनिंग के दौरान निर्धारित की जाती है) |
| उत्पाद बनाने की गति | 2~8 मीटर/मिनट (अपनी आउटपुट आवश्यकताओं से मेल खाने के लिए आवृत्ति नियंत्रण के माध्यम से समायोज्य) |
| उत्पाद लंबाई त्रुटि | ±1 मिमी/3 मीटर (लगातार प्रोफाइल फिटिंग सुनिश्चित करने के लिए उच्च सटीकता) |
| कुल उपकरण शक्ति | 13kw |
| बिजली की आपूर्ति |
- उपकरण शक्ति: एसी 380V, 50 हर्ट्ज, तीन-चरण
- नियंत्रण शक्ति: एसी 220V, 50 हर्ट्ज, सिंगल-फेज (अनुकूलन योग्य)
2. मुख्य घटक विनिर्देश |
| पैरामीटर | सर्वो फीडर |
|---|---|
| - फीडिंग मोटाई: 0.3-1.5 मिमी - फीडिंग मोटर: 1.5kw - फीडिंग सटीकता: ±0.1 मिमी (सटीक सामग्री संरेखण सुनिश्चित करता है) | हाइड्रोलिक पंचिंग मशीन - स्टैम्पिंग टन भार: 10t * 2 पंच (विभिन्न प्रोफाइल स्थितियों के लिए छेद निर्माण को संभालता है) - पंचिंग डाई सामग्री: Cr12MoV (उच्च पहनने का प्रतिरोध, लंबी डाई लाइफ) मोल्डिंग मशीन फ्रेम |
| - संरचना: इंटीग्रल स्क्वायर ट्यूब वेल्डिंग (80x80mm) - साइड प्लेट: 25 मिमी Q235 स्टील (स्थिर बनाने के लिए मजबूत भार वहन) - फीडिंग गाइड: गाइड प्लेट डिज़ाइन (सामग्री विचलन को रोकता है) | रोलिंग रोलर्स बनाना - मात्रा: 22 रोलिंग व्हील समूह + 6-पहिया सीधा तंत्र (प्रोफाइल आकार और सीधापन को परिष्कृत करता है) - सामग्री: Cr12 स्टील (प्रसंस्कृत और बुझा हुआ, पहनने के प्रतिरोध के लिए कठोरता HRC58-60℃) - मुख्य शाफ्ट: φ38mm (मजबूती के लिए बुझा हुआ और टेम्पर्ड) - मुख्य शाफ्ट बेयरिंग: 6206 (प्रति साइड प्लेट, चिकनी रोटेशन) |
| मुख्य मशीन ड्राइव |
- मोटर: 4kw (परिवर्तनीय आवृत्ति गति विनियमन)
- रिड्यूसर: 4# साइक्लॉइड रिड्यूसर
- ट्रांसमिशन: मोटर → साइक्लॉइड पिन रिड्यूसर स्प्रोकेट → लिंकेज गियर → बनाने वाले पहियों का सिंक्रोनस रोटेशन
हाइड्रोलिक शीयरिंग - हाइड्रोलिक मोटर पावर: 2.2kw - कट-ऑफ मोड: शटडाउन + हाइड्रोलिक कट-ऑफ - ब्लेड मोटाई: 3 मिमी (साफ, बूर-मुक्त कट) |
| 3. इलेक्ट्रॉनिक नियंत्रण प्रणाली | मशीन की नियंत्रण प्रणाली स्थिर संचालन सुनिश्चित करने के लिए विश्वसनीय, उच्च-प्रदर्शन घटकों का उपयोग करती है: इन्वर्टर : चिकनी गति समायोजन के लिए विश्वसनीय ब्रांड। पीएलसी |
| : जापान पैनासोनिक (सभी प्रक्रियाओं के लिए सटीक प्रोग्राम नियंत्रण)। | टच स्क्रीन : ताइवान विनीलोन (सहज संचालन, आसान पैरामीटर सेटिंग)। अन्य विद्युत भाग |
| : श्नाइडर (विद्युत सुरक्षा में वैश्विक नेता, खराबी के जोखिम को कम करना)। | प्रोफाइल और मशीन संचालन देखें हमने रोल-निर्मित एलईडी लाइट बॉक्स प्रोफाइल (टी5 प्रोफाइल सहित) के भौतिक नमूने और एक विस्तृत कार्य वीडियो तैयार किया है—डीकोइलिंग और पंचिंग से लेकर बनाने और शीयरिंग तक मशीन की पूरी उत्पादन प्रक्रिया का प्रदर्शन। इन संसाधनों का अनुरोध करने और यह देखने के लिए हमसे संपर्क करें कि मशीन आपके वर्कफ़्लो में कैसे फिट होती है। अपनी एलईडी प्रोफाइल आवश्यकताओं के लिए अनुकूलित करें |
