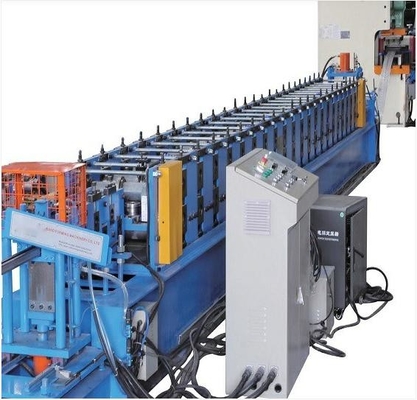

यूएसए के लिए स्ट्रट चैनल रोल फोर्मिंग मशीन 4 इन 1

यूएसए के लिए स्ट्रट चैनल रोल फोर्मिंग मशीन 4 इन 1

स्ट्रट चैनल एक मानक कोल्ड रोल के रूप में इस्तेमाल किया स्टील विद्युत उद्योग या संरचनात्मक समर्थन के लिए निर्माण है। जो आमतौर पर धातु कॉइल स्ट्रिप्स से बना है,अतिरिक्त कठोरता प्रदान करने के लिए होंठों के साथ एक खुली चैनल अनुभाग में गठित रोल. मूल स्ट्राट चैनल आकार हैंः 41*41. 21*21, और कुछ अनुकूलित आकार भी हैं।

स्ट्राट चैनल रोल बनाने वाली मशीन एक शक्तिशाली और बहुमुखी उपकरण है जो सौर फोटोवोल्टिक माउंटिंग सिस्टम में स्ट्राट चैनलों की उत्पादन आवश्यकताओं को पूरा करने में सक्षम है।यह उच्च परिशुद्धता जैसी विशेषताओं का दावा करता है, लंबे सेवा जीवन, संचालन में आसानी, और विभिन्न वैकल्पिक सुविधाओं और अनुकूलन विकल्प प्रदान करता है।

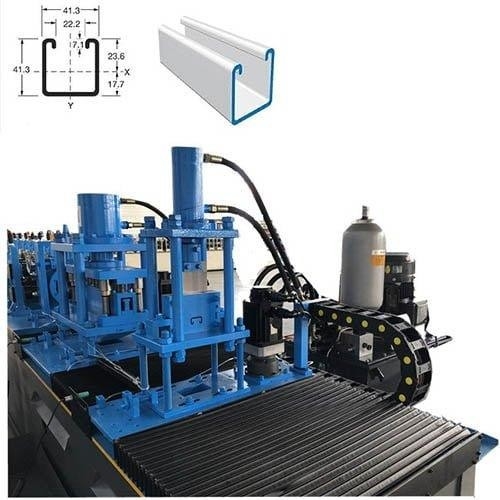

प्रोफ़ाइल चित्रण

नमूना दिखाएँ

कार्यप्रवाह

यूएसए के लिए स्ट्रट चैनल रोल फोर्मिंग मशीन 4 इन 1

उपकरण के फायदे

1उत्पादन लाइन में उच्च गति वाली पंचिंग मशीन और स्केड11 सामग्री मोल्ड का उपयोग किया जाता है, ताकि यह सुनिश्चित किया जा सके कि एक मिनट में 12 मीटर बोर्ड को पंच किया जा सके।

2उत्पादन लाइन चार अलग-अलग ऊंचाई प्रोफाइल का उत्पादन कर सकती है, ताकि बहु-विशिष्टता उत्पादन और कम फर्श स्थान प्राप्त किया जा सके।

3श्लेष्म के विकृति को कम करने के लिए, इस उपकरण का पोस्ट-कटिंग उपकरण नीचे से ऊपर तक कतरने की विधि को अपनाता है।

स्ट्राट चैनल रोल फोर्मिंग मशीन की सामग्री 4 इन 1 यूएसए के लिए ((लक्जरी प्रकार)

1सामग्री मोटाईः 2.0-2.5 मिमी

2लागू सामग्रीःजीआई/जीएल/पोसमैक

3सामग्री की प्रतिफल शक्तिः 235-390 एमपीए

4.खाद्य चौड़ाई:लगभग 98-179 मिमी

मशीन अपघटन का परिचय

1.5T-600 हाइड्रोलिक अनकोइलर

स्टील रोल संकुचन और रोकने के आंतरिक छेद के हाइड्रोलिक नियंत्रण

अधिकतम, फ़ीड की चौड़ाईः 600 मिमी

कॉइल का आंतरिक व्यासः 508 ± 30 मिमी, बाहरी व्यासः 1500 मिमी

अधिकतम क्षमताः 5 टन, मोटरः 3KW, आवृत्ति रूपांतरण गति समायोजन

तेल पंप मोटरः 3KW

स्वचालित फ़ीड शक्ति और स्वचालित बंद डिवाइस बढ़ाएँ

तरल दबाव आर्म डिवाइस

2समतल करने वाला यंत्र

ऊपरी तीन, नीचे चार, और सात रोलर्स समतल उपकरण।

भोजन गाइड रेल के साथ, मुख्य फ्रेम एच 450 स्टील से वेल्डेड है।

अक्ष 45# स्टील, जो गर्म और गर्म है, और कठिन क्रोम से बना है।

व्यास = φ90 मिमी, सटीक प्रसंस्करण।

विद्युत शक्तिः 3 किलोवाट।

3.सर्वो फ़ीडिंग डिवाइस

4.63T यांगली सिलेंडर पंचिंग मशीन

63 टन के उच्च गति वाले पंचर में रोल बनाने से पहले पंचिंग मॉडल का एक सेट होता है।

पंच के सभी पक्षों पर सुरक्षा कवर और एक तरफ दरवाजे हैं।

पीएलसी प्रणाली द्वारा नियंत्रित।

फीडिंग मोटर सर्वो मोटर द्वारा अधिक सटीक है, सर्वो मोटर की शक्ति 3KW है।

5.पंचिंग मोल्ड

6.हाइड्रोलिक प्री-कटिंग डिवाइस

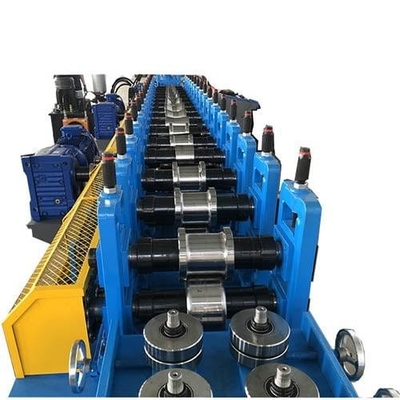

7रोल बनाने की मिल

खिला गाइड रेल के साथ, मुख्य फ्रेम एच 400 स्टील से वेल्डेड है।

साइड वॉल मोटाईः Q235 T18mm;

टाई रॉड: ф22 जस्ती

रोलिंग व्हील्स में लेयरिंग स्टील GCR15 (= EN31 स्टील) की परिशुद्धता प्रसंस्करण का उपयोग किया जाता है, सतह हार्ड क्रोम, 0.04 मिमी मोटी होती है, और सतह दर्पण उपचार (लंबी सेवा जीवन, मजबूत जंग);

शाफ्ट 45# स्टील से बना है, जो कि बुझाने और गर्मी से इलाज किया गया है, हार्ड क्रोम लेपित है।

व्यास = 80 मिमी, सटीक प्रसंस्करण।

गियर और श्रृंखला आंदोलन के बारे में 22 कदम बनाने के लिए।

मुख्य मोटर (पोली लाई ब्रांड) = 15kW, आवृत्ति गति समायोजन।

8.शीतलन प्रणाली

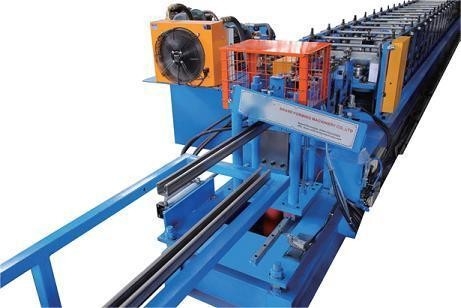

9हाइड्रोलिक पोस्ट काटने की मशीन

काटने के लिए पोस्ट, काटने के लिए रोक, दो टुकड़े काटने के डिजाइन खिला के बिना

हाइड्रोलिक मोटरः 5.5kW

काटने के उपकरण सामग्रीः CR12Mov (= SKD11, कम से कम एक लाख काटने जीवन है), गर्मी उपचार HRC58-62 डिग्री के लिए

काटने की शक्ति मेजबान के स्वतंत्र हाइड्रोलिक स्टेशन द्वारा प्रदान की जाती है

10.हाइड्रोलिक स्टेशन

11पीएलसी नियंत्रण प्रणाली

स्वचालित नियंत्रण मात्रा और काटने की लंबाई

टच स्क्रीन पर उत्पादन डेटा (उत्पादन बैच, उत्पादन टुकड़ों की संख्या, उत्पादन की लंबाई आदि) दर्ज करें।

स्वचालित रूप से उत्पादन पूरा करें।

संयोजन: पीएलसी, इन्वर्टर, टच स्क्रीन, एन्कोडर आदि।

12... बाहर निकलने का रैक

कोई प्रेरणा नहीं, दो इकाइयां, उस पर रोलिंग पहियों, स्थानांतरित करने के लिए आसान
