भूकंपीय समर्थन और सौर रैक प्रोफाइल रोल बनाने की मशीन 20 मीटर/मिनट की गति से

तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिन
स्ट्रट चैनल रोल फोर्मिंग मशीन दो प्राथमिक अनुप्रयोगों की सेवा करती हैः एक को भूकंप समर्थन रोल फोर्मिंग मशीन या भूकंप चैनल रोल फोर्मिंग मशीन के रूप में जाना जाता है,माउंटिंग के लिए उपयोग किए जाने वाले घटकों के उत्पादन के लिए समर्पितभवन निर्माण में हल्के संरचनात्मक भारों को मजबूत करना, समर्थन देना और उन्हें जोड़ना।दूसरे अनुप्रयोग को सौर रैक रोल बनाने वाली मशीन या फोटोवोल्टिक (पीवी) रैक रोल बनाने वाली मशीन कहा जाता है।, विशेष रूप से सौर पैनलों की स्थापना के लिए पीवी समर्थन ब्रैकेट के निर्माण के लिए डिज़ाइन किया गया है।
स्ट्रट चैनल मुख्य रूप से जस्ती स्टील से बने होते हैं, जो उत्कृष्ट संक्षारण प्रतिरोध और स्थायित्व प्रदान करता है।वे क्षरण या विशिष्ट सौंदर्य संबंधी विचारों के लिए अतिरिक्त प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए एल्यूमीनियम या स्टेनलेस स्टील से भी बने हो सकते हैंऔर वे विशिष्ट अनुप्रयोगों के अनुरूप विभिन्न आकारों और विन्यासों में आते हैं।
स्ट्रट चैनलों को आमतौर पर उनकी चौड़ाई और ऊंचाई के आयामों के आधार पर वर्गीकृत किया जाता है। सबसे आम चौड़ाई 41 मिमी और 21 मिमी है, जबकि ऊंचाई 21 मिमी से 41 मिमी या उससे अधिक तक हो सकती है,परियोजना की विशिष्ट आवश्यकताओं के आधार पर.
स्लॉट के प्रकार के अनुसार, हमारे पास कई अलग-अलग प्रकार के स्ट्राट चैनल हैं। ये छेद फिटिंग, ब्रैकेट और अन्य सामानों को आसानी से संलग्न करने की अनुमति देते हैं,उन्हें विभिन्न स्थापना आवश्यकताओं के लिए बहुमुखी बनाना:
ठोस चैनल में कोई पूर्व-ड्रिल किए गए छेद नहीं हैं, और या तो साइट पर ड्रिल किया जाना चाहिए या किसी अन्य तरीके से स्थापित किया जाना चाहिए।
छिद्रित नहर में गोल छेद होते हैं, जो 5/8 इंच की घुमावदार स्टील की छड़ या बोल्ट के लिए पर्याप्त होते हैं, जो नहर के शीर्ष पर नियमित 17/8 इंच के केंद्रों पर छिद्रित होते हैं।
अर्ध-स्लॉट चैनल में 2 इंच के केंद्र पर छिद्रित छोटे, गोल अंत आयताकार स्लॉट होते हैं। स्लॉट चैनल में 4 इंच के केंद्र पर लंबे स्लॉट होते हैं।
इसके अतिरिक्त, मजबूत संरचनात्मक तत्वों को बनाने के लिए विभिन्न पैटर्नों में एक साथ वेल्डेड दो लंबाई के चैनल, एक तरफ से दूसरी तरफ या तीन या चार के साथ वेल्डेड आकारों का निर्माण किया जाता है।
आवेदन:
ठोस प्रकार प्रबलित और दांत प्रकार


मशीन उत्पादन प्रक्रिया

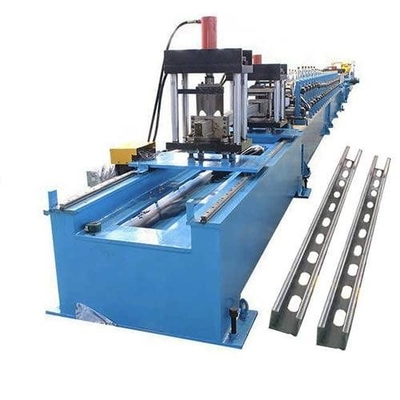

इस उत्पादन लाइन में कई आवश्यक घटक शामिल हैं, जिनमें डेकोइलर, लेवलिंग मशीन, पंचिंग सिस्टम, स्टोरेज ट्रैक, रोल फॉर्मर और कटिंग सिस्टम शामिल हैं।रोल पूर्व उत्पादन प्रक्रिया में स्थिरता और ताकत सुनिश्चित करने के लिए एक मजबूत कास्ट-आयरन फ्रेम और उच्च शक्ति मोटर के साथ बनाया गया हैइस बीच, काटने की प्रणाली हाइड्रोलिक काटने को अपनाती है, जो पेंच ब्लेड की प्रतिस्थापन की आवश्यकता को समाप्त करती है, लागत को कम करती है, और शोर के मुद्दों को कम करती है।इन विशेषताओं का संयोजन इस उत्पादन लाइन को विभिन्न विनिर्माण आवश्यकताओं के लिए अत्यधिक कुशल और लागत प्रभावी बनाता है.
तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिन

तकनीकी विनिर्देश

सौर पैनल फ्रेम रोल बनाने वाली मशीन उत्पाद अनुप्रयोग


की विस्तृत तस्वीरें तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिन
तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिन सीधा करने वाला यंत्र

तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिन पंचर और उपकरण में कदम

तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिनआर्क फ़ीडिंग डिवाइस

तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिनरोलर्स

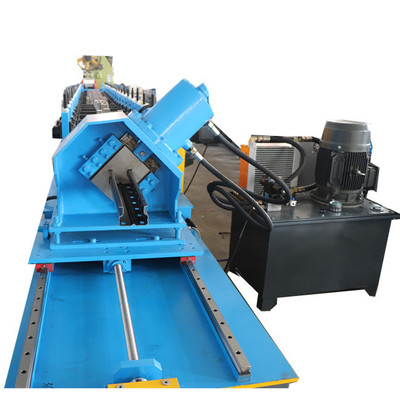

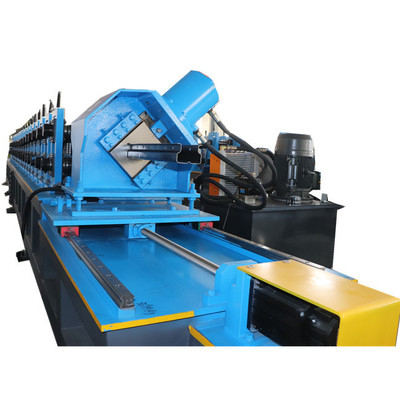

तेजएसपेशाब 20 मीटर/मिनट-स्ट्रूटसीहनेलआरसब कुछFविसर्जनएमआचिनहाइड्रोलिक पोस्ट कटर

प्रोफाइल चित्र
