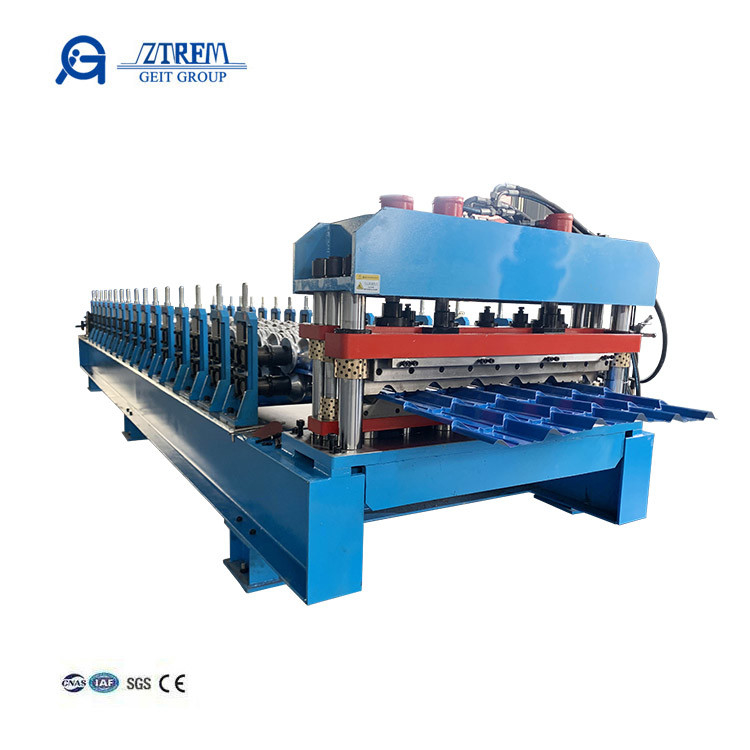

उच्च गति आयताकार चरण ग्लेज़ छत टाइल छत शीट मशीन

उच्च गतिआयताकार चरण ग्लेज़ छत टाइल छत शीटमशीन

उच्च गति वाली धातु ग्लेज़ छत रोल बनाने वाली मशीन एक विशेष उपकरण है जिसका उपयोग ग्लेज़ धातु छत टाइलों के निर्माण के लिए किया जाता है।यह कुशलता से एक श्रृंखला रोलर्स के माध्यम से वांछित टाइल प्रोफाइल बनाने के लिए धातु के कुंडलों को संसाधित करता हैग्लेज़िंग प्रक्रिया टाइलों को सौंदर्य की अपील और सुरक्षात्मक गुण दोनों जोड़ती है।यह मशीन ग्लेज़ेड धातु छत टाइलों के उत्पादन में लगातार गुणवत्ता और उत्पादकता सुनिश्चित करती है.

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः

उच्च गतिआयताकार चरण ग्लेज़ छत टाइल छत शीटमशीन

कार्यप्रवाह:

लाभउच्च गतिआयताकार चरण ग्लेज़ छत टाइल छत शीटमशीन:
1उच्च गति: गियरबॉक्स ट्रांसमिशन 10 मीटर/मिनट तक की गति बढ़ाता है, जिससे प्रेसिंग और काटने की अवधि कम हो जाती है।
2मोल्ड काटने को अपनाएं, उत्पाद में फीता प्रकार के किनारे दिखाई देते हैं, जिसके परिणामस्वरूप सौंदर्य के अनुकूल टाइलें होती हैं।
3हाइड्रोलिक डिकोइलर और ऑटो स्टैकर ऑपरेशन के दौरान श्रम आवश्यकताओं को कम करता है, दक्षता में सुधार करता है।

हाइड्रोलिक डेकोइलर
1क्षमताः 5 टन
2कॉइल व्यासः 450-550 मिमी
3कॉइल का बाहरी व्यासः 1500 मिमी
4. कॉइल चौड़ाईः 1250mm ((ग्राहकों के अनुरोध के अनुसार)
5हाइड्रोलिक शक्तिः 5.5 किलोवाट

भोजन का भाग
1सुरक्षात्मक रबर रोलर्स: कच्चे माल की सतह को क्षति से बचाएं।
2सुविधाजनक हैंडव्हील समायोजनः कच्चे माल की विभिन्न मोटाई को खिलाने के लिए आसानी से अनुकूलित करें।
3समायोज्य प्लेटफार्म चौड़ाईः हाथ से संचालित प्लेटफार्म चौड़ाई समायोजन, स्टील शीट के किनारों को ढालने के लिए आंतरिक बीयरिंग के साथ।

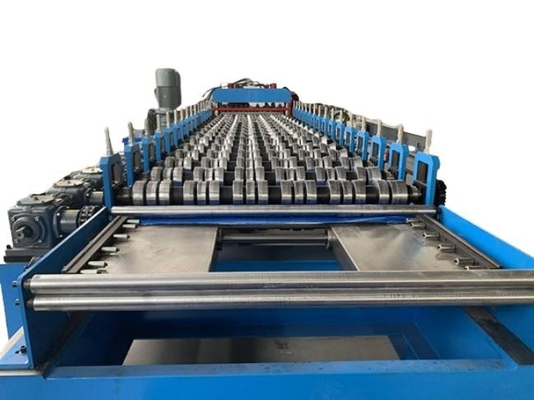

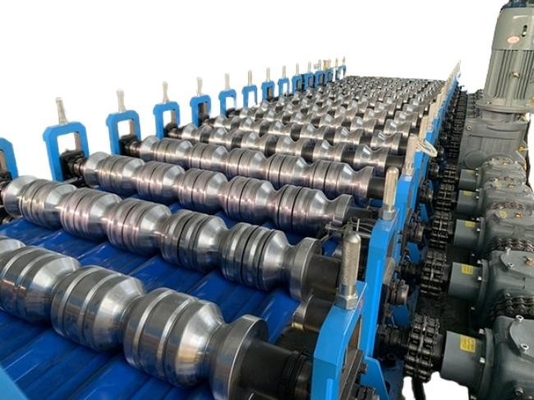

रोल बनाने की प्रणाली
1रोलर्स की सामग्रीः 45# स्टील,क्रोमेड उपचार (Cr मोटाईः0.05 मिमी), विरोधी जंग, कठोरता में वृद्धि, सटीकता और अच्छा घर्षण प्रदर्शन सुनिश्चित करता है।
2. शाफ्ट की सामग्रीः 45# स्टील छेड़छाड़ उपचार, विकृत होने से रोकना और कठोरता में सुधार
3. निर्माण स्टेशन: 16 स्टेशन
4शाफ्ट का व्यास: Φ80 मिमी
5. मशीन संरचनाः ऊर्ध्वाधर चाप फ्रेम संरचना

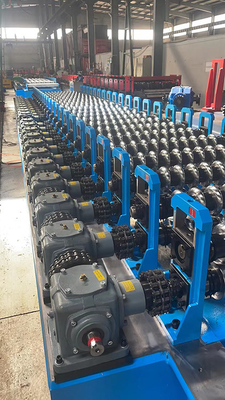

प्रसारण
1गियरबॉक्स ट्रांसमिशन (बेवल गियर अंदर)
2गियर का सामग्रीः 20 Crmnti
3गियरबॉक्स की सामग्रीः लोहे का कास्टिंग
4गियरबॉक्स के बीच कनेक्शन चेन हैं।
5गियरबॉक्स रोलिंग स्टेशन से एक-एक करके जुड़ जाएगा।
6लाभः काटने के बाद सीधे गति में सुधार कर सकते हैं

हाइड्रोलिक कटिंग डिवाइस
1ब्लेड सामग्रीः Cr12, quenched उपचार के साथ
2हाइड्रोलिक शक्ति: 7.5 किलोवाट
3काटने की सहिष्णुताः ± 1 मिमी
4. तेल पंप पर पंखे ठंडा के साथ

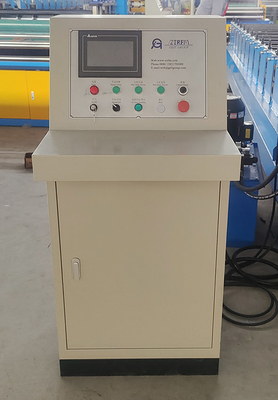

पीएलसी नियंत्रण प्रणाली
1नियंत्रण प्रणाली: पीएलसी
2पीएलसी ब्रांडः ताइवान से डेल्टा
3आवृत्ति परिवर्तक ब्रांडः ताइवान से डेल्टा
4एन्कोडरः ओमरोन
5कार्यः लंबाई और मात्रा का स्वचालित नियंत्रण
