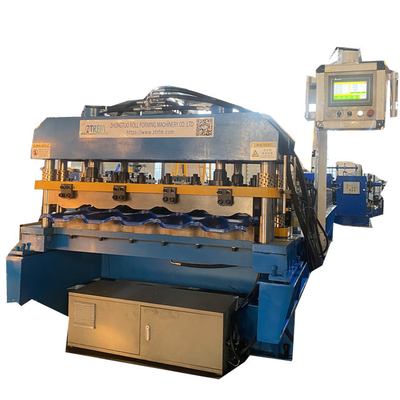

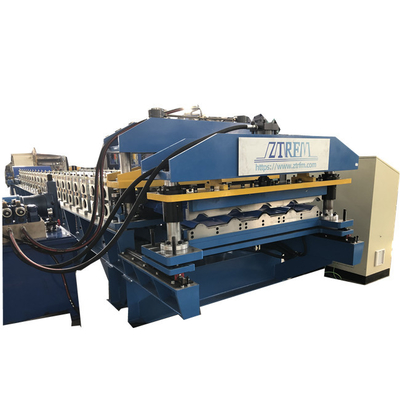

उच्च गति धातु कदम टाइल बनाने की मशीन

उच्च गति धातु कदम टाइल बनाने की मशीन

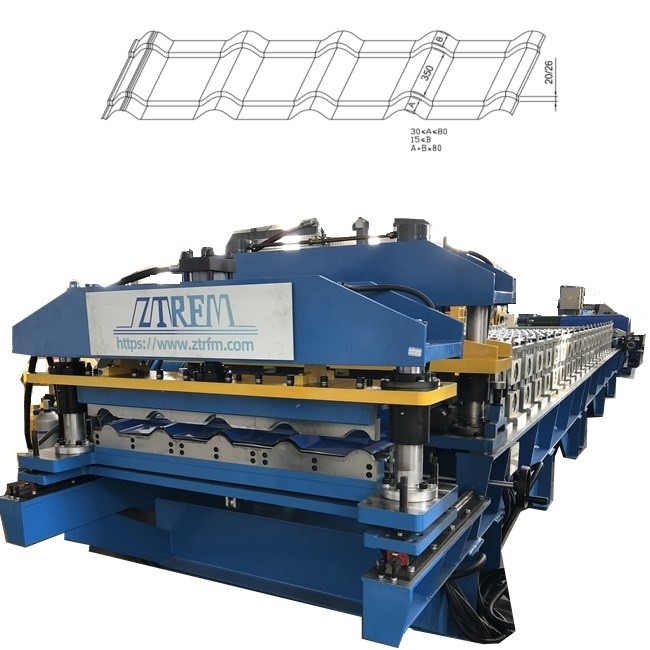

उच्च गति धातु चरण टाइल बनाने की मशीन को ग्लेज़ टाइल मशीन धातु टाइल बनाने की मशीन और धातु छत शीट मशीन भी कहा जाता है।हमने एक प्रकार की उच्च गति विकसित की है जो 5 से 12 मीटर प्रति मिनट तक पहुंच सकती है।उदाहरण के लिए निम्न चित्र प्रोफ़ाइल को लें ताकि आपको दिखाया जा सके कि झोंगतुओ ने उच्च गति वाली ग्लास्ड टाइल बनाने वाली मशीन को कैसे डिजाइन किया है।

प्रोफ़ाइल की आवश्यकताएंः

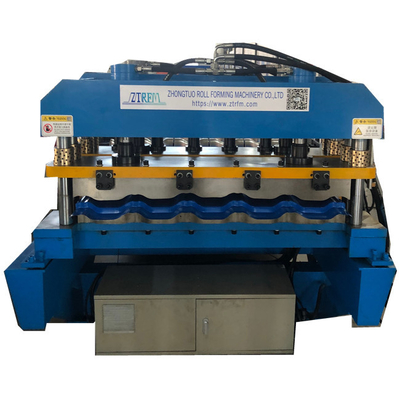

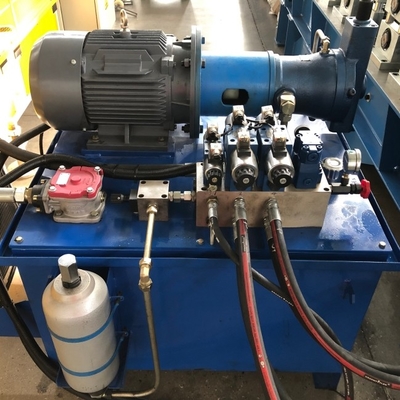

स्टेपिंग +हाइड्रोलिक कतरनीः

संपीड़न गहराईः 18 मिमी/24 मिमी यांत्रिक स्थिति + शिम हाथ पहिया समायोजन

अलग-अलग रोलिंग, काटने की गति सहितः 7 मीटर/मिनट

3 डी कतरनी और सीधे काटने के साथ भी।

उच्च गति धातु कदम टाइल बनाने की मशीन

इस उच्च गति धातु टाइल बनाने की मशीन के फायदेः

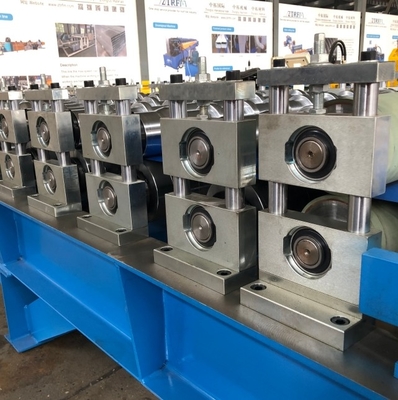

1उच्च गति और अच्छे आकार सुनिश्चित करने के लिए अलग-अलग रोलिंग बनाने के चरणों का उपयोग करें।

2. स्तंभ फ्रेम का उपयोग करें, अधिक सटीक और सुंदर.

3. 5.5 किलोवाट के दो सर्वो मोटर

4. चेन; डबल रो पूरी चेन के साथ तनावकर्ता

5. समायोज्य कदम गहराई के साथ

मजबूत और उच्च गुणवत्ता वाले कतरनी प्रणाली के साथ. बोल्ट वेल्डिंग के बिना riveted है

गुणवत्ता के लिए, हम क्या वादा कर सकते हैंः

1. सहिष्णुता सीमा जैसा कि पैटर्न आरेख में दिखाया गया है

2. तरंग की चौड़ाई 1 मिमी से अधिक नहीं होनी चाहिए;

3त्रुटि 1 मिमी प्रति मीटर से अधिक नहीं होनी चाहिए;

4अधिकतम लंबाई विचलनः + 1 मिमी से 2.0 मीटर तक; 2.0 मीटर या उससे अधिक प्लस या माइनस 0.5 मिमी/मीटर;

5एक सपाट सतह पर परीक्षण और इकट्ठा करते समय, कवर किए गए भाग की पूरी लंबाई पर अधिकतम अंतर 1.0 मिमी से अधिक नहीं होना चाहिए;

6तैयार उत्पाद के विकर्णों के बीच अंतर 1 मीटर की लंबाई पर 2 मिमी से अधिक नहीं होगा और किसी भी लंबाई पर 4 मिमी से अधिक नहीं होगा;

7एक आदेश के भीतर, पिच त्रुटि +0.5 मिमी से अधिक नहीं होगी।

8तैयार उत्पाद की उपस्थिति के लिए आवश्यकताएं:

9सामने और पीछे के सुरक्षात्मक और सजावटी कोटिंग्स में खरोंच, पहनने, दरारें या अन्य क्षति नहीं होनी चाहिए।

कृपया उच्च गति चरण टाइल मशीन काम वीडियो यहाँ देखेंः
