76.2-127 मिमी कस्टमाइज करने योग्य Cz स्टील सेक्शन के लिए पुर्लिन मशीन

76.2-127mm CZपुर्लिन रोल बनाने की मशीन

निर्माण और विनिर्माण के क्षेत्र में, सीजेड स्टील का व्यापक रूप से उपयोग किया जाता है, और कंगझोउ झोंगतुओ सीजेड स्टील मशीन अपने उत्कृष्ट प्रदर्शन और प्रौद्योगिकी के साथ,कई उद्यमों का विश्वसनीय विकल्प बन गया है.

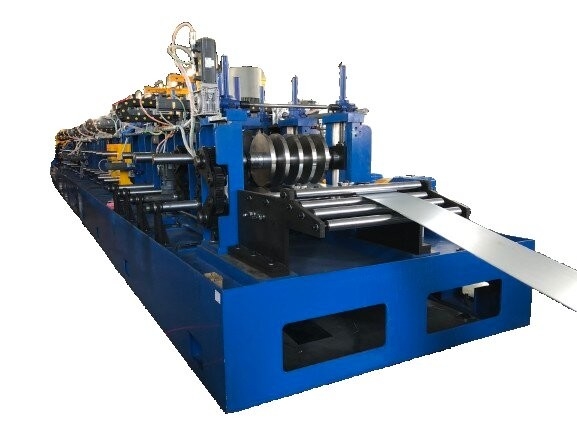

Cangzhou Zhongtuo द्वारा निर्मित CZ स्टील मशीन ठंडे झुकने की तकनीक का उपयोग करती है। कई सटीक रोलर संपीड़न के माध्यम से, यह धीरे-धीरे स्टील स्ट्रिप को वांछित CZ स्टील आकार में संसाधित करती है।इस प्रक्रिया के दौरान, प्रत्येक रोलर संपीड़न प्रक्रिया को सख्ती से डिजाइन और कैलिब्रेट किया गया है ताकि सीजेड स्टील के आकार और आकार की उच्च नियंत्रण सटीकता सुनिश्चित हो सके।उन्नत मोल्डिंग तकनीक यह सुनिश्चित करती है कि स्टील का क्रॉस-सेक्शन आकार साफ हो और सतह की समतलता उच्च हो, बिना किसी स्पष्ट लहर या झुकने के। इससे उत्पाद की गुणवत्ता और उपस्थिति में प्रभावी रूप से सुधार होता है,और इस्पात वर्गों की गुणवत्ता के लिए उच्च मानक भवन और औद्योगिक परियोजनाओं की सख्त आवश्यकताओं को पूरा कर सकते हैं.

कच्चे माल और उत्पादों के बुनियादी मापदंड

अनुसूची 1.C, अनुभाग स्टील आकार तालिका

अनुसूची 2.Z, अनुभाग स्टील आकार तालिका

Z प्रोफ़ाइल का आकार ((इंच)	Z प्रोफ़ाइल का आकार (मिमी)	मोटाई इंच	मोटाई ((मिमी)	Z प्रोफाइल की लंबाई ((m)	गति (m/min)
4×1.5×075	101.6×38.1×1905	0.0598	1.51	6 मीटर	35
4×1.5×075	101.6×38.1×1905	0.0747	1.9	6 मीटर	35
4×1.5×075	101.6×38.1×1905	0.1046	2.66	6 मीटर	30
4×1.5×075	101.6×38.1×1905	0.1345	3.5	6 मीटर	25
4×2.0×075	101.6×50.8×1905	0.0598	1.51	6 मीटर	35
4×2.0×075	101.6×50.8×1905	0.0747	1.9	6 मीटर	35
4×2.0×075	101.6×50.8×1905	0.1046	2.66	6 मीटर	30
4×2.0×075	101.6×50.8×1905	0.1345	3.5	6 मीटर	25
5×2.0×075	127 गुना 50.8 गुना 19.05	0.0598	1.51	6 मीटर	30
5×2.0×075	127 गुना 50.8 गुना 19.05	0.0747	1.9	6 मीटर	30
5×2.0×075	127 गुना 50.8 गुना 19.05	0.1046	2.66	6 मीटर	25
5×2.0×075	127 गुना 50.8 गुना 19.05	0.1345	3.5	6 मीटर	20

一,ट्रॉली के साथ 10 टन हाइड्रोलिक कॉमशीन
1.	असर		10 टन
2.	कॉइल के आंतरिक व्यास स्थापित करें		508 मिमी
3.	खुला कोडर के शाफ्ट कस है		हाइड्रोलिक सख्त, सख्त रेंज 480-530 मिमी
4.	अधिकतम आयतन चौड़ाई		अधिकतम 300 मिमी
5.	दबाव बांह		वाल्विंग सामग्री के ढीले होने से बचाने के लिए वायवीय दबाव बांह
6.	समर्थन ऊपर		समर्थन के साथ
7.	झाड़ू का सिर और कैलिब्रेशन		ढालना सिर और समतल के साथ सुसज्जित, खुराक क्लच जोड़ें, क्लच रिलीज के बाद

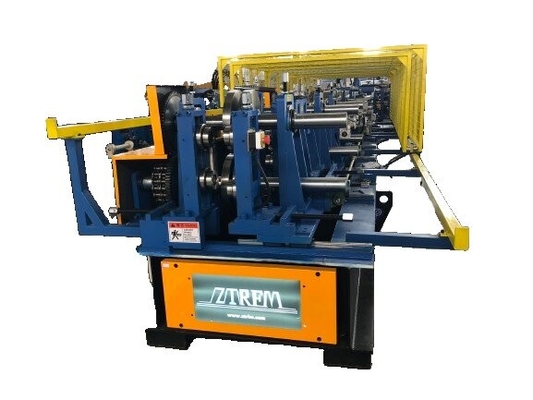

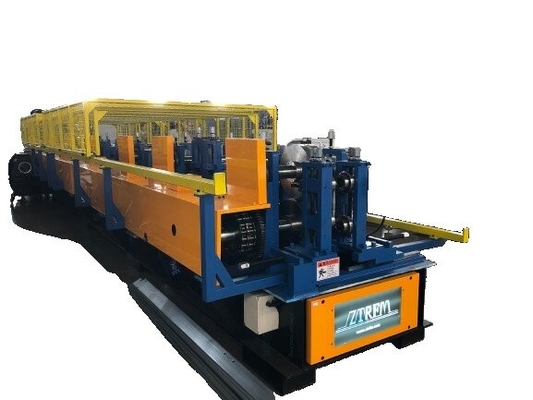

二मेजबान का गठन
1.	सामग्री वितरण और कैलिब्रेशन		फ़ीड सामग्रीः फ़ीड रोलर और गाइड रोलर
			फ्लैट रोलः तीन ऊपर और चार, कुल मिलाकर 7 रोल फ्लैट। पूर्ण ठोस शाफ्ट गर्मी उपचार और टर्न है।
2.	ढालना		उपकरण आधारः स्टील प्लेट वेल्डिंग
			उपकरण मुख्य इंजन संरचनाः कच्चा लोहा स्मारक मेहराब, मॉडल 140
			ढक्कन और नटः क्रोम
			निर्मित पंक्तियाँ: 16 पंक्तियाँ
			रोलर सामग्रीः सीआर 12, सीएनसी मशीनिंग एचआरसी 58-60 तक गर्मी उपचार के बाद, ठीक मोड़
			अक्ष सामग्रीः 40 Cr
			अक्ष व्यासः 70 / 95 मिमी
			ट्रांसमिशन मोडः गियर बॉक्स
			गतिः लगभग 20-40 मीटर / मिनट
			मुख्य मोटरः 30 kw * 2 सेट, सीमेंस एसी आवृत्ति रूपांतरण मोटर
			रिड्यूसर: के-सीरीज
			आकार समायोजन मोटर शक्तिः 2 * 1.5kw + 2.2kw, सीमेंस सर्वो मोटर V90
			विभिन्न मोटाई के रोलर क्लियरेंस समायोजनः 8*0.75kw (वास्तविक डिजाइन के अनुसार)
			सीधाः तैयार उत्पाद की गुणवत्ता सुनिश्चित करें

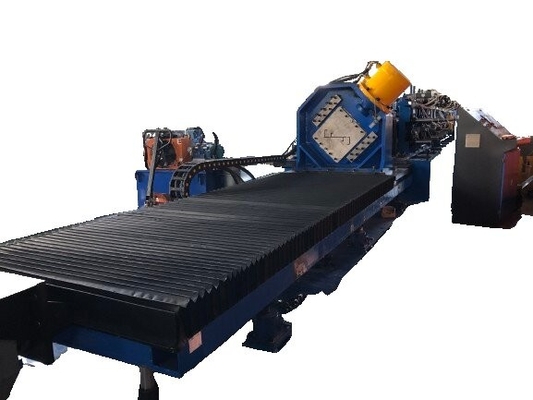

			हाइड्रोलिक कटः ट्रैकिंग कतरनी, 45 डिग्री मोड़, कोई अपशिष्ट, एक मॉडल, ब्लेड की एक जोड़ी
			कट-ऑफ डाई सामग्रीः Cr12 mov
			शीतलन प्रणालीः पानी ठंडा स्नेहन प्रणाली, पानी टैंक और पंप के साथ, पानी टैंक में फिल्टर स्क्रीन जोड़ने के पानी के टैंक में प्रवेश करने से पानी के मलबे को रोकने के लिए और पंप जला
			वोल्टेजः 460V, 60 हर्ट्ज, 3ph, (ग्राहक की आवश्यकताओं के अनुसार)
三हाइड्रोलिक प्रणाली
1.	कार्य पैटर्न			हाइड्रोलिक कट
2.	शक्ति			11 किलोवाट,हवा ठंडा
3.	विद्युत चुम्बकीय वाल्व			वार्ड
四पीएलसी नियंत्रण प्रणाली
1.	पीएलसी ब्रांड			सीमेंस ब्रांड
2.	टच स्क्रीन ब्रांड			सीमेंस ब्रांड
3.	आवृत्ति ट्रांसफार्मर			सीमेंस ब्रांड
4.	काउंटर			OMRON
5.	कम वोल्टेज के उपकरण			सीमेंस या श्नाइडर द्वारा
6.	परिचालन भाषा			चीनी और अंग्रेजी (अन्य भाषाओं के अनुकूलन के लिए समर्थन)
7.	नियंत्रण कैबिनेट			पावर कैबिनेट, ऑपरेटिंग कंसोल
8.	कार्य			आप आदेश मात्रा सेट कर सकते हैं, लंबाई और लंबाई और अन्य उपकरणों को बदल सकते हैं। संचालित करने के लिए आसान, विमानन प्लग के साथ ग्राहकों को स्थापित करने के लिए सुविधाजनक है। प्लस गेटवे रिमोट।
五,स्वचालित स्टैकिंग
1.	सामग्री की लंबाई	सबसे लंबा 6 मीटर है
2.	मात्रा	1 सेट
3.	दिशा	चित्रों में दिखाए अनुसार अनुदैर्ध्य
4.	कार्य	1. स्वचालित भोजन और पैलेटिंग 2. एक छोटा बैच पूरा होने के बाद, इसे नायलॉन बैंड से एक बार बंडल करें, और फिर दूसरे स्टेशन पर जाएं। कई छोटे बैच पूरा होने के बाद, फिर स्टील बैंड के साथ एक बड़ा बंडल बनाएं।आपको इसे दो बार पैक करने की आवश्यकता है! (केवल प्रकार C के लिए)
六सहायक उपकरण
नहीं।	नाम				मात्रा
1	ओवरट्रैवल सीमा स्विच				दो सेट
2	हाइड्रोलिक ट्यूबिंग				1 सेट
3	विद्युत रिले				दो सेट
4	औजारों की अलमारियाँ				1 सेट
