सिग्मा पुर्लिन मशीन

सिग्मा पुर्लिन मशीन को सिग्मा पुर्लाइन को बैच में पूरी तरह से स्वचालित रूप से बनाने के लिए डिज़ाइन किया गया है। इस बीच इसका उपयोग सी पुर्लाइन, यू पुर्लाइन बनाने के लिए भी किया जा सकता है।सिग्मा पर्लिन प्रणाली को कई वर्षों के लिएइस प्रणाली को मुख्य रूप से छतों पर उपयोग के लिए बनाया गया है।

सिग्मा प्रोसेसर को कोल्ड रोल से तैयार किया जाता है, जो कि S450 ग्रेड के प्री-हॉट डिप गैल्वेनाइज्ड स्टील का निर्माण करता है, जिसका न्यूनतम आउटपुट तनाव 450N/mm2 होता है।यहाँ हमने ऐसी प्रोफ़ाइल बनाने के लिए एक रोलिंग बनाने की मशीन विकसित की है जिसमें कई पंचिंग हैं.

उपरोक्त रेंज एक रेंज द्वारा नहीं बनाई जा सकती है, क्योंकि मोटाई रेंज बहुत बड़ी है, आम तौर पर मोटाई 1.5 से 4.0 मिमी, या 3.5 मिमी जो बेहतर होगी। यहां आपके संदर्भ के लिए कुछ उपयोग हैंः

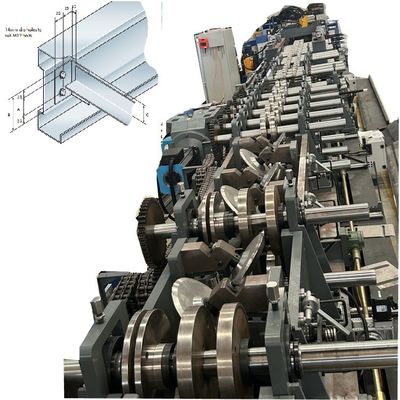

सिग्मा पुर्लिन मशीन

बुनियादी जानकारी: एनएलटी-400 सिग्मा पुर्लिन मशीन

उपकरण का नाम: एनएलटी-400 कंप्यूटर इनपुट डिजिटल परिवर्तन+इलेक्ट्रिक बटन परिवर्तन रोल बनाने के उपकरण

उपकरण का मॉडल: एनएलटी-400

बुद्धिमान संस्करण सर्वो मोटर: पूर्ण शक्ति68 किलोवाट का ड्राइव

एसपिसाई:30 मीटर प्रति मिनट, 12 मीटर प्रति मिनट से 15 मीटर प्रति मिनट की व्यापक गति (बोना हुआ छेद की संख्या के आधार पर);

1. C चौड़ाई (80~350) मिमी, Z चौड़ाई (120~350 मिमी) को स्वतंत्र रूप से परिवर्तित किया जा सकता है;

2. छोटा किनारा (8-20 मिमी) और छोटा किनारा ≤ 0.8 * (कमर की ऊंचाई -20);

3. कमर की ऊंचाई (30-100) मिमी और कमर की ऊंचाई ≤ 0.95 * (नीचे चौड़ाई - छोटा किनारा -30);

4. समायोज्य प्लेट मोटाई t (1.0~3.5) मिमी;

लंबाई और छेद की स्थिति की सटीकता ± 1 मिमी

खोलना → सामग्री को मशीन में डालना →समतल करना→छिद्रण और पूर्व कतरनी→रोल बनाने का काम→उत्पाद प्राप्त तालिका

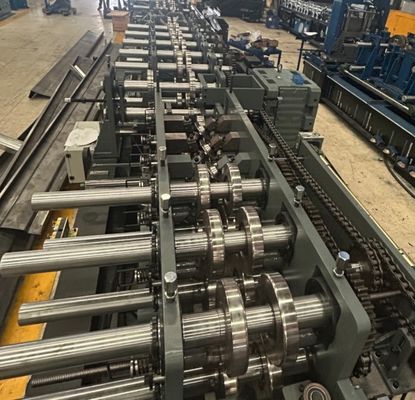

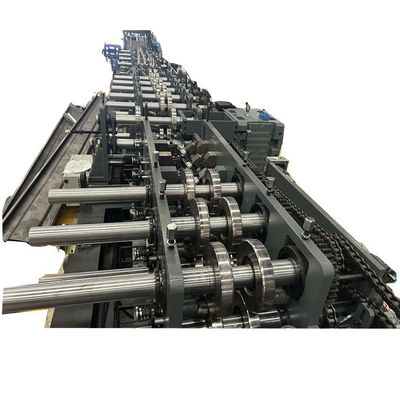

पहले 8 रोलर स्टेशन सिग्मा रिब्स के लिए हैं, जिनकी चौड़ाई नीचे की चौड़ाई में बदलाव के अनुसार समायोजित की जा सकती है। पीएलसी चौड़ाई को समायोजित करता है।

शाफ्ट का व्यास:Φ90 मिमी ठोस

ट्रांसमिशन + शाफ्ट अंत समर्थन के लिए डबल पंक्ति श्रृंखला

शाफ्ट की सामग्री:

40 Cr सीएनसी प्रसंस्करण एचआरसी 28-32

बनाने की गति:अधिकतम15m/min

वोल्टेजः 380V/60HZ/3P (अनुरोध के अनुसार)

संचरण मार्गः

डबल चेन + शाफ्ट अंत समर्थन

आकार बदल रहा हैःस्वतःपीएलसी द्वारा

सी और जेड पुलिंग परिवर्तनः मैनुअल द्वारा

रोल सामग्री: Cr12, वैक्यूम गर्मी उपचार के बाद सटीक मशीनीकृत आंतरिक छेद

प्रसंस्करण प्रौद्योगिकी: सीएनसी मशीनिंग के बाद हीट ट्रीटमेंट HRC58-60, प्रेसिजन मशीनिंग

शाफ्ट सामग्री: 40Cr (व्यास 90/व्यास 75)

प्रसंस्करण प्रौद्योगिकीः सीएनसी प्रसंस्करण के बाद शमन और टेम्परिंग उपचार एचआरसी 28-32 और फिर ठीक मोड़ और इलेक्ट्रोप्लेटिंग.

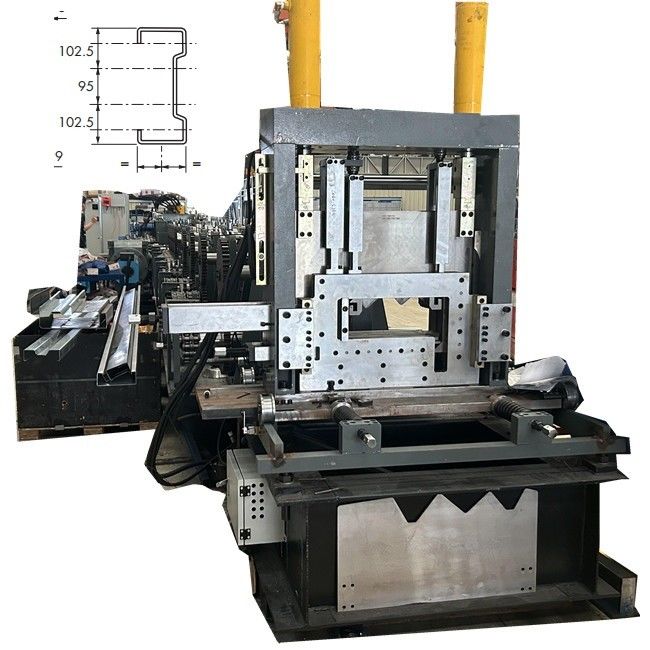

सिग्मा पर्लाइन मशीन के कतरन भाग के लिए के रूप में:

हमने आसानी से समायोजन के लिए स्पष्ट आकार चौड़ाई माप अंकन किया है।

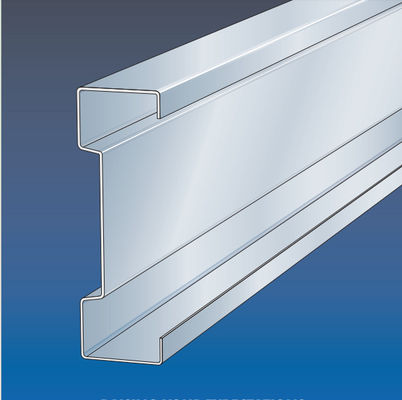

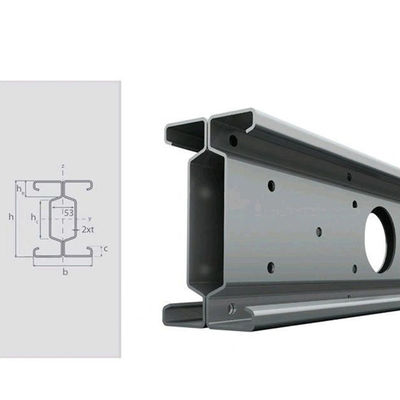

सिग्मा पर्लाइन का प्रयोग:

यदि आप इस मशीन के बारे में अधिक जानना चाहते हैं, तो कृपया किसी भी समय हमसे संपर्क करें।
