उत्पाद विवरण:
|
| रोलर स्टेशन: | रोल बनाने के लिए 18 स्टेशन रोलर | ऊर्जा प्रदायक: | 380v |
|---|---|---|---|
| मोटाई: | 1.5-3.0 मिमी | आकार परिवर्तन: | स्वचालित |
| विनिर्देश: | 10*1.35*1.75मी | पीएलसी: | डेल्टा |
| रंग: | ग्राहक का अनुरोध | लाइन की गति: | फ़्रीक्वेंसी इन्वर्टर द्वारा समायोजित |
| रोलर स्टेशन बनाना: | 20 स्टेशन | छिद्रण: | विकल्प |
| उत्पादन क्षमता: | 5-18मी/मिनट | चेन: | 2 |
| गठन स्टेशन: | 18कदम+7कदम | परिवहन पैकेज: | 1*20 जीपी कंटेनर |
| हाइड्रोलिक मोटर: | 5.5 kw | ||
| प्रमुखता देना: | 152.4-355.6mm Cz पुर्लिन रोल बनाने की मशीन,हाइड्रोलिक cz पर्लिन रोल बनाने की मशीन,Co Cz Purlin रोल बनाने की मशीन |
||

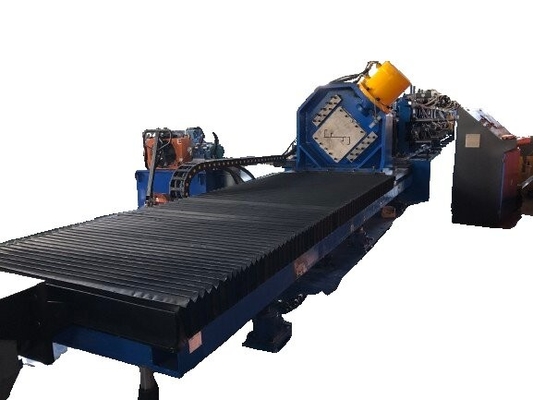

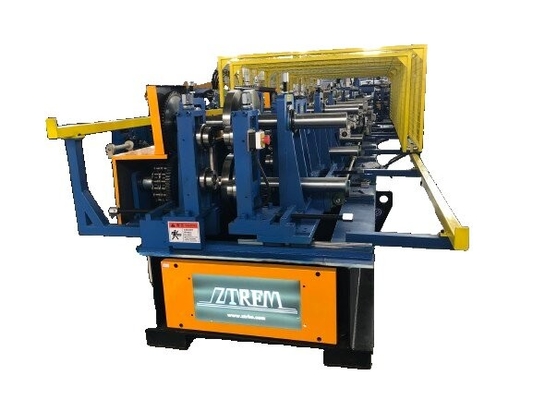

152.4-355.6 मिमी CZपुर्लिन रोल बनाने की मशीन
सीजेड पुर्लिन एक नया प्रकार का निर्माण इस्पात है जो समान क्रॉस-सेक्शन के आकार के दो प्रकार के इस्पात से बना है, और इसे अक्सर सी पुर्लिन या जेड पुर्लिन के रूप में जाना जाता है,जिसे आमतौर पर इसके आकार विशेषताओं और उद्योग में उपयोग के अनुसार कहा जाता है.
अनुभाग का आकार: सी-आकार के पर्लिन का अनुभाग सी-आकार का होता है, जिसमें दो समानांतर फ्लैंज और फ्लैंज को जोड़ने वाला एक वेब होता है; Z-स्पर्लिन स्टील का अनुभाग Z-आकार का होता है,और वहाँ भी दो flanges और एक वेब है, लेकिन फ्लैंज और वेब के बीच का कनेक्शन अलग है, एक Z-आकार की व्यवस्था में।

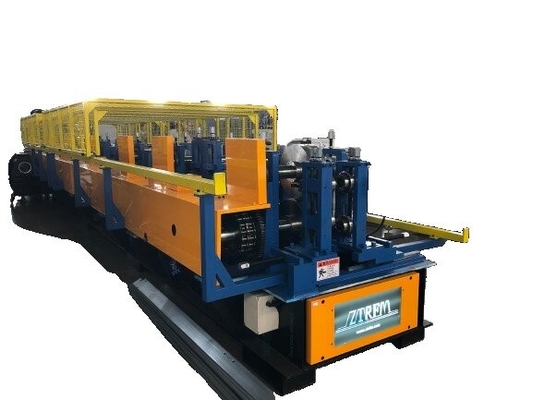

152.4-355.6 मिमी CZपुर्लिन रोल बनाने की मशीन
समाप्त संस्करण की आवश्यकताएँ
● सामग्री: कार्बन स्टील, जस्ती
● सामग्री की मोटाई: 1.5-3.5 मिमी
● मोटाई समायोजनः सर्वो मोटर रोलर को ऊपर और नीचे स्वचालित समायोजन, साइड रोलर मैनुअल समायोजन नियंत्रित करता है।
● आयाम समायोजन: चौड़ाई और ऊंचाई स्वचालित समायोजन, चाकू काटने के लिए ब्लेड को बदलने के लिए।
● सी और जेड समायोजनः आंशिक रोलर 180 को मैन्युअल रूप से घुमाएं
उपकरण के मुख्य घटक
| उपकरण के मुख्य घटक | |||
| नहीं। | नामित | इकाई | मात्रा |
| 1. | 16 टन हाइड्रोलिक ओपन कॉमशीन ट्रॉली के साथ, फावड़ा सिर और स्तर के साथ | सेट | 1 |
| 2. | बफर पिट का पता लगाना | सेट | 1 |
| 3. | मेजबान का गठन | सेट | 1 |
| 4. | हाइड्रोलिक कट-ऑफ सिस्टम | सेट | 1 |
| 5. | पीएलसी नियंत्रण प्रणाली | सेट | 1 |
| 6. | 14 मीटर स्वचालित पैलेटिंग बेल्ट पैकिंग | सेट | 1 |
| 7. | सहायक उपकरण | सेट | 1 |
कच्चे माल और उत्पादों के बुनियादी मापदंड
| अर्ध-तैयार सामग्री |
गर्म लुढ़का हुआ पट्टी, ठंडा लुढ़का हुआ पट्टी, जस्ती पट्टी तन्यता शक्ति 520MPa; उपज शक्ति 320MPa |
| सामग्री | Q195, Q235, Q355, |
| स्टील की चौड़ाई | प्रोफाइल के अनुसार अधिकतम 600 मिमी |
| फ़ाइल का आकार | अनुलग्नक तालिका 1 देखें।2 |
| मोटी स्टील की दीवार | 1.5-3.5 मिमी |
| इस्पात कॉइल का आंतरिक व्यास | Φ508mm/Φ610mm |
| इस्पात कॉइल बाहरी व्यास | Φ1200mm Φ2100mm |
| अधिकतम वॉल्यूम वजन | 16 ¢ |
| पाइप रेंज | 6 से 14 मीटर |
| गति | अधिकतम.40 मीटर/मिनट |
| लंबाई आकार सहिष्णुता | ±1.5 मिमी |
| आर हॉर्न | R2-2.5 मिमी |
अनुसूची 1.C, अनुभाग स्टील आकार तालिका
| सी प्रोफ़ाइल आकार ((इंच) | सी प्रोफाइल आकार (मिमी) |
मोटाई इंच |
मोटाई (मिमी) |
सी प्रोफ़ाइल लंबाई ((m) |
गति (m/min) |
| 6×2.0×075 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6 मीटर | 40 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6 मीटर | 40 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6 मीटर | 35 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6 मीटर | 30 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7 मीटर | 35 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7 मीटर | 35 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7 मीटर | 20 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.0598 | 1.51 | 8 मीटर | 30 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.0747 | 1.9 | 6 मीटर | 30 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.0747 | 1.9 | 8 मीटर | 30 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.1046 | 2.66 | 8 मीटर | 25 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.1345 | 3.5 | 8 मीटर | 20 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9 मीटर | 25 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9 मीटर | 20 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.0598 | 1.51 | 10 मीटर | 30 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.0747 | 1.9 | 10 मीटर | 30 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.1046 | 2.66 | 10 मीटर | 25 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.0747 | 1.9 | 12 मीटर | 30 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.1046 | 2.66 | 12 मीटर | 25 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.1345 | 3.5 | 12 मीटर | 20 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.0747 | 1.9 | चौदह मीटर | 30 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.1046 | 2.66 | चौदह मीटर | 25 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.1345 | 3.5 | चौदह मीटर | 20 |
अनुसूची 2.Z, अनुभाग स्टील आकार तालिका
| Z प्रोफ़ाइल का आकार ((इंच) | Z प्रोफ़ाइल का आकार (मिमी) |
मोटाई इंच |
मोटाई (मिमी) |
Z प्रोफाइल की लंबाई ((m) |
गति (m/min) |
| 6×2.0×075 | 152.4×50.8×1905 | 0.0598 | 1.51 | 6 मीटर | 40 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.0747 | 1.9 | 6 मीटर | 40 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.1046 | 2.66 | 6 मीटर | 35 |
| 6×2.0×075 | 152.4×50.8×1905 | 0.1345 | 3.5 | 6 मीटर | 30 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.0598 | 1.51 | 7 मीटर | 35 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.0747 | 1.9 | 7 मीटर | 35 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.1046 | 2.66 | 7 मीटर | 30 |
| 7 गुना 2.75 गुना 0.75 | 177.8×69.85×1905 | 0.1345 | 3.5 | 7 मीटर | 25 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.0598 | 1.51 | 8 मीटर | 30 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.0747 | 1.9 | 8 मीटर | 30 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.1046 | 2.66 | 8 मीटर | 25 |
| 8×2.75×075 | 203.2 × 69.85 × 1905 | 0.1345 | 3.5 | 8 मीटर | 20 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.0598 | 1.51 | 9 मीटर | 25 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.0747 | 1.9 | 9 मीटर | 25 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.1046 | 2.66 | 9 मीटर | 20 |
| 9×2.75×075 | 228.6×69.85×1905 | 0.1345 | 3.5 | 9 मीटर | 20 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.0598 | 1.51 | 10 मीटर | 30 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.0747 | 1.9 | 10 मीटर | 30 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.1046 | 2.66 | 10 मीटर | 25 |
| 10 गुना 2.75 गुना 0.75 | 254 गुना 69.85 गुना 19.05 | 0.1345 | 3.5 | 10 मीटर | 20 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.0747 | 1.9 | 12 मीटर | 30 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.1046 | 2.66 | 12 मीटर | 30 |
| 12 गुना 3.5 गुना 10 | 304.8×88.9×254 | 0.1345 | 3.5 | 12 मीटर | 25 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.0747 | 1.9 | चौदह मीटर | 30 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.1046 | 2.66 | चौदह मीटर | 25 |
| 14 गुना 3.5 गुना 10 | 355.6×88.9×254 | 0.1345 | 3.5 | चौदह मीटर | 25 |
| 1. 16 टन की हाइड्रोलिक खुली मशीन ट्रॉली के साथ | ||
| 1. | असर | 16 टन |
| 2. | कॉइल के आंतरिक व्यास स्थापित करें | 508mm या 610mm |
| 3. | खुला कोडर के शाफ्ट कस है | हाइड्रोलिक सख्त, संकीर्ण रेंज 480-530mm,610mm |
| 4. | अधिकतम आयतन चौड़ाई | मैक्स 600 मिमी |
| 5. | दबाव बांह | वाल्विंग सामग्री के ढीले होने से बचाने के लिए वायवीय दबाव बांह |
| 6. | समर्थन करना | समर्थन के साथ |
| 7. | झाड़ू का सिर और कैलिब्रेशन | ढाल के सिर और समतल के साथ सुसज्जित |
| 2बफर पिट का पता लगाना | ||
| 1. | बफर पिट का पता लगाना | कार्य: सामग्री की मात्रा को पूरी डिवाइस की रनिंग स्पीड से मेल खाने के लिए जांचें। |
| 3मेजबान का गठन | ||
| 1. | सामग्री वितरण और कैलिब्रेशन | फ़ीड सामग्रीः फ़ीड रोलर और गाइड रोलर |
| फ्लैट रोलः तीन ऊपर और चार, कुल मिलाकर 7 रोल फ्लैट। पूर्ण ठोस शाफ्ट गर्मी उपचार और टर्न है। | ||
| 2. | ढालना | उपकरण आधारः स्टील प्लेट वेल्डिंग |
| उपकरण मुख्य इंजन संरचनाः कच्चा लोहा स्मारक मेहराब, मॉडल 140 | ||
| ढक्कन और नटः क्रोम | ||
| निर्मित पंक्तियाँ: 16 पंक्तियाँ | ||
| रोलर सामग्रीः सीआर 12, सीएनसी मशीनिंग एचआरसी 58-60 तक गर्मी उपचार के बाद, ठीक मोड़ | ||
| अक्ष सामग्री:40Cr | ||
| धुरी का व्यासः 70/95 मिमी | ||
| ट्रांसमिशन मोडः गियर बॉक्स | ||
| गति: लगभग 20-40 मीटर/मिनट | ||
| मुख्य मोटरः 45 kw * 2 सेट, सीमेंस एसी आवृत्ति रूपांतरण मोटर | ||
| रिड्यूसर: के-सीरीज | ||
| आकार समायोजन मोटर शक्तिः 2 * 1.5kw + 2.2kw, सीमेंस सर्वो मोटर V90 | ||
| विभिन्न मोटाई के रोलर क्लियरेंस समायोजनः 8*0.75kw (वास्तविक डिजाइन के अनुसार) | ||
| सीधाः तैयार उत्पाद की गुणवत्ता सुनिश्चित करें | ||
| हाइड्रोलिक कटः ट्रैकिंग कतरनी, 45 डिग्री मोड़, कोई अपशिष्ट, एक मॉडल, ब्लेड की एक जोड़ी | ||
| मोल्ड सामग्री को काटेंः Cr12 mov | ||
| शीतलन प्रणालीः पानी ठंडा स्नेहन प्रणाली, पानी टैंक और पंप के साथ, पानी टैंक में फिल्टर स्क्रीन जोड़ने के पानी के टैंक में प्रवेश करने से पानी के मलबे को रोकने के लिए और पंप जला | ||
| वोल्टेजः 460V,60hz,3ph, ((ग्राहक की आवश्यकताओं के अनुसार) | ||
| 4हाइड्रोलिक दबाव प्रणाली | ||
| 1. | कार्य पैटर्न | हाइड्रोलिक कट |
| 2. | शक्ति | 11 किलोवाट,हवा ठंडा |
| 3. | विद्युत चुम्बकीय वाल्व | वार्ड |
| 5पीएलसी नियंत्रण प्रणाली | ||
| 1. | पीएलसी ब्रांड | सीमेंस ब्रांड |
| 2. | टच स्क्रीन ब्रांड | सीमेंस ब्रांड |
| 3. | आवृत्ति ट्रांसफार्मर | सीमेंस ब्रांड |
| 4. | काउंटर | OMRON |
| 5. | कम वोल्टेज के उपकरण | सीमेंस या श्नाइडर द्वारा |
| 6. | परिचालन भाषा | चीनी और अंग्रेजी (अन्य भाषाओं के अनुकूलन के लिए समर्थन) |
| 7. | नियंत्रण कैबिनेट | पावर कैबिनेट, ऑपरेटिंग कंसोल |
| 8. | कार्य | आप आदेश मात्रा सेट कर सकते हैं, लंबाई और लंबाई और अन्य उपकरणों को बदल सकते हैं। संचालित करने के लिए आसान, विमानन प्लग के साथ ग्राहकों को स्थापित करने के लिए सुविधाजनक है। प्लस गेटवे रिमोट। |
| छह, स्वचालित स्टैकिंग | ||
| 1. | सामग्री की लंबाई | सबसे लंबा 14 मीटर का है |
| 2. | मात्रा | 1 सेट |
| 3. | दिशा | अनुदैर्ध्य दिशा, जैसा कि चित्र में दिखाया गया है |
| 4. | कार्य |
1. स्वचालित भोजन और पैलेटिंग 2. एक छोटा बैच पूरा होने के बाद, इसे नायलॉन बैंड से एक बार बंडल करें, और फिर दूसरे स्टेशन पर जाएं। कई छोटे बैच पूरा होने के बाद, फिर स्टील बैंड के साथ एक बड़ा बंडल बनाएं।आपको इसे दो बार पैक करने की आवश्यकता है! (केवल प्रकार C के लिए) |
| सात, सामान | ||
| नहीं. | नाम | मात्रा |
| 1 | स्थिति स्विच | 2 सेट |
| 2 | हाइड्रोलिक ट्यूबिंग | 1 सेट |
| 3 | विद्युत रिले | दो सेट |
| 4 | औजार का मामला | 1 सेट |
