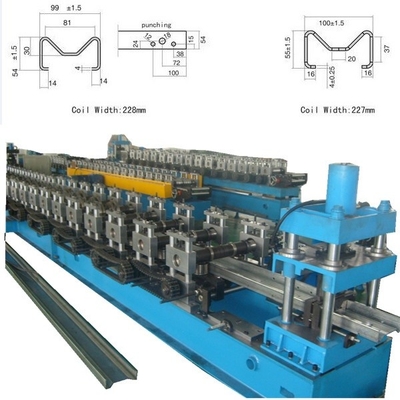

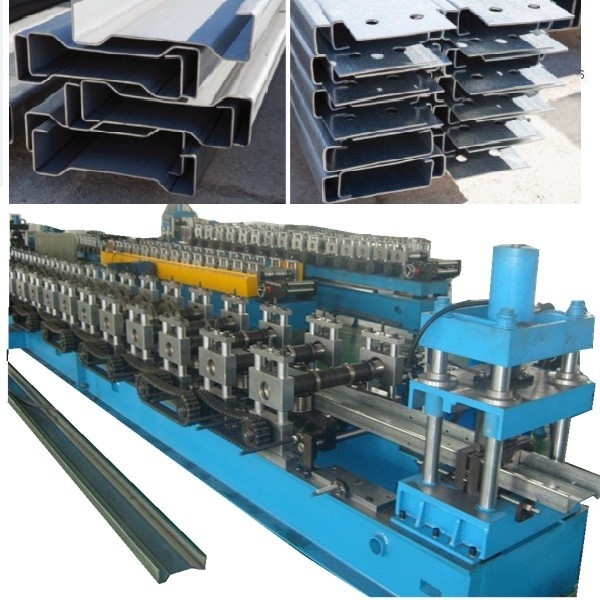

सिग्मा पुर्लिन रोल बनाने की मशीन स्ट्रुकैड और टेकला संरचनाओं के लिए

एसइग्मापीउर्लिनएसइष्टमरोल बनाने की मशीन

यह 120 मिमी से 400 मिमी तक के समाधान प्रदान करता है, जिसमें 1.2 मिमी से 3.2 मिमी तक के गेज हैं, सभी को स्ट्रोकैड और टेकला स्ट्रक्चर द्वारा पूरी तरह से समर्थित है।

कैम डेटा संभावित त्रुटियों के जोखिम को कम करता है, और चित्रों के समय लेने वाले निर्माण की आवश्यकता को समाप्त करता है।

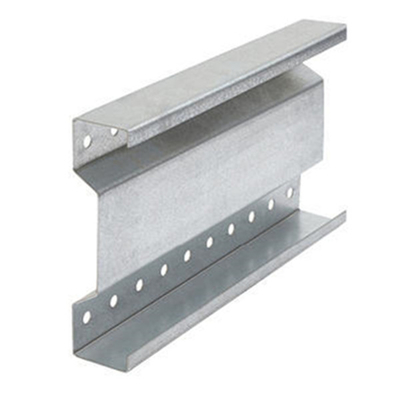

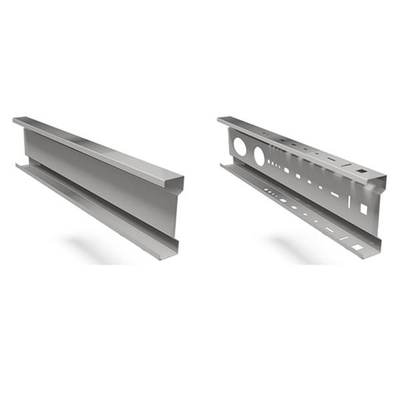

हमारे नए सिग्मा बीम पर्लिन उत्कृष्ट शक्ति वजन अनुपात में सुधार उत्पन्न करता है, सामान्य डिजाइन मानदंडों में सहायक उपकरण आवश्यकताओं में कमी का उल्लेख नहीं करने के लिए,घटकों की अतिरिक्त लागत और साइट पर स्थापना के समय को बचानाइस उत्पाद को मौजूदा उद्योग मानक S390 के बजाय S450 सामग्री का उपयोग करके लॉन्च किया गया है।और सिग्मा बीम Purlin हमारे मानक श्रृंखला के साथ इस्तेमाल किया सी अनुभाग के रूप में साइड रेल व्यावहारिक प्रदान करता है, आपकी सभी पर्लिन और रेल जरूरतों के लिए लचीले और किफायती समाधान।

उत्पाद रेंज

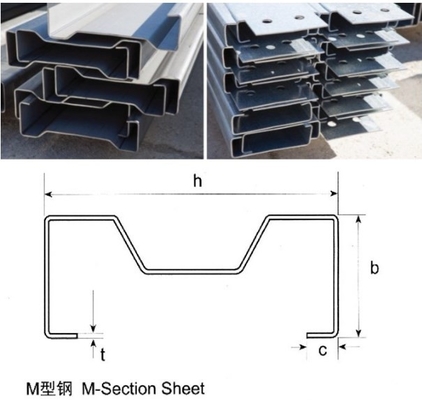

यहाँहैआपके संदर्भ के लिए प्रोफ़ाइलः

यह प्रणाली मुख्य रूप से छतों पर, माध्यमिक शीट समर्थन के रूप में उपयोग के लिए डिज़ाइन की गई है। खाई की चौड़ाई 15 मीटर तक और अधिकतम छत ढलान 25 डिग्री है।सिग्मा सेक्शन को कोल्ड रोल बनाने के द्वारा प्री-हॉट डिप गैल्वेनाइज्ड स्टील द्वारा निर्मित किया जाता है, ग्रेड S450, 450N/mm2 की न्यूनतम उपज तनाव के साथ धारा गुणों यूरोकोड 3, बीएस एन 1993-1-3 के अनुसार गणना की गई हैः2006अंतिम भारों और कार्यशील विचलन की गणना पूर्ण पैमाने पर परीक्षण और परिमित तत्व विश्लेषण के परिणामों पर आधारित है।पर्लिन के ऊपरी फ्लैंज को सीधे ऊपरी फ्लैंज पर फिक्स्ड मजबूत स्टील शीट (या इसी तरह की) द्वारा पर्याप्त पकड़ प्रदान की जानी चाहिएस्टील में एक बाहरी जस्ती कोटिंग Z275 है, जिससे प्रत्येक पक्ष में लगभग 20 माइक्रोन की कोटिंग मोटाई मिलती है।

आस्तीन विधानसभा और क्लैट विवरण

समर्थन रफ़्टर के माध्यम से पर्लिन अनुभाग की संरचनात्मक निरंतरता प्रदान करने के लिए आस्तीन की आवश्यकता होती है। सभी आस्तीन समान लंबाई के होते हैं और अनुदैर्ध्य ड्रिलिंग सुसंगत होती है।आस्तीन की मोटाई पर्लिन की मोटाई पर निर्भर करती है - तालिका देखें.

सामग्री सामग्री और स्थापित करने के लिए घटकों की संख्या के संदर्भ में सबसे अधिक लागत प्रभावी पुर्लिन प्रणाली डबल स्पैन बट प्रणाली है।

पर्लिन क्लीट विवरण

मानक आस्तीन आयाम

नोटः जब Albion मानक क्लैट्स उपलब्ध नहीं हैं,यह सुनिश्चित करने के लिए ध्यान रखना चाहिए कि आस्तीन की स्थापना के लिए पर्लिन के नीचे से रफल के शीर्ष तक पर्याप्त रिक्ति प्रदान की जाती है.

सिग्मा मानक ड्रिलिंग

सिग्मा पर्लिन रेंज के लिए मानक ड्रिलिंग नीचे दिखाए गए हैं। M12 बोल्ट के अनुरूप 14 मिमी व्यास वाले आस्तीन और क्लीट कनेक्शन छेद का उपयोग 200, 225 और 240 श्रृंखला सिग्मा के लिए किया जाता है, जबकि 18 मिमी

M16 बोल्ट के लिए, 265 और 300 गहरे सिग्मा के लिए उपयोग किया जाता है। सभी कनेक्टिंग बोल्ट ग्रेड 8 होने चाहिए।8गति निर्धारण छेद, जहां आवश्यक हो, 14 मिमी चौड़े * 20 मिमी आयताकार होते हैं। मध्यवर्ती स्पैन कोण स्ट्राउट के लिए छेद M12 ग्रेड 4.6 बोल्ट के लिए 14 मिमी व्यास के होते हैं।यदि आवश्यक हो तो 14 मिमी व्यास के फ्लैंज छेद प्रदान किए जाते हैंअधिकतम खंड की लंबाई 16 मीटर है।

एसइग्मापीउर्लिनएसइष्टमरोल बनाने की मशीन

सिग्मा पुर्लिन सिस्टम और ज्वाइनिंग लेआउट

सिग्मा पर्लिन आकार एक कुशल, मजबूत प्रोफ़ाइल प्रदान करता है जो छोटी और लंबी अवधि दोनों स्थितियों के लिए उपयुक्त है।अधिकतर मामलों में लोकप्रिय भवन प्रकार के लिए ढलान वाले रॉड की आवश्यकता नहीं होती है (हवा के ऊपर उठने की स्थिति के अधीन)सबसे लोकप्रिय प्रणाली, डबल स्पैनिंग,विशेष रूप से आस्तीन की संख्या को कम करने के लिए विकसित किया गया हैइस प्रकार घटकों की संख्या कम हो जाती है और इसके परिणामस्वरूप स्थापना के समय और घटकों की लागत में बचत होती है।सभी आस्तीन एक ही लंबाई के समान अनुदैर्ध्य आयाम के साथ हैं, एकरूपता से त्रुटियों की संभावना कम होती है।

सिंगल स्पैन बट सिस्टम

सबसे सरल पुर्लिन प्रणाली. उपयोग जहां डिजाइन की शर्तें यह निर्धारित करती हैं कि कोई कनेक्टिंग आस्तीन का उपयोग नहीं किया जा सकता है, अर्थात पुर्लिन राफ्टर की गहराई के भीतर।

डबल स्पैन बट सिस्टम

200, 225 और 240 सीरीज के साथ प्रयोग

सबसे लोकप्रिय पुर्लिन प्रणाली जो कम से कम जोड़ने वाले आस्तीन के साथ डबल स्पैन लंबाई को जोड़ती है।आस्तीन वाली प्रणाली का उपयोग दो या दो से अधिक खण्डों वाली इमारतों के लिए किया जा सकता है और यह एक लागत प्रभावी समाधान को आसानी से विवरण के साथ जोड़ती है. खाई की चौड़ाई 8 मीटर तक सीमित है (अधिकतम स्टर्लिंग लंबाई 16 मीटर)

सिग्मा पुर्लिन सिस्टम और ज्वाइनिंग लेआउट

एकल स्पैन आस्तीन प्रणाली

हेवी एंड बे सिस्टम डबल स्पैन सिस्टम का एक विकल्प और सभी खाई आकारों के लिए उपयुक्त है। सभी सिग्मा अनुभागों के साथ इस्तेमाल किया जा सकता है। जहां पर्लिन को एकल स्पैनिंग की आवश्यकता होती है,लेकिन फिर भी छतों पर निरंतरता बनाए रखने, एकल स्पैन आस्तीन प्रणाली को नियोजित किया जा सकता है। अतिरिक्त आस्तीन के साथ, जैसा कि दिखाया गया है, डबल स्पैन आस्तीन प्रणाली की अंतिम क्षमताओं को महसूस किया जा सकता है। उपयोग भी जहां पहुंच सीमित हो सकती है, अर्थात्।e. पर्लिन नीचे से उठाया.

भारी अंत खाड़ी प्रणाली

5 खाड़ी या अधिक की इमारतों पर उपयुक्त एकल स्पैन व्यवस्था (सभी सिग्मा अनुभाग)

स्पीड फिक्स एंटी-सैग बार

अल्बियन स्पीड फिक्स्ड सॅग बार क्लेडिंग ऑपरेशन के दौरान और हवा के ऊपर उठने (रिवर्स) की स्थिति में दोनों के लिए एक प्रभावी प्रतिबन्ध प्रदान करते हैं।वसंत लोड क्लिप निर्धारण प्रणाली स्थापना त्वरित और आसान बनाता हैगति निर्धारण को नीचे दिखाए अनुसार तय किया जाना चाहिए।

एंटी-सैग बार दो मुख्य उद्देश्यों को पूरा करते हैंः

• निर्माण के दौरान पर्लिन के घुमाव को रोकने के लिए (एक बार शीट तय हो जाने के बाद पर्लिन छत झिल्ली से कठोरता का एक बड़ा उपाय प्राप्त करता है) ।

• ऊपर उठाने की स्थिति में निचले फ्लैंज को पार्श्व पकड़ प्रदान करने के लिए।

नोटःयह विवरण 25 डिग्री तक के ढलान के लिए लागू होता है। 25 डिग्री से अधिक ढलान के लिए हमारे तकनीकी विभाग से परामर्श करें।

स्पीड फिक्स 1.6 मिमी मोटी प्री-हॉट डुबकी जस्ती नरम स्टील से निर्मित होते हैं और 15 मिमी गहरी * 12 मिमी चौड़ी चैनल सेक्शन में ठंड से बने होते हैं।प्रत्येक छोर मध्य स्पैन या तीसरे बिंदुओं पर मानक पूर्व छिद्रित आयताकार छेद में स्थित करने के लिए notched हैवैकल्पिक शीर्ष टाई 12 मिमी व्यास के सभी धागे, जिंक लेपित खत्म से निर्मित होते हैं।

कोण स्ट्रट पुर्लिन रिटेन

बड़े स्पैन या गहरे सेक्शन के लिए, क्लैडिंग ऑपरेशन के दौरान और हवा के उलट परिस्थितियों में स्थिरता प्रदान करने के लिए कोण स्ट्राइट्स का उपयोग किया जाता है।कोण स्ट्राउट 45*45*2 मिमी पूर्व गर्म डुबकी जस्ती कोण से निर्मित होते हैंM12 बोल्टों के लिए स्ट्राट्स में छेद सभी 14 मिमी व्यास के होते हैं।

एसएजी विरोधी न्यूनतम आवश्यकताएं

ड्यूपिच छतों पर 4 मीटर से अधिक की सभी चौड़ाई पर शीर्ष टाई का उपयोग किया जाना चाहिए।

छत की लम्बी ढलानें

जहां छत की ढलान 20 मीटर से अधिक है, वहां ढलान के नीचे के भारों का सामना करने के लिए मध्यवर्ती स्पैन रिट्रेशन की आवश्यकता होती है। यह एक स्ट्राट और टाई सिस्टम द्वारा प्रदान की जाती है जैसा कि दिखाया गया है।

एसएजी विरोधी न्यूनतम आवश्यकताएं

मोनो पिच छतें

मोनो पिच छतों पर, ढलान भार का सामना करने के लिए शीर्ष पर स्ट्राट और टाई सिस्टम की आवश्यकता होती है

सपाट छतें

(तराजू 3o से कम)

बहुत कम पिच या सपाट छतों के लिए सिग्मा पर्लिन को आमने-सामने की जोड़ी में स्थापित किया जाता है,जैसा कि नीचे दिखाया गया है, चौड़ाई 4 मीटर से अधिक के लिए मध्य चौड़ाई पर और चौड़ाई 7 मीटर से अधिक के लिए तीसरे चौड़ाई की स्थिति में प्रदान किए गए कोण स्ट्राइट्स.1 मीटर

क्लीडर एंगल्स और रैफ्टर स्टेज

राफ्टर स्टैट्स/ कॉलम स्टैट्स

राफ्टर स्टैस को प्री-हॉट डिप गल्वानाइज्ड कोमल स्टील और कोल्ड रोल से 45 मिमी x 45 मिमी x 2.0 मिमी मोटाई के कोण अनुभाग में निर्मित किया जाता है।

विशिष्ट विवरण

पुर्लिन गेबल ओवरहैंग/कैंटीलीवर विवरण

गेबल वर्ज विवरण

अल्बियन सिग्मा बीम के आगे के अनुप्रयोग

मेज़ानिन फर्श

सिग्मा प्रोफाइल हल्के फर्श के लिए संरचनात्मक समर्थन प्रदान करने के लिए आदर्श रूप से उपयुक्त है।
