उच्च गति रैक शेल्फ रोल बनाने की मशीन के साथ Servo फीडर और हाइड्रोलिक पंच

रैक शेल्फ रोल बनाने की मशीन

स्टेनलेस स्टील रैक शेल्फ रोल बनाने वाली मशीन का डिजाइन स्टोरेज रैक, वेयरहाउस शेल्फ स्टड, वर्टिकल पोस्ट और सुपरमार्केट स्टोरेज रैक वर्टिकल शेल्फ फ्रेम प्रोफाइल मशीनरी के उत्पादन के लिए

अनुकूलित रैक फ्रेम

अनुकूलित रैक फ्रेम ड्राइंग

अनुभाग रैक स्टड ड्राइंग

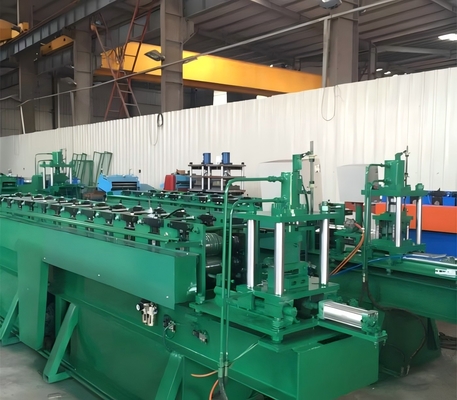

रैक शेल्फ उत्पादन लाइन प्रक्रिया

अनकोइलर रेगुलेटर 2 इन 1 →सर्वो फीडर→ गाइड डिवाइस → हाइड्रोलिक पंच → रोल बनाने वाली मशीन →शीयर डिवाइस (चाकू सहित)→ तैयार उत्पाद रैक

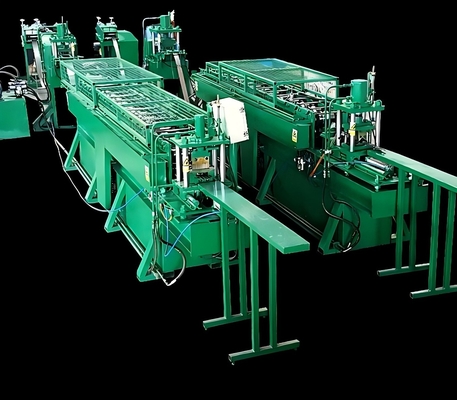

रैक शेल्फ रोल बनाने की मशीन

मशीनों की सूची

2 में 1 अनकोइलर समतल करनेवाला

1, प्रकार मैनुअल विस्तार

2, पैरामीटर

1) निष्क्रिय निर्वहन

2) कॉइल वजनः<2T

3) कॉइल आंतरिक D.:φ450mm-φ530mm

4) अधिकतम. चौड़ाई.200 मिमी

5) मोटाई.0.4-1.6 मिमी

6) सरलीकरण रोलर: 7 पीसी

7) शक्ति।1.5kw

सर्वो फीडर
3.1 अधिकतम फ़ीडिंग चौड़ाईः200 मिमी
3.2 फ़ीडिंग मोटाईः 0.4-1.6 मिमी

3.3 मोटर, 0.85KW ((यास्कावा)

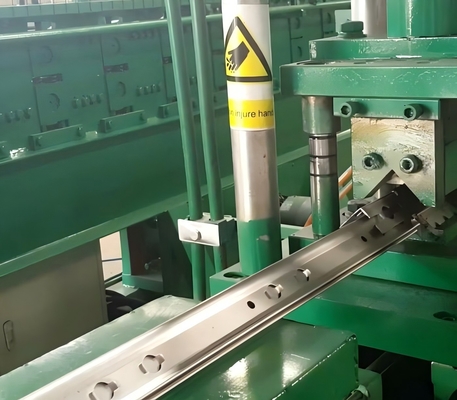

हाइड्रोलिक छेद छिद्रण प्रणाली

3.1 कार्यःहाइड्रोलिक पंच ब्रेक
3.2 संरचनाः लंबाई सेट करें, स्वचालित लंबाई माप, स्वचालित स्थिति निर्धारित दूरी तक पहुँचता है, स्टॉप एक्शन, हाइड्रोलिक सिलेंडर संचालित पंचिंग मर, स्टैम्पिंग स्वचालित बंद।
3.3 हाइड्रोलिक सिस्टम का कार्य दबाव:16MPa
3.4 हाइड्रोलिक स्टेशन:15KW ((हाइड्रोलिक पंच छेद/शेयर का उपयोग एक ही स्टेशन)

मार्गदर्शक यंत्र

मुख्य मोल्डिंग मशीनें (पैनल चौड़ाई 36 मिमी के लिए)

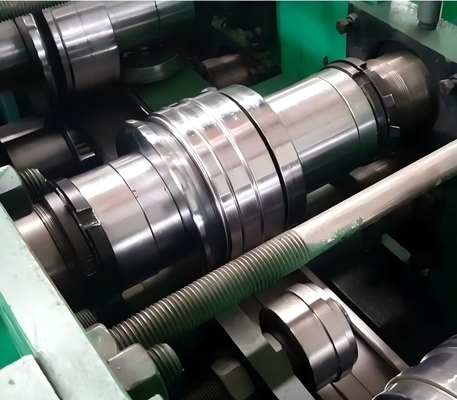

5.1 रोलर बनाने के लिए 14 स्टेशन, और जोड़ें Rub-रोल, सुनिश्चित करें कि सतह प्रोफ़ाइल कोई खरोंच नहीं है।

5.2 साइड पैनल: टी. 18 मिमी, ए3 स्टील भारी शुल्क.

5.3 रोलिंग गतिः 2-8 मीटर/मिनट

5.4 रोलर सामग्रीः#45, समग्र शमन, कठोरता HRC56-62 °C.
5.5 मोटर शक्तिः 4 किलोवाट
5.6 मुख्य रोलर: ¢ 65 मिमी, 45 #.
5.7 उपकरण आधारः 45 # एच प्रकार वेल्डेड स्टील प्लेट का उपयोग कर।
5.8 ट्रांसमिशनः चेन ड्राइव.
5.9 सुरक्षाः आपातकालीन स्टॉप बटनों के साथ, आपात स्थिति में संभाल करने में आसान, उपकरण और ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए।और श्रृंखला में अन्य गियर और कर्मचारी आसानी से चोट के लिए नेतृत्व कर सकते हैं सुरक्षा कवर के साथ कवर संचरण अनुभाग, श्रमिकों की सुरक्षा सुनिश्चित करने के लिए।

फ्लैट संग्रह रैक
विद्युत नियंत्रण प्रणाली
पूरी लाइन आयातित पीएलसी नियंत्रण, एलसीडी टच स्क्रीन, मानव-मशीन इंटरफ़ेस। लोग पीएलसी के साथ बातचीत करते हैं।ऑपरेटर प्रोग्राम को स्वचालित रूप से चलाने के लिए सेट करता है (प्रोग्राम करने योग्य नियंत्रण) और नियंत्रण प्रक्रिया की निगरानी करता है, उत्पादन लाइन ऑपरेटर नियंत्रण और नियंत्रण मापदंडों को संशोधित, और वास्तविक समय में उपकरणों की स्थिति और मापदंडों और दोष संकेत की निगरानी.समायोज्य लंबाई भी समायोज्य हो सकती हैउपकरण संचालन की स्थिति और दोष संकेत की वास्तविक समय की निगरानी।
ऑपरेशन मैनुअल / स्वचालित दो शैलियों. मैनुअल और स्वचालित स्विचिंग समारोह के साथः मैनुअल मोड में, स्टैंड-अलोन ऑपरेशन, आसान रखरखाव हो सकता है; स्वचालित मोड में,पूर्ण उत्पादन चलाना, ताकि शुरू करने के लिए; बोर्ड भर में आपातकालीन स्टॉप बटन के साथ, आपात स्थितियों को संभालने के लिए आसान है, यह सुनिश्चित करने के लिए कि उपकरण और ऑपरेटिंग कर्मियों की सुरक्षा।

ब्रांड के मुख्य मशीन घटक:
पीएलसी नियंत्रण प्रणाली: सीमेंस
इन्वर्टरः ताइवान शिलिन
एन्कोडरः ओमरोन
टच स्क्रीनः सीमेंस
कुछ घटक श्नाइडर ब्रांड के उपकरण हैं।

रैक शेल्फ उत्पादiउपकरण लाभ पर

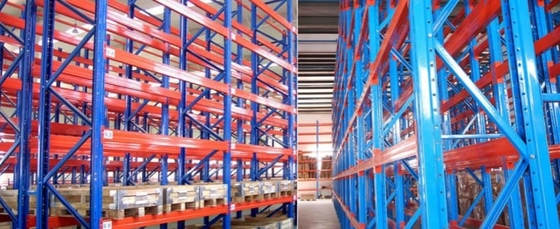

1, हल्के भंडारण अलमारियों, मध्यम भंडारण अलमारियों, भारी भंडारण अलमारियों के उत्पादन के लिए रैक शेल्फ उत्पादन लाइन।

2, पीएलसी नियंत्रण प्रणाली, स्वचालित और आसान हैंडल।

3, अच्छी गुणवत्ता वाले रोलर के साथ बुझाने की प्रक्रिया, कठोरता HRC60-65 °C तक पहुंचती है।

4क्र12 कटिंग ब्लेड के साथ ट्रैकिंग कटिंग सिस्टम।
