उत्पाद विवरण:
|
| Usage: | Shelf back panel machine | Control method: | PLC |
|---|---|---|---|
| Productivity: | 8 to 10 minutes | Sheet Cutting Length: | Adjustable |
| Machine Basic Frame: | 500# H steel welded | Shaft Diameter: | 80mm |
| Automatic: | Fully automatic | Forming Stations: | 22 |
| Electricity: | customize | Product_After-Sales Service: | Engineers available to service machinery overseas |
| Usage: | Roll Forming | Shaft: | 45# steel with tempering |
मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन
मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन को मेटल शेल्फ पैनल को पंचिंग, एम्बॉसिंग प्रकार या फ्लैट प्रकार के साथ बनाने के लिए डिज़ाइन किया गया है। स्टैंडर्ड सुपरमार्केट शेल्फ विशेष रूप से स्टैंडर्ड सुपरमार्केट के लिए विकसित और डिज़ाइन किए गए हैं, जिनमें सबसे बड़ी विशेषता हल्की और सुंदर होना है। उनके पास बड़े सुपरमार्केट में मौजूद एक्सेसरीज़ के जटिल प्रकार नहीं होते हैं, और प्रदर्शन विधियों में भी बदलाव किया गया है, जो उत्पादों के प्रदर्शन प्रभाव और मानवीकृत प्रदर्शन पर अधिक ध्यान देते हैं। इसके मुख्य ग्राहक स्थानीय श्रृंखला मध्यम आकार के सुपरमार्केट हैं। आपको दिखाने के लिए कि मशीन को कैसे डिज़ाइन किया गया है, निम्नलिखित ड्राइंग प्रोफाइल को उदाहरण के रूप में लें:

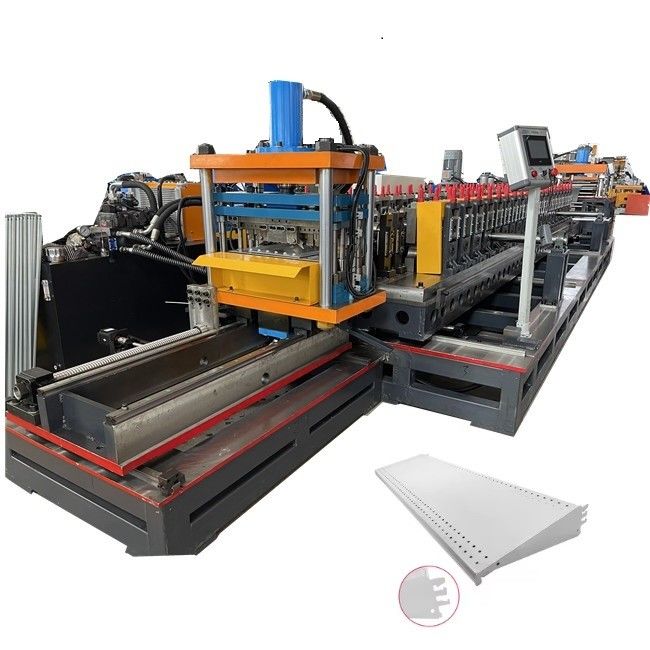

मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन:
मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन का कार्य प्रवाह:
उत्पादन लाइन का प्रक्रिया प्रवाह: 5T हाइड्रोलिक टेंशनिंग बेल्ट ट्रॉली सामग्री रैक → 700 लेवलिंग मशीन → कुल 3 स्टेशन, जिसमें बाएं और दाएं छोटे छेद पंचिंग के लिए 1 स्टेशन, छेद पंचिंग और व्यवस्था के लिए एक और स्टेशन, और नॉच और हैंगिंग इयर पंचिंग के लिए 1 स्टेशन शामिल है (विभिन्न बनाने की चौड़ाई वाले 5 सेट मोल्ड को संबंधित मोल्ड द्वारा प्रतिस्थापित करने की आवश्यकता है) → सीएनसी 1.3kw सर्वो फीडिंग → 20 सेट (रोलिंग बनाने की चौड़ाई समायोज्य) → सर्वो ट्रैकिंग हाइड्रोलिक कटिंग और फ्लैंजिंग (1 सेट संयुक्त मोल्ड) → डिस्चार्ज कन्वेयर।
| आइटम | विशिष्टता | |
| सामग्री | सामग्री | Q235 |
| मशीन विशिष्टता | मोटाई | 0.5-0.6 मिमी |
| कॉइल अंदर | 450~500 मिमी का आंतरिक व्यास, 1200 मिमी का बाहरी व्यास | |
| कार्य गति | 8-10 मीटर/मिनट उपकरण कार्य लाइन गति | |
| मशीनिंग लंबाई | आवश्यकताओं के अनुसार | |
| मशीनिंग सटीकता | एल<1000 मिमी: ±0.5 मिमी | |
| बनाने की चौड़ाई | 99 मिमी 199 मिमी 299 मिमी 399 मिमी 499 मिमी | |
| बनाने का खंड | ड्राइंग पर | |
| पावर | कुल शक्ति | ≤30KM |
यह मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन निम्नलिखित तत्वों से बनी है:
डीकोइलर के लिए, आप मैनुअल या हाइड्रोलिक 5 टन या 10 टन चुन सकते हैं।
पंचिंग भाग से पहले, चौड़ाई समायोज्य है, यहां हम विभिन्न प्रकार के एम्बॉसिंग जोड़ सकते हैं। और यदि आप छेद पंचिंग करना पसंद करते हैं, तो यहां हम एक और पंचिंग जोड़ सकते हैं।

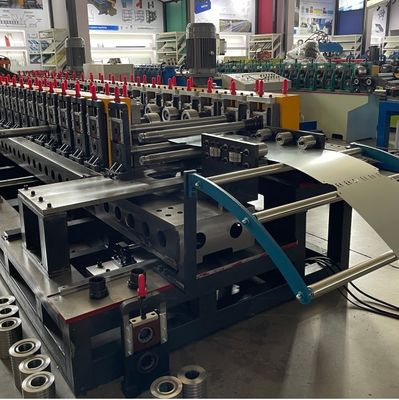

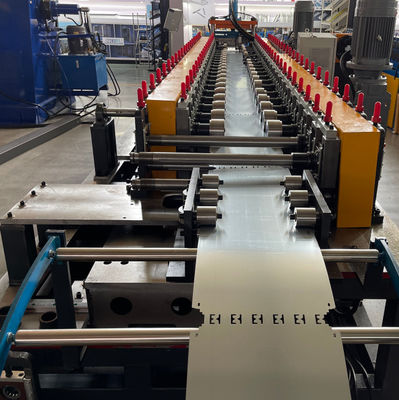

मुख्य रोलिंग बनाने की मशीन के लिए, हमने गियरबॉक्स के अंदर डबल आर्च फ्रेम के साथ डिज़ाइन किया है, ताकि ट्रांसमिशन सुचारू रूप से हो सके। और आकार बदलने के लिए पीएलसी नियंत्रण। और एडजस्टिंग मार्क के साथ भी डिज़ाइन किया गया है। सर्वो मोटर ट्रांसमिशन। उन डिज़ाइनों से, हम सुनिश्चित कर सकते हैं कि मशीन स्थिर और सटीक रूप से काम करे।

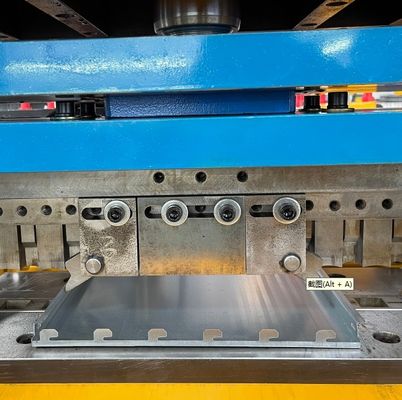

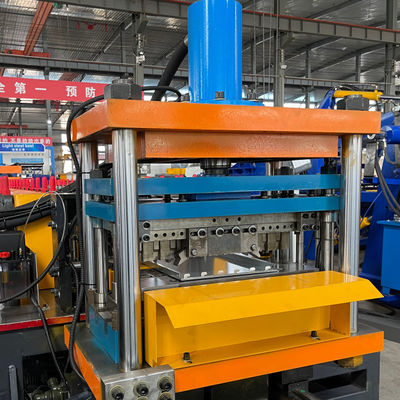

कतरनी और झुकने के लिए, समायोज्य झुकने वाले मोल्ड के साथ। अधिक सटीक लाइट स्विच सेंसर।
पीएलसी नियंत्रण प्रणाली के लिए:
1. प्रोग्रामेबल मित्सुबिशी पीएलसी अपनाना; हुईचुआन सर्वो नियंत्रण अपनाना, साइन फ्रीक्वेंसी कनवर्टर स्पीड रेगुलेशन सेंट्रलाइज्ड ऑटोमैटिक कंट्रोल अपनाना, और जापानी इज़ुमी रिले का उपयोग करना।
2. पूरी उत्पादन लाइन सेंट्रलाइज्ड ऑटोमैटिक कंट्रोल अपनाती है, जिसमें मोल्डिंग मशीन और हाइड्रोलिक प्रेस के बीच लिंकेज होता है।
3. अलार्म फ़ंक्शन: इसमें सामग्री की कमी शटडाउन, गिनती, उत्पादन तक पहुंचने वाला शटडाउन, आपातकालीन स्टॉप, मोल्ड जामिंग, सीमा, आदि जैसे अलार्म फ़ंक्शन हैं।
आपके संदर्भ के लिए मेटल सुपरमार्केट शेल्फ बैक पैनल प्रोफाइल मेकिंग मशीन के कार्य वीडियो:
