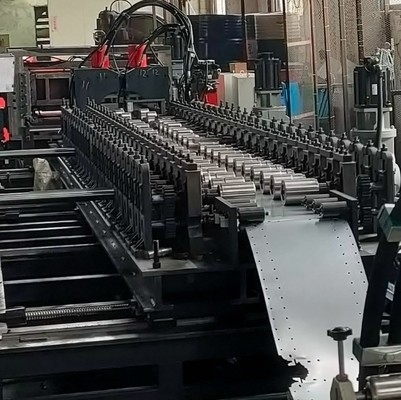

वितरण केंद्रों के लिए स्लॉट शेल्फ रैक पैलेट रोल बनाने की मशीन

स्लॉट शेल्फ रैक पैलेट रोल बनाने की मशीन
स्लॉटेड शेल्फ रैकिंग पैलेट उत्पादन लाइन विभिन्न उद्योगों की सेवा करती है जिन्हें उच्च प्रदर्शन भंडारण समाधानों की आवश्यकता होती है, जिसमें गोदाम प्रबंधन, वितरण केंद्र,विनिर्माण सुविधाएं, और रसद संचालन।
यह भंडारण स्थान के उपयोग को अनुकूलित करने और सामग्री हैंडलिंग प्रक्रियाओं को सुव्यवस्थित करने के लिए विश्वसनीय और बहुमुखी पैलेट की मांग को पूरा करता है।
उत्पाद का विवरण



उत्पादन प्रक्रिया

5T मैनुअल डेकोइलर → 1000 मिमी लेवलिंग मशीन → 1000 मिमी सर्वो सीएनसी फीडिंग मशीन (हुईचुआन सर्वो 1.3kw) + 2 नाच + 2 बाएं और दाएं गोल छेद हाइड्रोलिक फ्रंट पंचिंग मशीन (2 मोल्ड बेस,मोल्ड के 4 सेट) → चौड़ाई समायोज्य रोलिंग मोल्डिंग के 36 सेट (मुख्य ड्राइव 15KW चर आवृत्ति गति विनियमन, सीएनसी चौड़ाई समायोजन, Huichuan सर्वो 0.85KW) → हाइड्रोलिक काटने और flanging (1 मोल्ड का सेट, 7.5KW तेल पंप मोटर) → डिस्चार्ज कन्वेयर बेल्ट (मोटर 0.2kw) ।

स्लॉट शेल्फ रैक पैलेट रोल बनाने की मशीन

विशेषताएं
1- सुविधाजनक, आसान और त्वरित संचालन।
2तैयार उत्पादों की उच्च कठोरता, कोई खरोंच या दरारें नहीं।

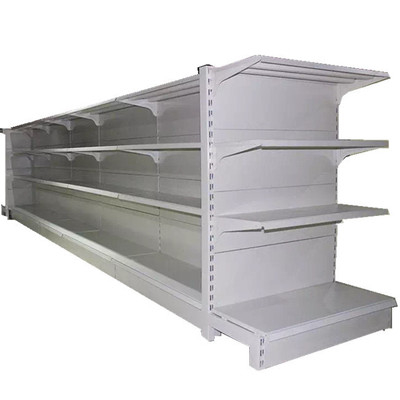

3व्यापक रूप से अलमारियों और रैक उद्योग में प्रयोग किया जाता है।

DL-M50-20-500चौड़ाई समायोज्य उत्पादन लाइन पैरामीटर:

अधिक जानकारी

1सामग्री रैकः5 टन की क्षमता और एक कॉइल आंतरिक व्यास φ 450 ~ 550 मिमी, कॉइल सामग्री के अधिकतम बाहरी व्यास φ 1300 मिमी के साथ, निष्क्रिय डिस्चार्ज।

2.समतल करने वाली मशीन:फीडिंग चौड़ाई 500-1000 मिमी, 3 ऊपरी रोलर्स और 4 निचले रोलर्स के साथ एक 1000 मिमी लेवलिंग मशीन का उपयोग करते हुए, और चुटकी रोलर्स के 2 सेट। लेवलिंग रोलर व्यास φ 50, चुटकी रोलर का व्यास φ 58.

3.सर्वो फीडर:खिला चौड़ाई 500 मिमी, सर्वो मोटर 1.3kw, खिला गति 15-25 मिमी/मिनट, उच्च आवृत्ति उपचार चिंच रोलर के लिए कठोर क्रोमियम चढ़ाना

4.सामने के पंचिंग मोल्ड का आधार:1 15T हाइड्रोलिक मोल्ड बेस, दोनों ओर के नट्स को पूर्व-स्टॉकिंग, मोल्ड के 2 सेट (प्रत्येक पक्ष पर 1 सेट) ।
5फ़ीड गाइडिंग तंत्र:यह सुनिश्चित करता है कि रोलिंग के लिए रोलर में प्रवेश करते समय सामग्री विचलित न हो।

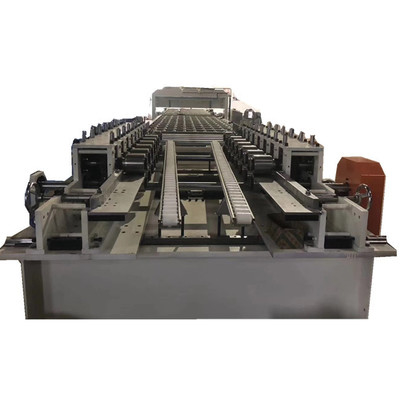

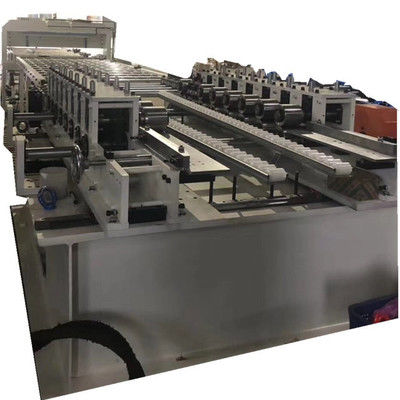

6.रोलिंग बनाने वाला भाग:रोलर्स के 36 सेटों का उपयोग करके बनाया गया, रोलर सामग्री Cr12MoV है, वैक्यूम गर्मी उपचार, और कठोरता HRC55-58 है।

मुख्य शाफ्ट का व्यास φ 50 है। सामग्री 45 # स्टील है, जिसे कच्चे मशीनिंग, शमन और टेम्परिंग, ठीक मोड़ और ठीक पीसने से बनाया जाता है।
दो सेट कॉपर रोलर लेयरिंग 30209 ट्रांसमिशन साइड पर लगाए गए हैं, और एक सेट सिलेंडर रोलर शाफ्ट NJ209 ऑपरेशन साइड पर लगाए गए हैं।

7.ट्रांसमिशनःमुख्य मोटर 15KW (गियर रिड्यूसर) चर आवृत्ति गति नियंत्रण।

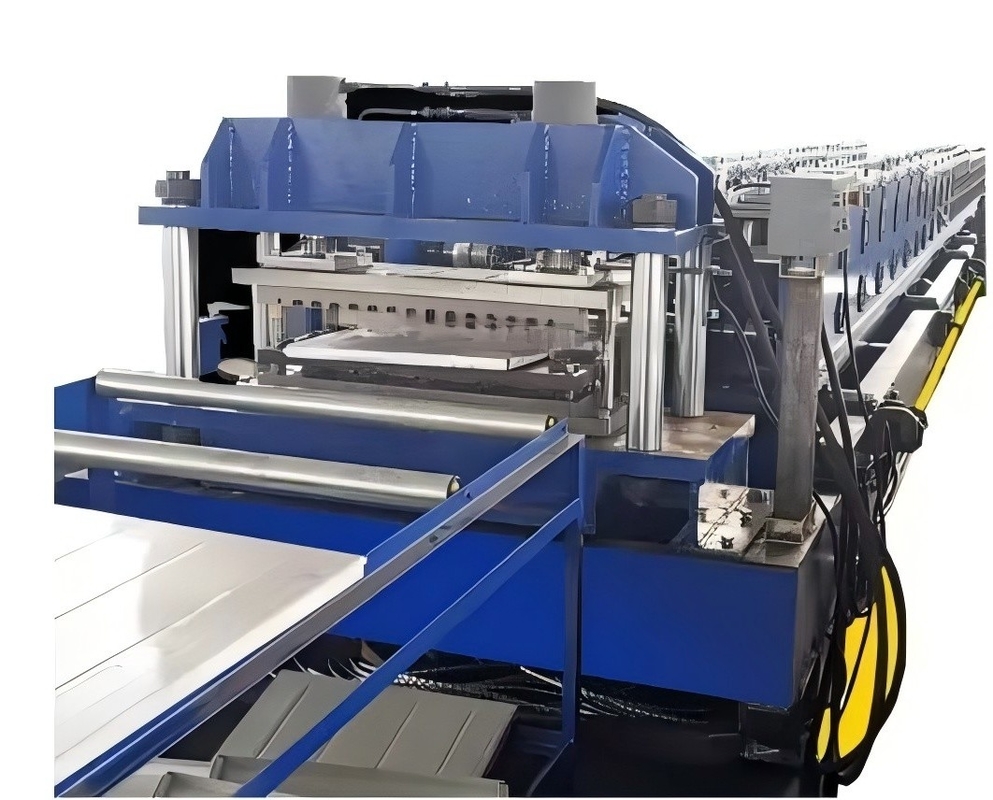

8.हाइड्रोलिक काटने और फ्लैंगिंग प्रणालीःइस प्रणाली में अनलोडिंग सुरक्षा कार्य और 25 टन की हाइड्रोलिक सिलेंडर संरचना है।

9.2 मीटर की मेज ले जाएँ
10.पीएलसी नियंत्रण प्रणाली:जापान से Huichuan सर्वो सीएनसी प्रणाली और मित्सुबिशी प्रोग्राम करने योग्य पीएलसी को अपनाना; शेन्ज़ेन साइन फ्रीक्वेंसी कन्वर्टर गति नियंत्रण केंद्रीकृत स्वचालित नियंत्रण;Xinjie टच स्क्रीन का उपयोग कर पैरामीटर सेट करें.
पूरी उत्पादन लाइन केंद्रीकृत स्वचालित नियंत्रण को अपनाती है, जिसमें मोल्डिंग मशीन और फ्लैंगिंग और झुकने के बीच संबंध होता है।
अलार्म समारोहः अलार्म कार्य जैसे कि सामग्री की कमी बंद, गिनती, आउटपुट बंद तक पहुंच, आपातकालीन रोक, मोल्ड क्लैंपिंग, सीमा स्थिति, आदि हैं
11.वायवीय घटक:मुख्य वायवीय घटकों ताइवान प्रसिद्ध ब्रांड AIRTAC अपनाने
