उत्पाद विवरण:
|
| रोलर्स: | 18-31 | मोटाई: | 1-2 मिमी |
|---|---|---|---|
| काटने की सहनशीलता: | ± 0.05 मिमी | गति: | 10-15 मी / मिनट |
| आयाम: | लगभग। 8.5mx 1.5mx 1.2m | शाफ़्ट: | 90 मिमी |
| चौड़ाई: | समायोज्य प्रकार | बनाने की गति: | 15-20 मी / मिनट |
| छिद्रण: | पंचिंग मशीन द्वारा | रोलर स्टेशन: | 28 स्टेशनों प्रणाली |
| नियंत्रण प्रणाली: | पीएलसी नियंत्रण प्रणाली | शाफ्ट परिधि: | 80 मिमी |
| उत्पादकता: | उच्च | आकार: | अनुकूलित |
| टेबल फ्रेम: | 460 यू बीम | ||
| प्रमुखता देना: | सटीक शेल्फ पैनल रोल बनाने की मशीन,उन्नत शेल्फ पैनल रोल बनाने की मशीन,औद्योगिक शेल्फ पैनल रोल बनाने की मशीन |
||

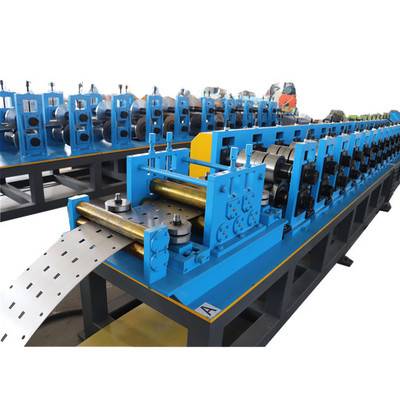

स्टोरेज ऊर्ध्वाधर रैक रोल बनाने की मशीन
स्टोरेज रैक रोल फोर्मिंग मशीन में 3 टन मैनुअल डीकोइलर, लेवलिंग डिवाइस, सर्वो फीडिंग, फोर्मिंग और पोस्ट कट के साथ हाइड्रोलिक पंच, पीएलसी कंट्रोलर, हाइड्रोलिक स्टेशन और रन आउट टेबल शामिल हैं।
रैक मशीन की कार्य गति हाइड्रोलिक पंचिंग के साथ लगभग 4 मीटर/मिनट है। खड़ी मशीन की कार्य गति पंचिंग मशीन के साथ लगभग 8 मीटर/मिनट है, यदि आप फर्श पर लूप बनाते हैं, तो गति तेज होती है।

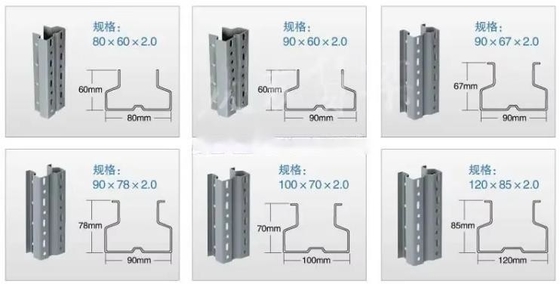

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः
Wकाम करने का प्रवाह
स्टोरेज ऊर्ध्वाधर रैक रोल बनाने की मशीन
| पंचिंग मशीन | छिद्रण शक्ति | 80T |
| भोजन का भाग | दबाव रोलर सामग्री | स्टेनलेस स्टील |
| फ़ीड चौड़ाई समायोजन | मैनुअल | |
| मुख्य रोल बनाने की मशीन | वोल्टेज | 220V 60Hz 3 चरण (ग्राहक के अनुरोध पर) |
| फ्रेम प्रकार | मोल्डिंग फ्रेम | |
| ड्राइव मोड | 1.2 इंच गियर ड्राइव के साथ चेन | |
| रोलर्स की सामग्री | GCr12 बुझाना | |
| शाफ्ट की सामग्री | 45# स्टील टेम्परिंग के साथ | |
| शाफ्ट का व्यास | Φ80 मिमी | |
| रोलर्स की संख्या | रोलर स्टेशन की 20 पंक्तियाँ | |
| मुख्य मोटर शक्ति | 11 kw + 11 kw | |
| सामग्री की मोटाई | 2.0 मिमी | |
| आकार देने की गति | 10 मीटर प्रति मिनट |
RACK ऊर्ध्वाधर मोल्डिंग मशीन की मुख्य विशेषताएंः
1. अलमारियों रैक सपाट हैं, 1 मिमी के भीतर उच्च परिशुद्धता के साथ
282 मिमी ठोस शाफ्ट और एच आकार के स्टील का उपयोग अंडरफ्रेम के रूप में किया जाता है, ताकि मशीन मशीन के बिना लंबे समय तक उत्पादन का सामना कर सके।इस प्रकार रैक का दीर्घकालिक उत्पादन सुनिश्चित करना
3रोलर्स की सटीकता सुनिश्चित करने के लिए सीएनसी मशीन टूल्स द्वारा रोलर्स को संसाधित किया जाता है, और इस प्रकार रैक की सटीकता।
4हमारे कट फ्रेम और पंच फ्रेम तनाव मुक्त हैं ताकि यह सुनिश्चित किया जा सके कि वे दीर्घकालिक उत्पादन प्रक्रिया के दौरान विकृत न हों, जिससे अंतिम रैक चिकनी हो।
5. स्थिर प्रदर्शन, सरल संचालन, एक बार इनपुट लंबाई और मात्रा के साथ मित्सुबिशी या सीमेंस ऑपरेटिंग सिस्टम का उपयोग करें,रैक मशीन स्वचालित रूप से निर्मित और काटने की लंबाई सहिष्णुता ± 2 मिमी के भीतर है

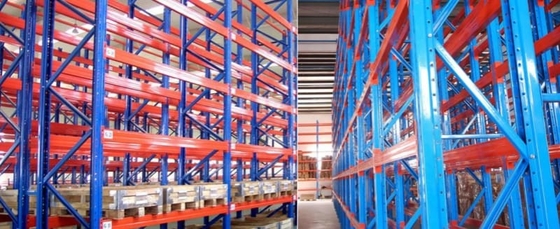

आवेदन
रैक सुरक्षित ऊर्ध्वाधर भंडारण के साथ-साथ त्वरित और आसान ऊर्ध्वाधर सेटअप प्रदान करते हैं।
जे.एस.आर. मशीनरी कारखाने में रैक बनाने वाली मशीनों का निर्माण पेशेवर रूप से किया जाता है।
आसानी से संचालित करें, पीएलसी नियंत्रक नियंत्रण के साथ स्वचालित रूप से काम करें।
डिकोइलर-पंच-फॉर्मिंग-कट ₹ समाप्त
