उत्पाद विवरण:
|
| मशीन फ्रेम: | 500 # एच स्टील वेल्डेड | वोल्टेज: | 380 वी / 50 हर्ट्ज / 3 चरण |
|---|---|---|---|
| मोल्ड को नियंत्रित करें: | पीएलसी नियंत्रण कैबिनेट | शक्ति: | दो 7.5 किलोवाट |
| दो मोटर्स ड्राइव: | 15 किलोवाट*2 | कदम बनाना: | 28 रोलर स्टेशन |
| रोलर्स की संख्या: | 36 रोलर्स | शाफ्ट परिधि: | 90 मिमी |
| हस्तांतरण: | जंजीर से | रोलिंग शाफ्ट सामग्री: | 45 # स्टील |
| रोलर स्पेसर उपचार: | जंग रोधी उपचार | वजन: | 10 टन |
| रोलर्स की मात्रा: | 38 रोलर स्टेशन | मशीन फ़्रेम की मोटाई: | 20 मिमी |
| काटने का प्रकार: | हाइड्रोलिक काटना | ||
| प्रमुखता देना: | दक्षता रोलिंग मोल्डिंग मशीन,स्टील पैनल प्रोफाइल रोलिंग बनाने की मशीन,हाइड्रोलिक प्री-कटर रोलिंग फोर्मिंग मशीन |
||

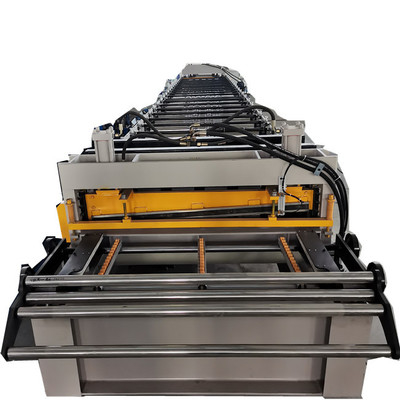

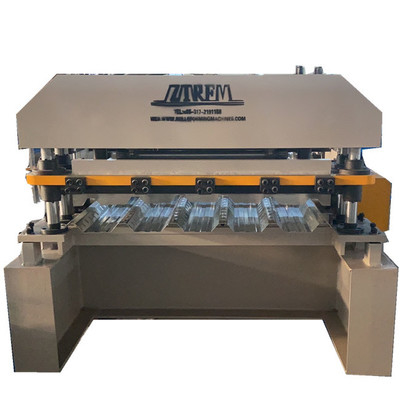

एसटूल फॉर्म डेक प्रोफाइल रोलिंग बनाने की मशीन
स्टील पैनल प्रोफाइल रोलिंग बनाने की मशीन पूरी तरह से स्वचालित रूप से बैच में विभिन्न प्रकार के स्टील पैनल प्रोफाइल बनाने के लिए डिज़ाइन किया गया है।,भोजन की मेज, मार्गदर्शन उपकरण, रोल बनाने की प्रणाली, काटने के बाद की प्रणाली (इलेक्ट्रिक 0 हाइड्रोलिक), नियंत्रण प्रणाली और हाइड्रोलिक स्टेशन।
सर्द से बने स्टील की विस्तृत विविधता, उपखंड के आकार से, खुले, अर्ध-बंद और बंद के साथ, रोल बनाने की मशीन के मुख्य उत्पाद सर्द से बने चैनल स्टील, कोण स्टील, जेड सेक्शन स्टील हैं,ठंड के रूप में गठित तरंगदार स्टील, पाइप, वर्ग ट्यूब, आयताकार ट्यूब, वेल्डेड ट्यूब के आकार के, रोलिंग शटर दरवाजे और इतने पर। स्टील अनुभाग के आकार डिजाइन किया जा सकता हैः आकार, सटीकता,और लंबाई लचीले ढंग से आवश्यकता के अनुसार समायोजित किया जा सकता है, सभी लंबाई या डबल लंबाई में आपूर्ति की जाती है, मातृ उपयोग में सुधार होता है।

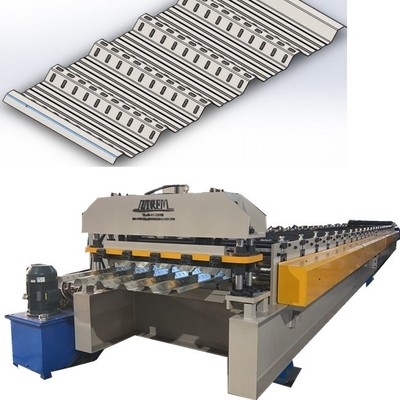

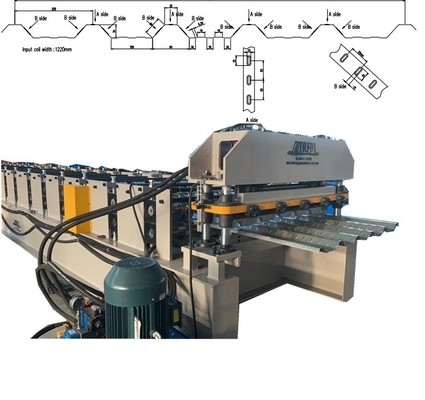

यहाँ मैं उदाहरण के लिए छत के लिए एक यादृच्छिक स्टील पैनल प्रोफाइल ले जाएगा मशीन यह कैसे बनाया गया है दिखाने के लिए।

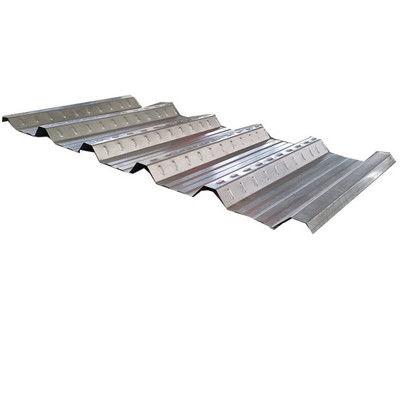

स्टील पैनल प्रोफाइल के इस प्रकार के लिए ज्यादातर हम दीवार पैनल छत डेक या अन्य के लिए इस्तेमाल कर रहे हैं। सामग्री ज्यादातर हम उपयोग
पूर्व चित्रित एजेड लेपित कॉइल्स जिनमें 340 एमपीए से 700 एमपीए और मोटाई 0.5 से 1.0 एमएम तक की रिडक्टिविटी होती है
उत्पादन प्रक्रिया

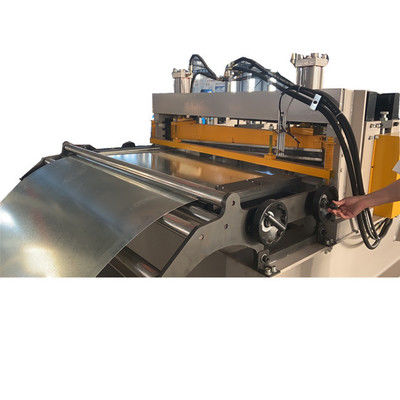

अनरोलिंग→ फीडिंग→ हाइड्रोलिक प्री-कट →रोल बनाने → ऑटो शीरिंग → रिसीविंग टेबल
एसटूल फॉर्म डेक प्रोफाइल रोलिंग बनाने की मशीन
मुख्य घटक (पैकिंग सूची)
| पैकिंग सूची-मशीन के घटक | ||||
| नहीं. | नाम | इकाई | मात्रा | टिप्पणी |
| 1 | 7T हाइड्रोलिक डेकोइलर | सेट | 1 | स्वचालित |
| 2 | मुख्य रोल पूर्ववर्ती धातु के साथ हाइड्रोलिक कतरनी के साथ उभरा हुआ | सेट | 1 | चेन ड्राइव |
| 3 | पीएलसी नियंत्रण स्टेशन | सेट | 1 | डेल्टा ब्रांड |
| 4 | हाइड्रोलिक तेल पंप | सेट | 1 | शीतलन प्रणाली के साथ |
| 5 | उत्पाद संग्रह तालिका | सेट | 1 | मैनुअल/3 मीटर लंबाई |
लोडिंग कार के साथ 10 टन हाइड्रोलिक डिकोइलर
B. यह हाइड्रोलिक तेल सिलेंडर को अपनाता है ताकि डिकोइलर को विस्तार योग्य बनाया जा सके और कॉइल के आंतरिक व्यास के अनुरूप हो सके। यह कंटिलिवर से लैस है।
C. मोटर कोल को चलाने के लिए चलाता है और आगे और पीछे की ओर चल सकता है और साथ ही तनाव के साथ डिकोलिंग भी कर सकता है।
डी. कोर कॉइल के आंतरिक व्यास के φ450 विस्तार सीमा सुनिश्चित कर सकता है। यह 550 मिमी व्यास सुनिश्चित करने के लिए रबर बैंड प्रदान करेगा।
ढोने की क्षमता: 10 टन
अधिकतम कॉइल चौड़ाईः 1250 मिमी
भोजन की गतिः 0-20 मीटर/मिनट (समायोज्य)
हाइड्रोलिक मोटर शक्तिः 5.5 kw
आवृत्ति गति नियंत्रण मोटर: 7.5KW
संरचनाः स्टील प्लेटों और प्रोफाइल बार द्वारा वेल्डिंग।
स्टील पैनल प्रोफाइल रोलिंग बनाने की मशीन के बारे में अधिक जानकारीः
मोल्डिंग गतिः0-20m/min
ट्रांसमिशन तरीकाःएक तरफ 1 इंच डबल चेन से है
दूसरे पक्ष में सहायता ड्राइविंग के लिए गियर हैं
मुख्य मोटर: कुल 37KW (18.5KW*2 मोटर) Lichao, चीनी प्रसिद्ध ब्रांड
हम भी अधिक प्रकार के धातु डेकिंग रोलिंग बनाने की मशीनों का निर्माण कर सकते हैं उदाहरण के लिएः
9/16′′ स्टील फॉर्म डेक
7/8" एचडी स्टील फॉर्म डेक
1′′ स्टील फॉर्म डेक
15/16′′ स्टील फॉर्म डेक
1.5′′ स्टील फॉर्म डेक
प्रकार एस फॉर्म डेक
