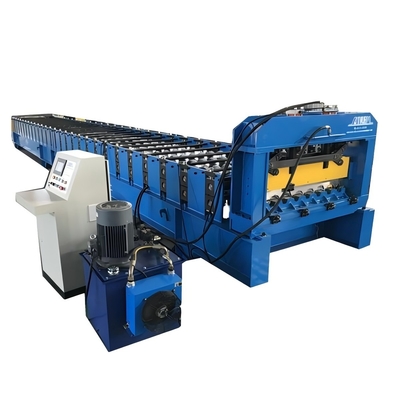

उच्च शक्ति-से-वजन अनुपात के साथ टाइप बी धातु छत डेक रोलिंग बनाने की मशीन

प्रकार बी धातु छत डेक रोलिंग बनाने की मशीन

बी डेक प्रोफाइल 1.5-इंच गहरी संरचनात्मक छत डेक है जो ऊर्ध्वाधर भार और डायफ्राम कतरन क्षमता दोनों प्रदान करती है।चौड़ी पसलियों प्रोफाइल एक आदर्श संरचनात्मक सब्सट्रेट डेक के ऊपर लागू समान रूप से छत प्रणाली का समर्थन करने के लिए बनाते हैं. प्रकार बी प्रोफाइल का प्रयोग आमतौर पर 10 फीट या उससे कम की अवधि के लिए किया जाता है।

बी-डेक एक 1 1⁄2 ′′ गहरा, चौड़ा रिब छत डेक खंड है जो विभिन्न प्रकार की छत सामग्री के लिए एक समर्थन सतह प्रदान करता है।यह संरचना के ऊर्ध्वाधर बल प्रतिरोध प्रणाली के लिए पार्श्व बल वितरण प्रदान करने के लिए एक माध्यमिक संरचनात्मक सदस्य के रूप में प्रयोग किया जाता हैमानक ढक्कन चौड़ाई 36 ′′ या तो एक जस्ती खत्म या प्राइम चित्रित के साथ है।

Wटोपी है प्रकारबीछत डेक?

बी डेक नई निर्माण परियोजनाओं के लिए सबसे अधिक इस्तेमाल किया जाने वाला छत डेक है। इसका कारण यह है कि बी डेक 1.5 ′′ गहरे स्टील छत डेक खंड का सबसे कुशल हिस्सा है।प्रकार ए छत डेक और प्रकार एफ छत डेक की तुलना में, टाइप बी धातु छत डेक में सबसे अधिक शक्ति-से-वजन अनुपात होता है। सभी स्टील उत्पादों की तरह, जितना हल्का अनुभाग होगा, उतना ही अधिक आर्थिक होगा।और चूंकि टाइप बी छत डेक ए डेक और एफ डेक की तुलना में लंबे स्पैन पर अधिक भार ले सकते हैंइस प्रकार, धातु के डेक के नीचे स्टील के समर्थन को और अधिक दूर रखा जा सकता है। नतीजतन, एक बड़ा समर्थन अंतर कम समर्थन और भवन के मालिक के लिए अधिक बचत का परिणाम है।

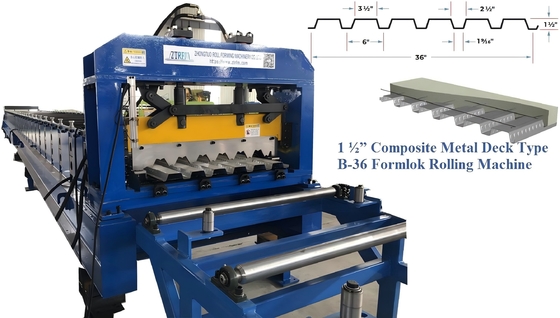

यहाँ आपके संदर्भ के लिए एक मानक बी डेक है:

जैसा कि पहले उल्लेख किया गया है, टाइप बी डेक नए निर्माण परियोजनाओं के लिए सबसे अधिक इस्तेमाल किया जाने वाला छत डेक है।टाइप बी छत डेक में अधिक शक्ति-वजन अनुपात होता है, अधिक किफायती हैं, और लंबे समय तक अधिक भार ले जा सकते हैं। चूंकि स्टील के समर्थन को टाइप बी डेक के साथ अधिक दूर रखा जा सकता है, इसलिए भवन मालिक कम समर्थन खरीदकर धन बचा सकते हैं

टाइप बी डेक एक व्यापक-रिब छत डेक है जो अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श है

गल्वानाइज्ड मंजिल डेकिंग बनाने की मशीन की कार्य प्रक्रिया

डेकोइलर ढ़ंग छर्रा ढ़ंग अंतिम उत्पाद प्राप्त करता है

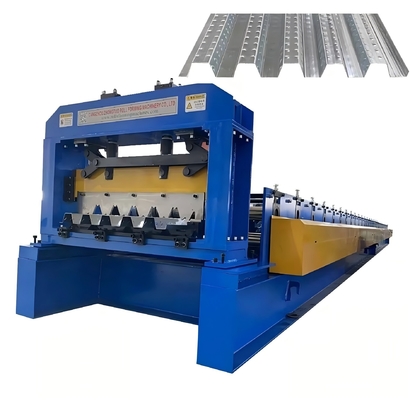

प्रकार बी धातु छत डेक रोलिंग बनाने की मशीन

B डेक छत बनाने वाली मशीनों के मुख्य तकनीकी मापदंड:

1) संरचनाः25 मिमी मध्य प्लेट के साथ वेल्डेड 500H स्टील

2) मुख्य शक्तिः 30KW सीमेंस मोटर

3) निर्माण स्टेशन:36 स्टेशन

4) ड्राइविंग का तरीकाः1.0′′ डबल रो चेन ड्राइव

5) शाफ्ट का व्यासः80 मिमी

6) अधिकतम रोलिंग गतिः 12-15 मीटर/मिनट

7) मोटाईः 0.5-1.5 मिमी जस्ती स्टील या पी पुनः चित्रित शीट,G550Mpa

8) सामग्री की चौड़ाईःअनुरोध के अनुसार

9) रोलर की सामग्रीःपोलिश और क्रोम से लेपित, सतह 0.05 मिमी

10) ब्लेड मोल्ड की सामग्रीःCr12, 58-62°C पर बुझी गई

11) काटने का तरीकाःहाइड्रोलिक मोल्ड काटने ((काटना बंद करो)

12) लंबाई काटने की सहिष्णुताः +/-1.0 मिमी

13) हाइड्रोलिक दबावः 16Mpa

14) हाइड्रोलिक शक्तिः5.5kw

15) कंप्यूटर नियंत्रण प्रणालीःताइवान से पीएलसी नियंत्रण

16) ओमरोन एन्कोडर लंबाई को मापता है,जापान में निर्मित

17) विद्युत आवश्यकता:380V,50Hz,3Ph

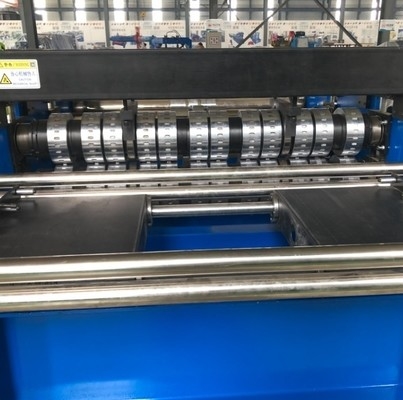

भोजन उपकरण

1.खाद्य उपकरण पर 2 रोलर्स हैं, जिन्हें खिला के घर्षण को कम करने और सामग्री की सतह पर खरोंच से बचने के लिए घुमाया जा सकता है।

2टच स्टेनलेस रोलर्स सामग्री को मशीन में सुचारू रूप से ले जा सकते हैं और सामग्री की सतह पर खरोंच को रोक सकते हैं।

3भोजन की चौड़ाई को समायोजित करने के लिए एक हाथ के पहिया के साथ, भोजन को अधिक सटीक बनाता है।

रोल बनाने वाला यंत्र

शाफ्ट और रोलर्स के लिए, ZHONGTUO आमतौर पर उच्च गति और बेहतर रोलिंग प्रभाव बनाने के लिए अंदर गियर के साथ बहुत मजबूत शाफ्ट और बड़े व्यास वाले रोलर्स का उपयोग करता है।

जस्ती मंजिल डेकिंग बनाने की मशीन के रोलर्स

सामान्य रोलर्स की तुलना में, यह नया मॉडल रोलर दो बार बुझता है और गर्मी उपचार समय को बढ़ाता है।

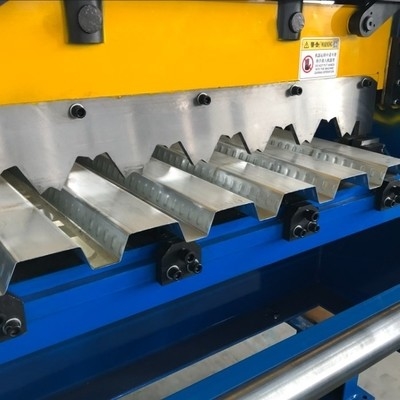

गल्वानाइज्ड मंजिल डेकिंग बनाने की मशीन का कतरनी भाग

यह जस्ती मंजिल डेकिंग बनाने वाली मशीन नवीनतम तकनीक को अपनाती है।

आप निम्नलिखित चित्र में देख सकते हैं: ब्लेड चार स्तंभों द्वारा समर्थित है।

इसके अलावा, हम स्तंभ के आंतरिक पक्ष को न्यूनतम घर्षण तक सुधारते हैं ताकि इसका जीवनकाल 3-5 वर्ष तक बढ़ाया जा सके।

ब्लेड सीधे बीम पर तय होने के बजाय बीम के विरुद्ध सेट किया जाता है।

सामान्यतः ब्लेड को शिकंजा के साथ बीम पर तय किया जाता है, ताकि शिकंजा के छेद पूरे दबाव और बैक पावर को सहन कर सकें।

इस नई जस्ती मंजिल डेकिंग बनाने की मशीन में, बीम अधिक दबाव और बैक पावर साझा करेगा।

तो यह अधिक स्थिर होगा और इसका जीवनकाल लगभग 3-5 वर्ष तक बढ़ाया जाएगा।

पीएलसी नियंत्रण प्रणाली

पीएलसी ब्रांडः डेल्टा (ताइवान) पीएलसी, और ट्रांसड्यूसर और टच स्क्रीन

● एन्कोडर ब्रांडः ओमरोन

● विद्युत घटक: श्नाइडर

●ऑपरेटिंग भाषाःअंग्रेजी और चीनी ((या अनुरोध के अनुसार) आप इस भाग पर आदेश सेट कर सकते हैं,उत्पाद की लंबाई और मात्रा बदलते हुए,यह है

वास्तव में संचालित करने के लिए आसान है, और विमानन प्लग हैं मशीन को स्थापित करने के लिए बहुत आसान बनाने के लिए जब यह पहुंचे।

हाइड्रोलिक स्टेशन

● हाइड्रोलिक स्टेशन मोटरः 5.5 KW

● हाइड्रोलिक तेल:46# हाइड्रोलिक तेल

● मुख्य घटक:एक सेट हाइड्रोलिक टैंक, एक सेट

हाइड्रोलिक तेल पंप, दो हाइड्रोलिक पाइप और एक विद्युत चुम्बकीय वाल्व
