सुपरमार्केट शेल्फ बनाने के लिए रोल बनाने की मशीन

सुपरमार्केट के शेल्फ रोल निर्माण करना मशीन।

सुपरमार्केट शेल्फ रोल बनाने वाली लाइन को स्वचालित रूप से बैच में शेल्फ पैनल प्रोफाइल बनाने के लिए डिज़ाइन किया गया है।यह चर चौड़ाई रोल बनाने लाइन लचीली लंबाई और सर्वो नियंत्रित लचीला हाइड्रोलिक छिद्रण प्रणाली के साथ 300-600 मिमी से अलमारियों का उत्पादन करने में सक्षम है, कई नई सुविधाओं से सुसज्जित है जो इस मिल को आसानी से चलाने की अनुमति देता है। शेल्फ पैनल रोलिंग मशीन का कार्य प्रवाह डेकोइलर, लेवलिंग, साइड छेद के लिए पंचिंग,मुख्य रोलिंग बनाने वाली मशीन, ऊपर और नीचे किनारे के लिए झुकने और फिर प्राप्त करने की मेज के लिए.

उदाहरण के लिए निम्नलिखित चित्रण प्रोफ़ाइल लें:

सुपरमार्केट शेल्फ पैनल नमूनाः

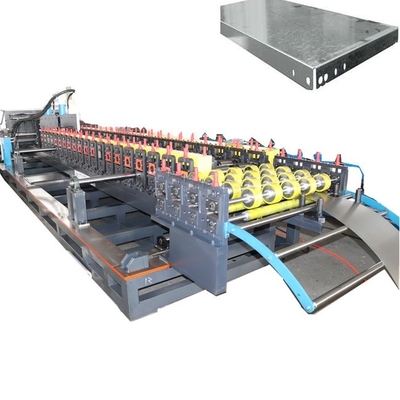

सुपरमार्केट के अलमारियों के लिए रोलिंग बनाने की मशीन:

1मुख्य तकनीकी मापदंडकासुपरमार्केट के शेल्फ रोल निर्माण करना मशीन

1रोलिंग उत्पाद विनिर्देशः चौड़ाई 285mm ~ 685mm, मोटाई 0.8mm

2उत्पादन गतिः 6-8 मीटर/मिनट

3छिद्रण विधिः स्तर के बाद सर्वो फ़ीडिंग, हाइड्रोलिक स्वचालित छिद्रण और अंतर के दोनों ओर छिद्रण।

4. हाइड्रोलिक ड्राइव, फ्लैट छिद्रण अंतर

5. लेवलिंग मोटर: 4KW

6सर्वो फीडिंग मोटर 5.5KW

7हाइड्रोलिक स्टेशन की शक्तिः 15KW (बड़े प्रवाह पंप)

8आकार देने वाले समूहों की संख्या: 30 आकार देने वाले मुख्य रोलर्स

9. स्थापना का रूप: एकीकृत तार कट दीवार पैनल श्रृंखला ड्राइव को अपनाना

10रोलर कन्वेयर का रूपः दोनो पक्षों पर स्प्लिट प्रकार के रोलर कन्वेयर को अपनाना, एक पक्ष स्वचालित रूप से समायोज्य और 1.5KW के एक समायोज्य मोटर के साथ

11रोलर सामग्रीः 45# स्टील, सतह पर हार्ड क्रोमियम कोटिंग

12. धुरी सामग्रीः 45 # उच्च गुणवत्ता वाले स्टील को बुझाया और कठोर किया गया

सुपरमार्केट के शेल्फ रोल निर्माण करना मशीनविशेषताएं और फायदे:

14काटने और फ्लिपिंग विधिः हाइड्रोलिक ड्राइव, एक साथ काटने और फ्लिपिंग के बाद

15काटने का ब्लेड, मरने की सामग्रीः Cr12 quenching उपचार

16विद्युत नियंत्रण प्रणाली: पूरी मशीन औद्योगिक कंप्यूटर पीएलसी आवृत्ति रूपांतरण नियंत्रण को अपनाती है

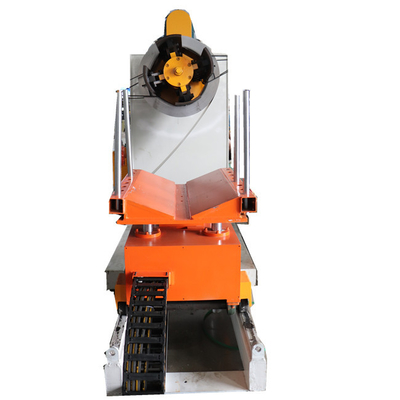

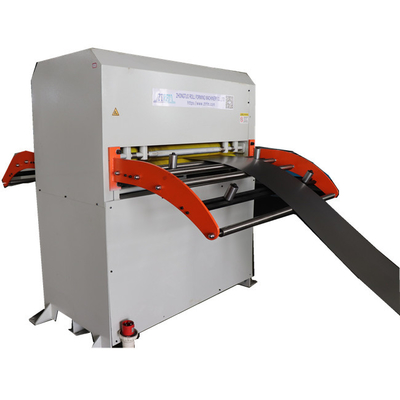

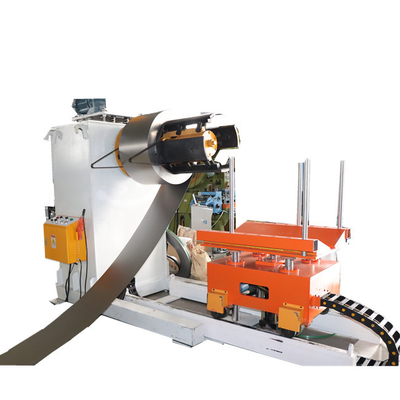

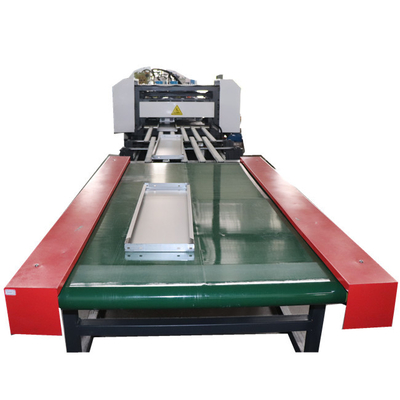

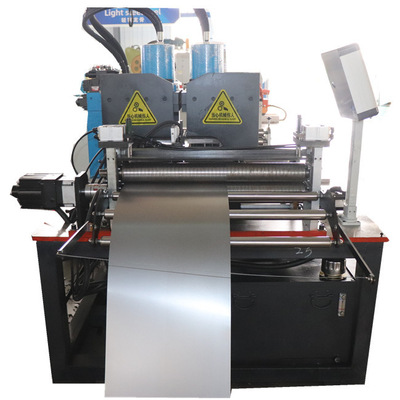

मोनोटोनिक शेल्फिंग मशीन एक एकल रोल बनाने वाली इकाई है जो रोलिंग रोल के साथ तैयार उत्पादों के विभिन्न विनिर्देशों का उत्पादन कर सकती है। मशीन में मुख्य रूप से एक 5T unwinding मशीन शामिल है,समतल करने वाली मशीन, सर्वो फीडिंग मशीन, पहले वर्कस्टेशन के दोनों ओर निरंतर छेदों के हाइड्रोलिक पंचिंग (300 के पिच के साथ),दूसरे कार्यक्षेत्र के पूंछ के अंतर का हाइड्रोलिक पंचिंग और सिर पर चार लंबे स्लॉट छेद, एकसमान आकार देने वाला मेजबान, आकार देने वाला काटने और फ्लिपिंग डिवाइस, हाइड्रोलिक स्टेशन, कंप्यूटर नियंत्रण कैबिनेट, डिस्चार्ज टेबल और अन्य भाग।

मोनोटोनिक मशीन दो रोलर ट्रैक के विभाजित रूप को अपनाती है, जिसमें दोनों पक्ष एक साथ चलते हैं, जिससे चौड़ाई और आकार में तेजी से और बिना कदम के बदलाव की अनुमति मिलती है।

शेल्फ पैनल मशीन कार्यप्रवाह:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

सुपरमार्केट शेल्फ पैनल आवेदनः

सुपरमार्केट के शेल्फ रोल निर्माण करना मशीनआपके संदर्भ के लिए कार्य वीडियोः
