सी पुर्लाइन यू पुर्लाइन एम पुर्लाइन जेड पुर्लाइन रोलिंग फोर्मिंग मशीन

सी पुलाइन, यू पुलाइन, एम पुलाइन, जेड पुलाइन, सी एंड जेड पुलाइन रोलिंग फोर्मिंग मशीन

सीजेड स्टील का उपयोग मुख्य संरचना के निर्माण के लिए किया जा सकता है, और गहरी प्रसंस्करण के बाद, यह भवन संरचना की डिजाइन आवश्यकताओं को अच्छी तरह से पूरा कर सकता है, जिससे भवन संरचना अधिक स्थिर और विश्वसनीय हो जाती है। सी आकार के स्टील का उपयोग मुख्य रूप से भवनों में कुछ दीवार बीमों और सैंडलवुड स्ट्रिप्स पर किया जाता है, जिससे अपेक्षाकृत मजबूत भवन संरचना प्राप्त हो सकती है।  Z-आकार का इस्पात एक सामान्य शीत-निर्मित इस्पात है जिसका उपयोग आमतौर पर बड़ी इस्पात संरचनाओं में किया जाता है, विशेष रूप से कारखानों जैसी इमारतों में, और इसमें भूकंपीय प्रतिरोध होता है। शेल्फ, सब्जी के ग्रीनहाउस और फर्नीचर: शेल्फ, सब्जी के ग्रीनहाउस और फर्नीचर के उत्पादन में भी सीजेड स्टील का प्रयोग किया जाता है।

पुर्लाइन के उपयोग और अनुप्रयोग के अनुसार, निम्नलिखित प्रकारों को डिजाइन किया गया है सी पुर्लाइन, यू पुर्लाइन, एम पुर्लाइन, जेड पुर्लाइन, सी एंड जेड पुर्लाइन रोलिंग बनाने वाली मशीन;

1. हल्के शुल्क purline रोल बनाने की मशीन (मोटाई 1 से 2.5 मिमी से उदाहरण के लिए)

2. भारी शुल्क purline रोल बनाने की मशीन (मोल्ड मोटाई 1.5 से 3.5 या 4.5 मिमी)

3. पूरी तरह से स्वचालित CZ purline मशीन

4. C U Z M पर्लाइन मशीन

5अर्ध-स्वचालित पर्लाइन रोलिंग बनाने की मशीन (हैंडरेल या पीएलसी समायोजन द्वारा सी से जेड तक)

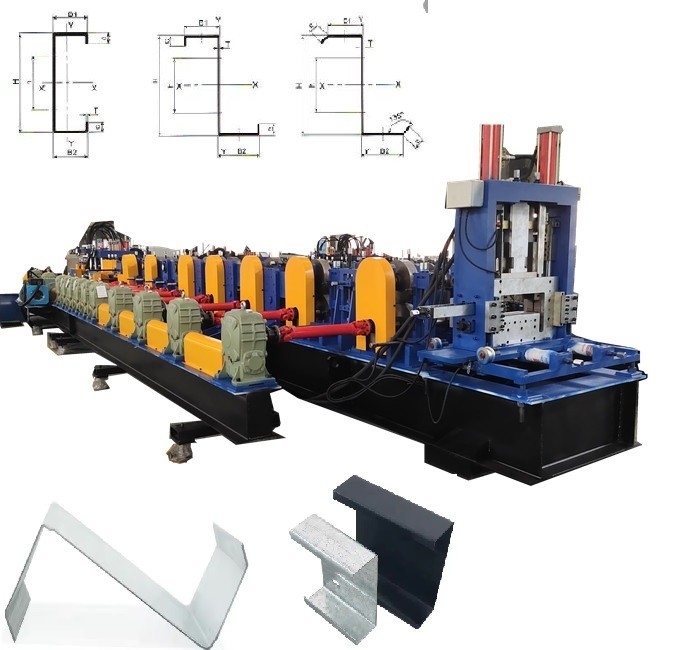

उदाहरण के लिए निम्नलिखित आकारों को ले लो आप कैसे पूरी तरह से स्वचालित सीजेड purline मशीन डिजाइन किया गया है दिखाने के लिए: अपने संदर्भ के लिए उन लोकप्रिय आकार ले लो, उन सभी एक मशीन द्वारा बनाया जा सकता है

अपनी आवश्यकताओं के अनुसार सही मशीन कैसे चुनें?

1. कृपया सामग्री मोटाई के अनुसार मशीन मोड चुनें, कठोरता. उदाहरण के लिए अमेरिका में हम SG550 पूर्ण कठोर स्टील का उपयोग करते हैं और मोटाई 4.5 मिमी और फिर हम गियरबॉक्स प्रकार भारी शुल्क प्रकार का उपयोग करना होगा. अगर केवल मोटाई 1.0 से 2.5 मिमी, और केवल नरम स्टील और फिर हम हल्के कर्तव्य सीजेड purline मशीन का उपयोग कर सकते हैं।

2. CZ purline मोड चुनें, नीचे चौड़ाई पर विचार. यदि नीचे चौड़ाई 400 मिमी या अधिक बड़ा करने के लिए, बेहतर हम भारी शुल्क मोल्ड चुनें.

3. स्वचालित डिग्री के अनुसार CZ purline मोड चुनेंः उदाहरण के लिए यदि आप मोटाई रेंज को स्वचालित रूप से समायोजित करना चाहते हैं, यदि आप पीएलसी द्वारा आकार बदलना चाहते हैं,यदि आप सी से जेड के लिए आकार बदलना चाहते हैं और फिर हम पूरी तरह से स्वचालित मोल्ड चुन सकते हैं.

4यदि आप सीजेड मोल्ड चुनते हैं, तो कृपया अपने बजट पर विचार करें।यदि आपको लगता है कि आप प्रक्रिया इंजीनियर है और आप मशीन आसानी से संभाल कर सकते हैं इस बीच अपने बजट सीमित है और फिर हम आर्थिक प्रकार पर विचार कर सकते हैं, ट्रांसमिशन के रूप में चेन का उपयोग, मैनुअल समायोजन।

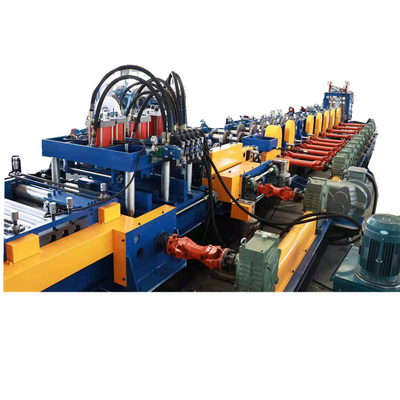

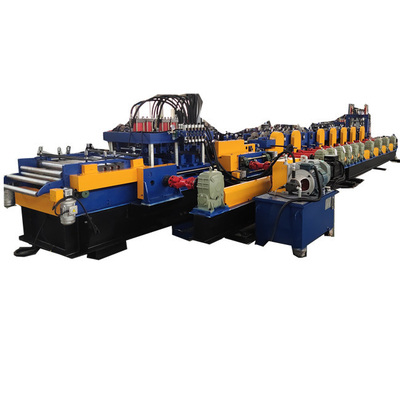

निम्नलिखित भाग में, मैं स्वचालित प्रकार का परिचय दूँगा:

समतल करने वाले भाग में, सर्वो मोटर भी है, एक बार इनपुट कॉइल चौड़ाई बदल जाने के बाद, समतल करने वाला भाग स्वचालित रूप से समायोजन करेगा।

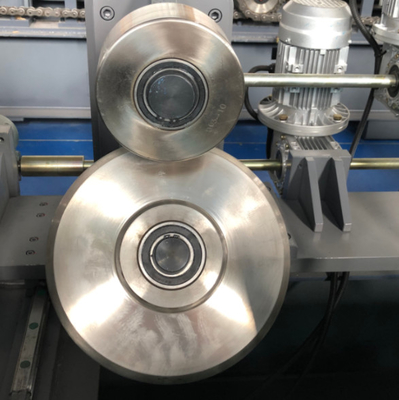

फ़ीडिंग फ्लैट रोलर+न्यूट्रल रोलर्स की दो जोड़ी। फ़ीडिंग गाइड स्वतंत्र रूप से गाइड रोलर्स के सामने और पीछे चल सकता है,जिसका अर्थ है कि रोलर्स को बाएं और दाएं अलग से समायोजित किया जा सकता हैहाथ का पहिया ऑपरेटिंग पक्ष पर होना चाहिए और इसमें समग्र पार्श्व गति का कार्य होना चाहिए।

कमर की ऊँचाई और तल की चौड़ाई का सर्वो समायोजन, सर्वो मोटर के माध्यम से मोटाई समायोजन, वर्म गियर और वर्म गियर समायोजन का केंद्रीकृत ड्राइव,कीड़ा गियर और असर पदों तेल इंजेक्शन छेद है, CZ मैन्युअल समायोजन के लिए विनिमय।

असर कवर और नटः क्रोम लेपित

बनाने वाली पंक्तियाँ: 16 पंक्तियाँ

रोलर सामग्रीः सीआर 12, सीएनसी मशीनिंग के बाद एचआरसी 58-60 तक गर्मी से इलाज किया गया, सटीक मोड़

अक्ष सामग्रीः 40Cr

शाफ्ट का व्यासः 70/95 मिमी

ट्रांसमिशन मोडः गियरबॉक्स

गतिः लगभग 20-40 मीटर/मिनट

मुख्य मोटरः 45 kW * 2 इकाइयां, सीमेंस एसी चर आवृत्ति मोटर

गियर रिड्यूसर: K श्रृंखला

आकार समायोजन मोटर शक्तिः 2 * 1.5kw + 2.2kw, सीमेंस सर्वो मोटर V90

विभिन्न मोटाई के लिए रोलर क्लियरेंस का समायोजनः 8 * 0.75kw (वास्तविक डिजाइन के अनुसार)

सीधा करनाः तैयार उत्पाद की सीधाई सुनिश्चित करना

हाइड्रोलिक काटनेः ट्रैक काटने, 45 डिग्री मोड़, कोई अपशिष्ट, एक जोड़ी ब्लेड के साथ एक मॉडल

काटने के लिए मोल्ड सामग्रीः Cr12 mov

शीतलन प्रणालीः पानी से ठंडा स्नेहन प्रणाली, पानी के टैंक और पंप के साथ।एक फिल्टर स्क्रीन पानी टैंक के प्रवेश द्वार पर जोड़ा जाता है पानी के कचरे को पानी के टैंक में प्रवेश करने और पंप को नुकसान से रोकने के लिए

वोल्टेजः 460V, 60Hz, 3ph, (ग्राहक की आवश्यकताओं के अनुसार)

फ्रेम के शीर्ष पर, हम servo मोटर के साथ भी डिजाइन करेंगे, उदाहरण से मोटाई से 1.5 से 3.5 मिमी, हम इसे पीएलसी नियंत्रण के अनुसार स्वचालित परिवर्तन कर सकते हैं, इस तरह से,हम इसे 100% सटीक बना सकते हैं.

जब सुपर मोटी या भारी ड्यूटी प्रकार को संभालना होता है, तो स्वचालित स्टैकर भी आवश्यक होता है।

दूसरी ओर, मैं आपके संदर्भ के लिए कुछ अधिक आर्थिक डिजाइन सी और जेड purline रोलिंग बनाने की मशीन साझा करते हैंः इस प्रकार हम संचरण के रूप में श्रृंखला का उपयोग कर सकते हैं और फिर लागत अधिक कम हो जाएगा।

सीजेड पर्लाइन मशीन छिद्रण भाग के लिए,हमारे पास आपके संदर्भ के लिए तीन प्रकार हैं:

1. स्वतंत्र पंचिंग, जो अधिक पंचिंग के लिए है.

2. मुक्का मारने से पहले, अगर पक्ष में मुक्का मारने, हम मुक्का मारने से पहले करना होगा

3. मुक्का मारने के बाद, अगर मुक्का मारने के नीचे और अंत के पास, हम बाद मुक्का मारने का उपयोग कर सकते हैं.

इस पंचिंग अच्छा है अगर आप पंच करने के लिए बहुत सारे छेद है, इस प्रकार से हम आसानी से बदल सकते हैं मर जाता है और मशीन काम करने की गति को बढ़ाने.

मुक्का मारने के बाद:

क्या होगा अगर समाधान, मैं सिर्फ एक निश्चित आकार बनाना चाहते हैं?

आप इस प्रकार के मध्य प्लेट प्रकार का चयन कर सकते हैं, लागत अधिक कम और उपयोग करने में अधिक आसान होगा।

अधिक प्रश्नों के लिए, आप किसी भी समय हमसे संपर्क कर सकते हैं।
