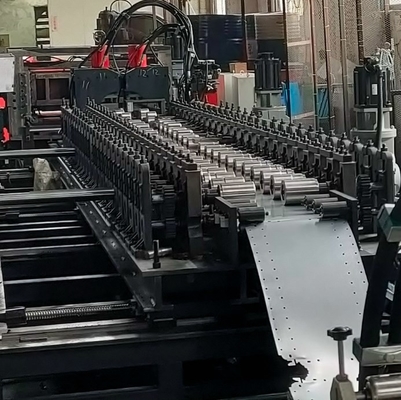

शेल्फ पैनल रोलिंग बनाने की मशीन चौड़ाई समायोज्य प्रकार

चौड़ाई समायोज्य शेल्फ पैनल रोलिंग बनाने की मशीन

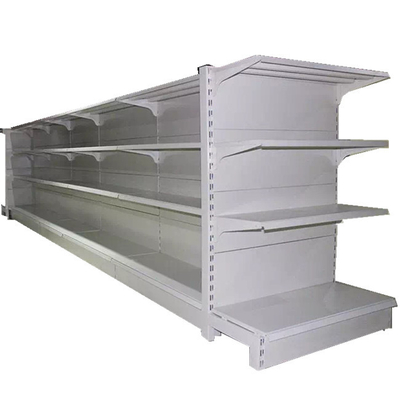

शेल्फ पैनल रोलिंग बनाने वाली मशीन को सुपरमार्केट शेल्फ पैनल प्रोफाइल को बैच में पूरी तरह से स्वचालित रूप से बनाने के लिए डिज़ाइन किया गया है।शेल्फ रोल बनाने की मशीनों की इस श्रृंखला मुख्य रूप से धातु शेल्फ पैनल बनाने के लिए प्रयोग किया जाता हैहम इस प्रोफाइल को बॉक्स प्रोफाइल भी कहते हैं। पैनल शेल्फ का आकार और सामग्री ग्राहकों के अपने अनुरोधों के अनुसार अनुकूलित किया जा सकता है।मैं एक यादृच्छिक शेल्फ पैनल ड्राइंग प्रोफ़ाइल उदाहरण के लिए आप हमारे शेल्फ पैनल रोलिंग बनाने की मशीन दिखाने के लिए ले जाएगा.

मशीन का कार्य प्रवाह:

5T मैनुअल डेकोइलर → 1000 मिमी लेवलिंग मशीन → 1000 मिमी सर्वो सीएनसी फीडिंग मशीन (हुईचुआन सर्वो 1.3kw) + 2 नाच + 2 बाएं और दाएं गोल छेद हाइड्रोलिक फ्रंट पंचिंग मशीन (2 मोल्ड बेस,मोल्ड के 4 सेट) → चौड़ाई समायोज्य रोलिंग मोल्डिंग के 36 सेट (मुख्य ड्राइव 15KW चर आवृत्ति गति विनियमन, सीएनसी चौड़ाई समायोजन, Huichuan सर्वो 0.85KW) → हाइड्रोलिक काटने और flanging (1 मोल्ड का सेट, 7.5KW तेल पंप मोटर) → डिस्चार्ज कन्वेयर बेल्ट (मोटर 0.2kw) ।

सामग्रीः0.7-1.0 मिमी से ठंडा लुढ़का हुआ कॉइल मोटाई

पैनल की चौड़ाईः पैनल की अधिकतम चौड़ाई 630 मिमी

आंतरिक डेकोइलर:φ450-550 मिमी

कार्य गतिः 3-6 मीटर/मिनट

चौड़ाई सीमा:300-640 मिमी

प्रोफ़ाइलःचित्र प्रोफ़ाइल के अनुसार

कुल शक्ति: लगभग 28 किलोवाट

1सामग्री रैकः 5 टन की क्षमता के साथ और कॉइल के आंतरिक व्यास φ 450 ~ 550 मिमी, कॉइल सामग्री के अधिकतम बाहरी व्यास φ 1300 मिमी के साथ, निष्क्रिय डिस्चार्ज।

2. लेवलिंग मशीनः फीडिंग चौड़ाई 500-1000 मिमी, 3 ऊपरी रोलर्स और 4 निचले रोलर्स के साथ एक 1000 मिमी लेवलिंग मशीन का उपयोग करते हुए, और चिंच रोलर्स के 2 सेट। लेवलिंग रोलर व्यास φ 50,चिंच रोलर का व्यास φ 58.

3. सर्वो फीडरः फीडिंग चौड़ाई 500mm, सर्वो मोटर 1.3kw, फीडिंग गति 15-25mm/min, कठोर क्रोमियम चढ़ाना के लिए चुटकी रोलर के उच्च आवृत्ति उपचार

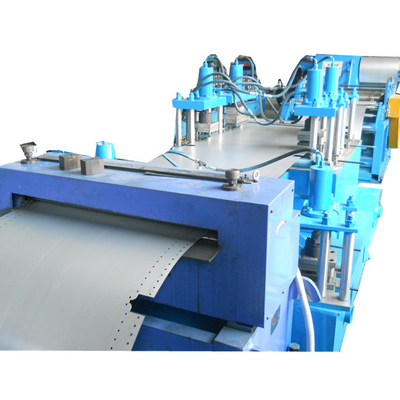

4. फ्रंट पंचिंग मोल्ड बेस: 1 15T हाइड्रोलिक मोल्ड बेस, दोनों तरफ के नट्स को प्री-पंचिंग, मोल्ड के 2 सेट (1 सेट प्रत्येक तरफ) ।

5. फीड गाइड तंत्रः यह सुनिश्चित करता है कि रोलिंग के लिए रोलर में प्रवेश करते समय सामग्री विचलित न हो।

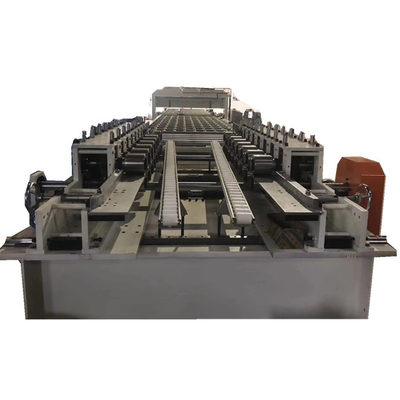

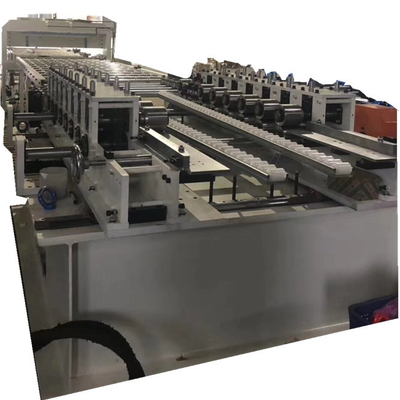

6, ((रोलिंग बनाने वाला भाग):

6-1. रोलर्स के 36 सेटों का उपयोग करके निर्मित, रोलर सामग्री Cr12MoV है, वैक्यूम गर्मी उपचार, और कठोरता HRC55-58 है।

मुख्य शाफ्ट का व्यास φ 50 है। सामग्री 45 # स्टील है, जिसे कच्चे मशीनिंग, शमन और टेम्परिंग, ठीक मोड़ और ठीक पीसने से बनाया जाता है।

6-3. ट्रांसमिशन पक्ष में कॉपर रोलर असर 30209 के दो सेट और ऑपरेशन पक्ष में सिलेंडर रोलर शाफ्ट NJ209 के एक सेट से लैस हैं।

7प्रसारण (चित्रों के रूप में)

मुख्य मोटर 15KW (गियर रिड्यूसर) चर आवृत्ति गति नियंत्रण।

8हाइड्रोलिक काटने और फ्लैंगिंग प्रणालीः इस प्रणाली में अनलोडिंग सुरक्षा कार्य और 25 टन हाइड्रोलिक सिलेंडर संरचना है।

102 मीटर की मेज ले जाओ

11पीएलसी नियंत्रण प्रणाली

11-1. जापान से हुइचुआन सर्वो सीएनसी प्रणाली और मित्सुबिशी प्रोग्राम करने योग्य पीएलसी को अपनाना; शेन्ज़ेन साइन फ्रीक्वेंसी कन्वर्टर गति नियंत्रण केंद्रीकृत स्वचालित नियंत्रण;Xinjie टच स्क्रीन का उपयोग कर पैरामीटर सेट करें.

11-2। पूरी उत्पादन लाइन केंद्रीकृत स्वचालित नियंत्रण को अपनाती है, जिसमें बनाने की मशीन और फ्लैंगिंग और झुकने के बीच संबंध होता है।

11-3. अलार्म समारोहः अलार्म कार्य जैसे कि सामग्री की कमी बंद, गिनती, आउटपुट तक पहुंचने बंद, आपातकालीन रोक, मोल्ड क्लैंपिंग, सीमा स्थिति, आदि हैं

आपके संदर्भ के लिए शेल्फ पैनल रोलिंग बनाने की मशीन काम वीडियोः
