एल्यूमीनियम मिश्र धातु पीआईआर अछूता ग्रेट वॉल पैनल रोलिंग फोर्मिंग मशीन

एल्यूमीनियम मिश्र धातु पीआईआर अछूता ग्रेट वॉल पैनलरोलिंग मोल्डिंग मशीन

एल्यूमीनियमअलोय पीआईआरiग्रेट वॉल पैनल एक प्रकार काऔद्योगिक भवनों, खलिहानों और भंडारण के लिए बाहरी दीवार के समापन के लिए हमारे सबसे तेज़ और सबसे कम कीमत वाले समाधान के लिए बाहरी साइडिंग सैंडविच पैनल,साथ ही भवनों की दीवारों को कवर करनाइसकी मुख्य विशेषता इसकी शानदार सौंदर्यशास्त्र है, क्योंकि इसके निर्धारण के लिए उपयोग किए जाने वाले पेंच पूरी तरह से अदृश्य हैं।

इसकी निम्नलिखित विशेषताएं हैंः

यह c हैटिकाऊ एल्यूमीनियम मिश्र धातु के बाहरी और उच्च प्रदर्शन वाले पीयू/पीआईआर कोर के साथ रफ्ट किए गए, ये पैनल असाधारण गर्मी इन्सुलेशन प्रदान करते हैं। उनके विशिष्ट रैखिक डिजाइन, प्रतिष्ठित ग्रेट वॉल से प्रेरित,उच्च सौंदर्य अपील और संरचनात्मक अखंडता दोनों की मांग करने वाली परियोजनाओं के लिए एक दृश्य रूप से हड़ताली और मजबूत समाधान प्रदान करता है।

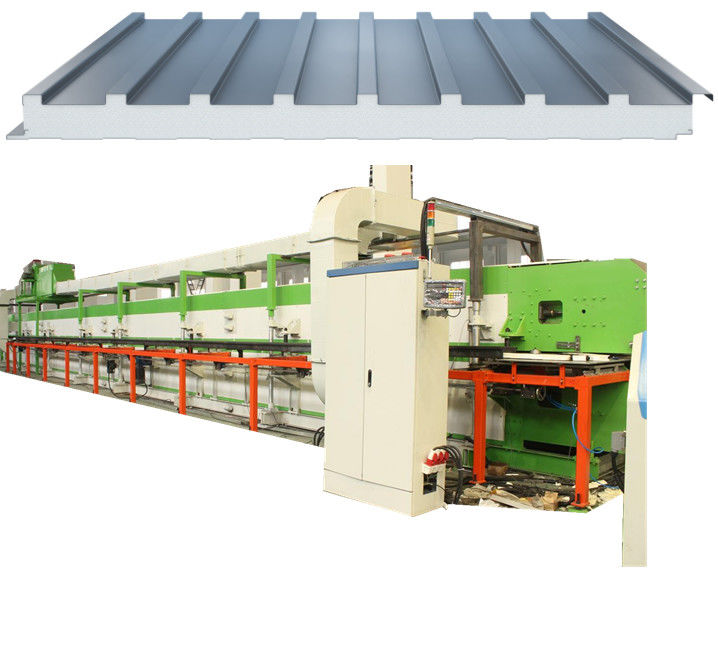

एल्यूमीनियम महान दीवार पैनलों छतों और बाहरी मंडपों में दीवारों के लिए आदर्श हैं, सूरज कमरे, और छतें, जो प्रभावी गर्मी इन्सुलेशन, जलरोधक और सूर्य संरक्षण प्रदान करती हैं। निम्नलिखित रेखाचित्र प्रोफ़ाइल लें:

एल्यूमीनियम मिश्र धातु पीआईआर अछूता ग्रेट वॉल पैनलरोलिंग मोल्डिंग मशीन:

उत्पादन लाइन निम्नलिखित तत्वों से बनी है:

मैं.मुख्य भूमिका निभाने वाला

5 टन की हाइड्रोलिक अनलॉन्डिंग मशीन 2 सेट ट्रॉली के साथ

1250 ग्रेट वॉल प्लेट फोर्मिंग मशीन (ऊपरी/नीचे प्लेट) 2 सेट

II. हीटिंग उपकरण

गर्म हवा हीटिंग सुरक्षा प्रणाली 1 सेट

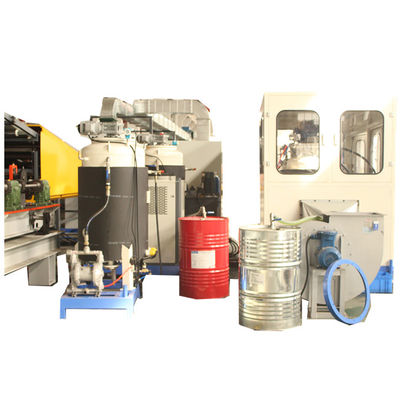

III. उच्च दबाव फोमिंग मशीन

दो घटक उच्च दबाव फोमिंग मशीन 1 सेट

अनुवाद स्वीपिंग डिवाइस 1 सेट

IV. डबल ट्रैक लैमिनेटिंग मशीन

24 एम स्टील चेन प्लेट लैमिनेटिंग मशीन 1 सेट

स्क्रू लिफ्टिंग डिवाइस 1 सेट

साइड ब्लॉक डिवाइस (एक मोटाई) 1 सेट

V. बैंड देखा काटने की मशीन

बैंड देखा ट्रैकिंग काटने की मशीन 1 सेट

1 सेट तेज़ कन्वेयर बेल्ट

इलेक्ट्रॉनिक नियंत्रण प्रणाली का 1 सेट

मुख्य तकनीकी मापदंड एल्यूमीनियम मिश्र धातु पीआईआर अछूता ग्रेट वॉल पैनलरोलिंग मोल्डिंग मशीन

उत्पादन बोर्ड विनिर्देश: चौड़ाई 1250

मोटाई 30 मिमी

कस्टमइज़ेलम्बाई

पैनल सामग्रीः रंगीन स्टील प्लेट

कोर सामग्रीः कठोर पॉलीयूरेथेन

घनत्वः 40~60 किलोग्राम/एम3

उत्पादन लाइन की गतिः 6~8m/min (0~50Hz चर आवृत्ति गति विनियमन)

डबल ट्रैक लेमिनेटिंग कन्वेयर की लंबाईः 24 मीटर (वास्तविक लंबाई 24 मीटर)

गर्म हवा परिसंचरण अधिकतम तापमानः 60 °C

उत्पादन लाइन के आयाम (लंबाई x चौड़ाई x ऊंचाई): लगभग 90m (L) x 6m (W) x 6m (H)

कुल शक्ति: लगभग 160kw

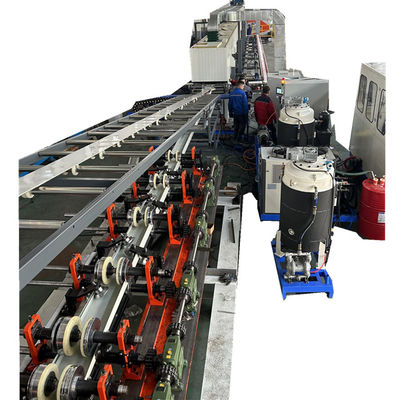

◆पैनल बनाने की मशीनः

मोल्डिंग इकाई में दो मोल्डिंग मशीनें होती हैं, अर्थात् फ्रंट प्लेट और बैक प्लेट। ग्राहक उत्पादन आवश्यकताओं को पूरा करने के लिए कई मोल्डिंग इकाइयों को भी अनुकूलित कर सकते हैं।

एल्यूमीनियम कॉइल विनिर्देशोंः चौड़ाई 1250mm, मोटाई 0.3-0.5mm

मोल्डिंग प्रक्रियाः 30 प्रक्रियाएं

रोलर शाफ्ट का व्यास: ø 80

अधिकतम आकार देने की गतिः 10 मीटर/मिनट

शक्तिः 7.5kw ए.सी.

चर आवृत्ति स्टेपलेस गति विनियमन

प्री-हीटिंग डिवाइस

प्रक्रिया की आवश्यकताओं को पूरा करने के लिए, बोर्ड को तरल छिड़काव से पहले प्रीहीट करने की आवश्यकता होती है। आम तौर पर बोर्ड की सतह का प्रीहीटिंग तापमान 25-35 है°सी, जो प्रक्रिया मापदंडों जैसे कि तरल कच्चे माल के अनुपात और फोमिंग गति से संबंधित है। यह गीले अंत की आवश्यकताओं से निर्धारित होता है।प्रीहीटिंग एक हीटिंग ट्यूब के माध्यम से स्टील प्लेट की सतह को गर्म करके सेट किया जा सकता है,

प्रीहीटिंग एक निश्चित संख्या में इलेक्ट्रिक हीटिंग ट्यूब सेट करता है जिन्हें अलग से समूहीकृत और नियंत्रित किया जा सकता है

तापमानः 50 डिग्री (समायोज्य)

तापमान नियंत्रणः डिजिटल डिस्प्ले स्व-नियंत्रण

स्टील प्लेट तापमानः आम तौर पर प्लेट की सतह का प्रीहीटिंग तापमान 25-35 है°C, (नीले छोर की आवश्यकताओं से निर्धारित)

हीटिंग पावरः 32kw

डबल ट्रैक लेमिनेटिंग कन्वेयर

एक ऊपरी और एक निचला क्रॉलर कन्वेयर।

ट्रैक की लंबाईः 24 मीटर

ट्रैक की लंबाईः 24 मीटर

समायोज्य फोमिंग चौड़ाईः 900 मिमी

ट्रैक चेन प्लेट की लंबाईः 1200 मिमी

ट्रैक चेन प्लेट की चौड़ाईः 220 मिमी

ट्रैक चेन प्लेट सामग्रीः 16MN

ट्रैक चेन प्लेट की मोटाईः कुल मोटाई 60 मिमी

ऊपरी ट्रैक खोलने की ऊंचाईः 200 मिमी

निचले ट्रैक का कामकाजी मुखौटा ऊंचाईः 1200 मिमी

गाइड रेल सामग्रीः GCr15, सतह कठोरता HRC58-62 °

समायोज्य गतिः 3-10m/min

असर दबावः 0.6bar/cm2

कन्वेयर शक्तिः 5.5kw × 2, चर आवृत्ति स्टेपलेस गति विनियमन

सर्पिल लिफ्टिंग: 24 टुकड़े

पेंच व्यास Φ 70 मिमी

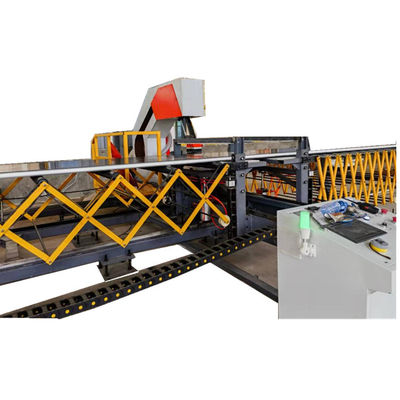

स्वचालित ट्रैकिंगऔर कतरनीमशीन

इस मशीन में एक आधार, एक अनुदैर्ध्य गतिशील तंत्र, एक काटने की मशीन और एक वैक्यूम क्लीनर शामिल है। अनुदैर्ध्य गतिशील फ्रेम मशीन आधार के रैखिक गाइड रेल पर स्थापित है,और एक मोटर के माध्यम से लेमिनेटिंग मशीन के अनुदैर्ध्य आंदोलन के साथ समन्वित है, रिड्यूसर और स्क्रू ड्राइव, और शीट धातु के काटने के पूरा होने के बाद जल्दी से अपनी मूल स्थिति में लौटता है।

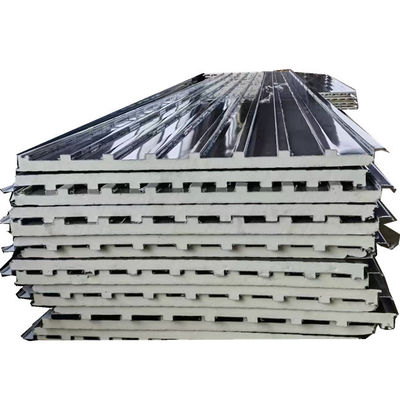

अब हम तैयार उत्पाद और ओवरलैपिंग प्रभाव की जांच करते हैंः

यदि आपको अधिक जानकारी की आवश्यकता है, तो कृपया किसी भी समय हमसे संपर्क करें।
