उत्पाद विवरण:
|
| Product Effective Width: | 1000mm | Receuving Table: | manual one or stacker one |
|---|---|---|---|
| Mode: | Step tile machine | Shaft Diameter: | 60mm |
| Control System: | PLC | Transmission Way: | One side is by 1 inch double chain |
| Stacker: | Manual one or hydraulic one | Work Power: | 7.5kw |
| Cutting Tolerance: | ±1mm | Coil Width: | 914-1450 mm |
| Shaft: | 80mm | Life Time: | 12 years |
| Middle Plate Thickness: | 20mm | Rolling Spacer: | Anti rusty treatment |
| Speed: | 7 to 12 meter per minute | ||
| प्रमुखता देना: | स्टील अस्तर रोलिंग मशीन,स्वचालित आकार समायोज्य रोलिंग मशीन |
||

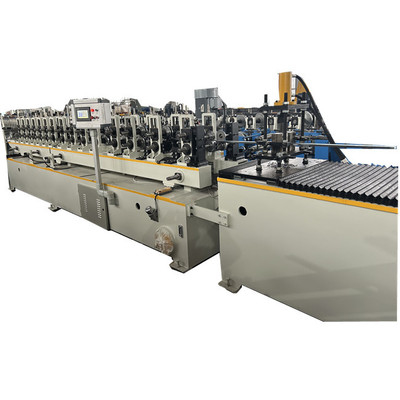

स्वचालित आकारएसमायोज्यएसतिलLविसर्जितरोलिंग एमआचिन
इस्पात अस्तर का क्या कार्य है और किन परिस्थितियों में इस्पात अस्तर लगाना आवश्यक है?
1भवनों के दरवाजे और खिड़कियों को पर्यावरण के प्रभावों, मुख्य रूप से हवा के दबाव और वर्षा और बर्फ के आक्रमण के साथ-साथ उपयोग के दौरान स्विचिंग बल और स्व-गुरुत्वाकर्षण का सामना करना चाहिए।
2हवा के बल से दरवाजे और खिड़कियों के घटकों (जैसे क्षैतिज सलाखों, मोलियन और खिड़की के फ्रेम) के साथ-साथ फ्रेम और बैंड्स के झुकने और विकृत होने का मुख्य कारण है।दरवाजों और खिड़कियों की सुरक्षा मुख्य रूप से हवा के बल का सामना करने की उनकी क्षमता पर निर्भर करती है, आमतौर पर गैस के दबाव मूल्य द्वारा मापा जाता है जो वे प्रति इकाई क्षेत्र में सहन करते हैं।
3कठोर पीवीसी प्लास्टिक के यांत्रिक गुण इस्पात, एल्यूमीनियम और लकड़ी के गुणों से बहुत कम हैं, विशेष रूप से कठोर पीवीसी प्लास्टिक की झुकने की ताकत लकड़ी की तुलना में केवल 1/4 है।एल्यूमीनियम के 1/28एल्यूमीनियम और स्टील प्रोफाइल के समान क्रॉस-सेक्शन के आकार और आकार के तहत, कठोर पीवीसी प्लास्टिक प्रोफाइल का झुकने का प्रदर्शन बहुत खराब है।
4इस असुविधा को दूर करने के लिए,दरवाज़ों और खिड़कियों के निर्माण के लिए उपयोग किए जाने वाले कठोर पीवीसी प्रोफाइलों के क्रॉस-सेक्शन के आयाम स्टील और एल्यूमीनियम दरवाज़ों और खिड़कियों के प्रोफाइल की तुलना में बड़े होने के लिए डिज़ाइन किए गए हैं.
5इसी समय, दरवाजे और खिड़कियों की तनाव स्थितियों को पूरा करने के लिए इसके क्रॉस सेक्शन के आकार के यांत्रिक गुणों को यथासंभव उचित होना चाहिए।
6उपरोक्त विधियां दरवाजों और खिड़कियों के यांत्रिक प्रदर्शन की आवश्यकताओं को पूरी तरह से पूरा नहीं कर सकती हैं।
7एक अन्य महत्वपूर्ण उपाय यह है कि पीवीसी प्लास्टिक प्रोफाइल की गुहा में स्टील प्रबलित स्टील, जिसे स्टील अस्तर के रूप में भी जाना जाता है, जब दरवाजे और खिड़कियों का एक एकल प्रोफाइल एक निश्चित लंबाई से अधिक हो।

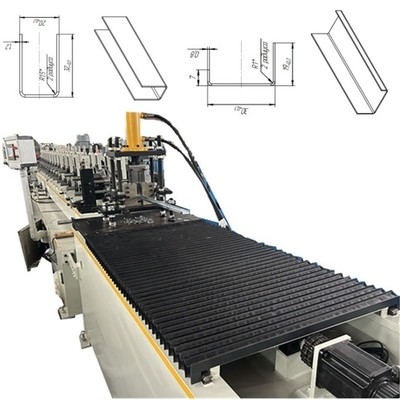

यहाँ कुछ धातु यू चैनल स्टील अस्तर प्रोफाइल आकार और अपने संदर्भ के लिए ड्राइंग प्रोफाइल हैं:
| विवरण |
|
आकार समायोज्य स्टील अस्तर मशीन 3 टन के मैनुअल डेकोइलर के साथ 5 सेट काटने के ब्लेड के साथ |
ग्राहक ड्राइंग प्रोफाइल और आकारःसामग्री की मोटाई 0.8 से 2.0 मिमी
कार्यप्रवाह
स्वचालित आकारएसमायोज्यएसतिलLविसर्जितरोलिंग एमआचिन
| मशीन के घटक | |
| मशीन का नाम | QTY (सेट) |
| 3 टन का मैनुअल डिकोइलर | 1 |
| एक सर्वो मोटर 7.5kw, एक ट्रांसमिशन शक्ति 11kw के साथ मुख्य रोल बनाने की मशीन | 1 |
| समायोज्य रिसीवर टेबल | 1 |
| शीतलन प्रणाली के साथ ऊर्जा टैंक के साथ हाइड्रोलिक स्टेशन | 1 |
| पीएलसी नियंत्रण प्रणाली | 1 |
मशीन पैरामीटर
5 टी डबल हेड हाइड्रोलिक डेकोइलर
3 टन मैनुअल decoiler, हम डिफ़ॉल्ट के रूप में दे देंगे
लेकिन अगर आपको डबल हेड डेकोइलर पसंद है, तो हम आपके लिए भी बना सकते हैं।
डबल हेड हाइड्रोलिक अनकोइलरवैकल्पिक
संरचनाः दो-स्टेशन रूप, एक घूर्णी असर से सुसज्जित है जिसे 180 डिग्री तक घुमाया जा सकता है, हाइड्रोलिक स्लाइडर प्रकार का विस्तार और संकुचन (वैकल्पिक मैनुअल विस्तार), वायु डिस्क ब्रेक।लाभ: एक काम और एक खिला गति के लिए तैयार, संचालित करने के लिए आसान
संरचना का प्रकार: एकल पक्षीय हाइड्रोलिक विस्तारित तंग, जो स्टील कॉइल को वैकल्पिक रूप से खिलाते हैं।
1. स्टील पट्टी चौड़ाईः 39.88-300 मिमी
2) मोटाईः 0.4 से 1.5 मिमी
3) स्टील कॉइल ओ.डी. :Φ900-Φ1800 मिमी
4) स्टील कॉइल आई.डी. :Φ500-Φ520 मिमी
5) स्टील कॉइल वजनः अधिकतम 5 टन

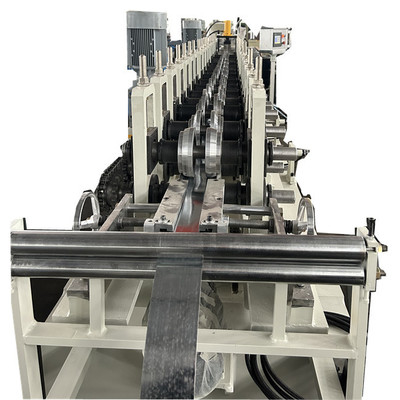

भोजन का भाग
दबाव रोलर सामग्रीःस्टेनलेस स्टील
फ़ीड चौड़ाई समायोजनःमैनुअल

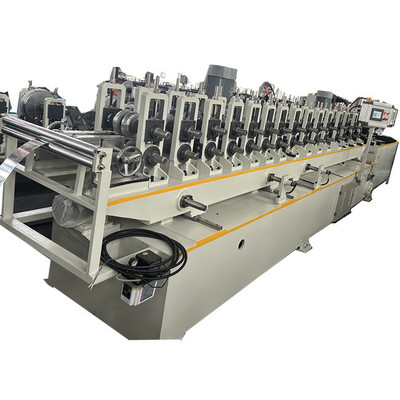

मुख्य रोल बनाने की मशीन
| मुख्य रोल बनाने की मशीन | |
| वोल्टेज | 380V, 50Hz, 3Phase (ग्राहक के अनुरोध पर) |
| फ्रेम प्रकार | मोटाई 30 मिमी के स्मारक मेहराब फ्रेम |
| ड्राइव मोड | ट्रांसमिशन के रूप में चेन |
| रोलर्स की सामग्री | GCr12mov |
| शाफ्ट की सामग्री | 45# स्टील टेम्परिंग के साथ |
| शाफ्ट का व्यास | Φ70 मिमी |
| रोलर्स की संख्या | 4 रोलर स्टेशन से पहले और 16 रोलर स्टेशन के बाद |
| मुख्य शक्ति | 7.5kw+11kw |
| इस्पात कॉइल के कच्चे माल | जस्ती स्टील की प्लेट |
| सामग्री की मोटाई | 2 मिमी |
| आकार देने की गति | 25 मीटर प्रति मिनट बिना छिद्र के |

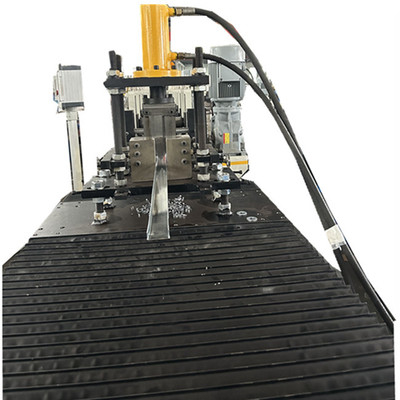

कतरनी तंत्र
| ब्लेड की सामग्री | GCr12 बुझाना |
| विद्युत आपूर्ति | हाइड्रोलिक शक्ति |
| नोटः एक आकार एक काटने के ब्लेड। | |
प्राप्त करने वाला तालिका
| तालिका मात्रा | 1 सेट |
| तालिका की लंबाई | 3 मीटर प्रति सेट |
हाइड्रोलिक स्टेशन
| हाइड्रोलिक मोटर शक्ति |
7.5kw x2 ऊर्जा टैंक के साथ छिद्रण के लिए दोहरी मोटर |
| हाइड्रोलिक तेल | 46# हाइड्रोलिक तेल |
विद्युत नियंत्रण प्रणाली
बस आकार दर्ज करें और फिर यह बदल जाएगा
| भाषा | चीनी और अंग्रेजी या अनुकूलित के रूप में |
| वोल्टेज | 415V 50Hz 3 चरण (ग्राहक के अनुरोध के अनुसार) |
| लंबाई माप | पीएलसी द्वारा स्वचालित रूप से नियंत्रित |
| मात्रा माप | पीएलसी द्वारा स्वचालित रूप से नियंत्रित |
| लंबाई सहिष्णुता | 3m±1.5mm |
| ऑपरेटिंग पैनल | टच स्क्रीन और बटन एक साथ |
| पीएलसी का ब्रांड | डेल्टा (ताइवान) |
