उत्पाद विवरण:
|
| Length: | 6.5m | Roll Forming Speed: | 15-20m/min |
|---|---|---|---|
| Speed: | 10-15m/min | Roller Width: | 400mm |
| Drive Type: | Chain Drive | Power Supply: | 380V, 50Hz, 3Phase |
| Forming Station: | 17 | Main Motor: | 12.1KW |
| Material: | Galvanized Steel | Forming Speed: | 30m/min |
| Feeding Width: | 1250mm, 1250mm | Appliance: | PLC, Touch screen, Inverter, Encorder |
| Roll Material: | high grade 45# steel | Machine Size: | 8.5m*1.5m*1.2m |
| Power: | 5.5+5.5KW | ||
| प्रमुखता देना: | जस्ती टाइल छत शीट बनाने की मशीन,डबल लेयर छत शीट बनाने की मशीन,चेन ड्राइव छत शीट बनाने की मशीन |
||

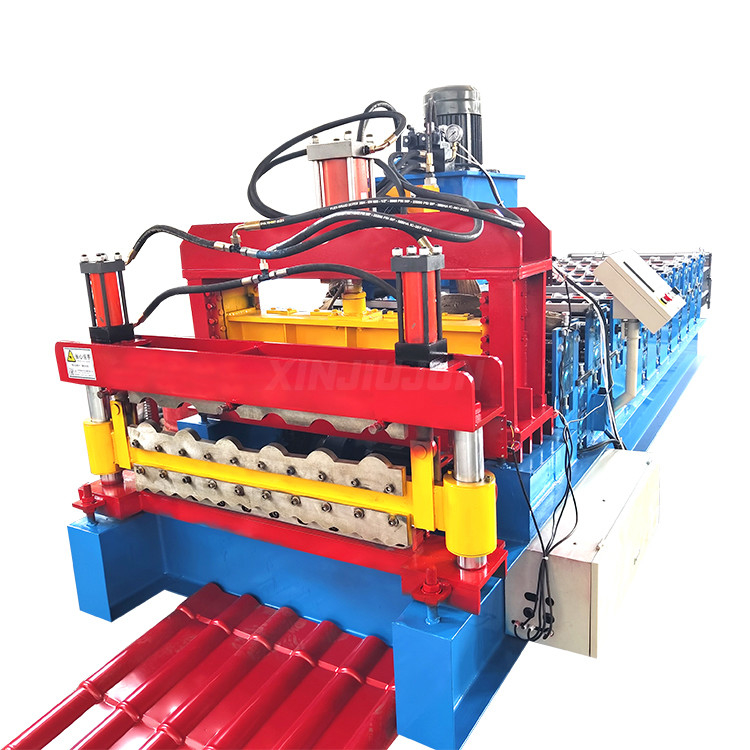

नई उच्च गुणवत्ता वाली डबल लेयर गैल्वेनाइज्ड टाइल छत शीट बनाने की मशीन
डबल लेयर रोल बनाने वाली मशीन के विभिन्न प्रकार हैं जिनका उपयोग तरंगदार शीट और आईबीआर शीट या ग्लेज़्ड टाइल शीट के साथ किया जाता है।छत टाइल शीट व्यापक रूप से औद्योगिक कारखाने के कई प्रकार में प्रयोग किया जाता है, नागरिक भवनों, और संलग्न भाग उत्पाद के लिए छत बोर्ड यह सुंदर उपस्थिति, टिकाऊ उपयोग और इतने पर का लाभ है।
हमारी स्वचालित डबल परत रोल बनाने की मशीन में decoiler, फीडिंग और लेवलिंग डिवाइस, प्री-शेयर, रोल बनाने की प्रणाली, हाइड्रोलिक पोस्ट कटिंग, रन आउट टेबल,हाइड्रोलिक स्टेशन और पीएलसी (नियंत्रण प्रणाली).
लंबी उत्पादन लाइन, अंतिम उत्पादों पर अच्छी प्रोफ़ाइल आकार; समय की बचत और श्रम की बचत, जो उत्पादन दक्षता में बहुत सुधार और वर्तमान उत्पादन के लिए उपयुक्त है।इस मशीन को संचालित करने के लिए आसान है और अच्छी सटीकता के साथ स्थिर चल रहा है.
यहाँहैआपके संदर्भ के लिए प्रोफ़ाइलः
कार्यप्रवाह

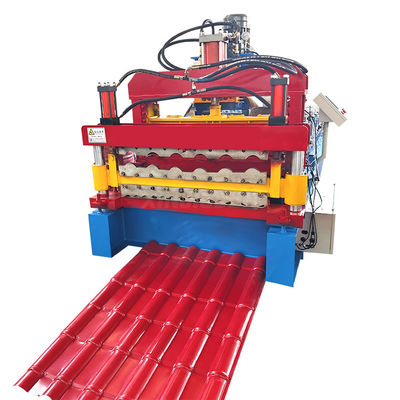

नई उच्च गुणवत्ता वाली डबल लेयर गैल्वेनाइज्ड टाइल छत शीट बनाने की मशीन
विनिर्देश
| पद | विनिर्देश |
| कच्चा माल | पीपीजीआई,पीपीजीएल,एल्यूमीनियम शीट या ग्राहकों की आवश्यकताओं के अनुसार |
| सामग्री की मोटाई | 0.15-0.8 मिमी या ग्राहकों की आवश्यकताओं के रूप में |
| डिकोइलर | मैनुअल decoiler मुक्त करने के लिए, भी हम इसके बजाय हाइड्रोलिक decoiler है |
| रोलर स्टेशन | 12-18 पंक्तियाँ (ग्राहक के चित्र पर निर्भर करती हैं) |
| शाफ्ट का व्यास | 70 मिमी, 75 मिमी, 80 मिमी ठोस शाफ्ट |
| रोलर्स की सामग्री | 45# स्टील, क्रोम उपचार के साथ, सतह को अधिक चिकनी बनाता है, कठोरता में सुधार करता है और घर्षण को रोकता है। दीर्घ सेवा जीवन |
| मशीन फ्रेम | 350# एच स्टील |
| प्रसारण | डबल चेन |
| आयाम ((L*W*H) | 6x1.5x1.4 मीटर |
| वजन | लगभग 7.5 टन |
| कटर सामग्री | Cr12 को बुझाने के उपचार के साथ |
| मुख्य शक्ति | 5.5KW |
| वोल्टेज | 380V 50Hz 3 चरण या ग्राहकों की आवश्यकताओं के अनुसार |
| आकार देने की गति | 15-50 मीटर/मिनट |
मुख्य घटक:
1. कोइलर कार के साथ हाइड्रोलिक डेकोइलर
विशेषताएं: मंडर और तहखाने decoiler के दो घटक हैं, मंडर को मैकेनिकल डिवाइस द्वारा मैन्युअल रूप से विस्तारित किया जाता है, मंडर को कॉइल को फिक्स करने के बाद,फिर वापस तहखाने के लिए एक साथ मंड्रेल के साथ कॉइल डाल दिया.
शक्तिः कोई नहीं;
खंडों को खोलने और बंद करने की शक्ति: यांत्रिक
खंड की घूर्णन शक्ति: खींचने के द्वारा बनाने प्रणाली;
खंड की संख्याः 4pcs;
खंड विस्तार की सीमाः 460 ~ 520 मिमी;
मंड्रिल के केंद्र की ऊंचाईः 0.65 मीटर;
खिला गतिः रोल बनाने वाली मशीन की गति पर निर्भर करती है।
2शीट गाइडिंग डिवाइस
विशेषताएंः सामग्री को सुचारू एवं सटीक रूप से खिलाया जाता है।
घटक: स्टील प्लेट प्लेटफार्म, दो पिचिंग रोलर्स, पोजीशन स्टॉपिंग ब्लॉक।
कोइल सही स्थिति में निर्देशित किया जाता है और रोल बनाने के उपकरण के लिए पारित
3रोल-फॉर्मिंग M/C:
मशीन के मुख्य फ्रेम को अलग से वेल्डेड किया जाता है और सतह पर सड़ने के बाद बाहरी दीवार को पेंच से जोड़ा जाता है।
रोलर सामग्री उच्च ग्रेड No.45 फोल्डेड स्टील है, जिसमें डिजिटल-नियंत्रित जुलूस है।
अंतिम उत्पाद की सटीकता सुनिश्चित करने के लिए रोलर्स के शाफ्ट को पीसने वाली मशीन द्वारा दो बार टूलींग किया जाता है।
रोलर्स को सटीक मशीन टूल्स द्वारा मशीनीकृत करने के बाद सतह पर 0.05 मिमी की मोटाई के साथ हार्ड क्रोम से लेपित किया जाता है। ताकि रोलर्स के लंबे जीवन को सुनिश्चित किया जा सके।
4. हाइड्रोलिक पोस्ट काटने
कार्यः काटने की क्रिया पीएलसी द्वारा नियंत्रित की जाती है। मुख्य मशीन स्वचालित रूप से बंद हो जाती है और काटने का कार्य होता है। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।
बिजली की आपूर्तिः हाइड्रोलिक स्टेशन;
फ्रेमः वेल्डिंग स्टील फ्रेम;
स्ट्रोक स्विचः गैर संपर्क फोटोइलेक्ट्रिक स्विच;
मोल्डिंग के बाद काटना: रोल मोल्डिंग के बाद शीट को आवश्यक लंबाई तक काटना।
लम्बाई मापनाः स्वचालित लम्बाई मापना
5हाइड्रोलिक स्टेशन:
इसे गियर व्हील तेल पंप द्वारा नियंत्रित किया जाता है। हाइड्रोलिक तेल टैंक में हाइड्रोलिक तेल भरने के बाद, पंप काटने की मशीन को काटने का काम शुरू करने के लिए ड्राइव करता है।
मैच उपकरण: इस प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप और विद्युत चुम्बकीय वाल्व के दो सेट शामिल हैं।
स्थिरता और जीवनकाल सुनिश्चित करने के लिए शीर्ष ब्रांड हाइड्रोलिक सिस्टम घटकों को अपनाया, रिसाव से बचें।
बंद तेल टैंक के माध्यम से कटर को प्रारंभिक शक्ति प्रदान करता है। यह काटने के बिना बंद है, जो शक्ति को बचा सकता है।
