धातु बॉक्स प्रोफाइल छत शीट रोल बनाने की मशीन पीएलसी नियंत्रित

धातुबीबैलपीरोफाइलआरउफ़िंगएसगर्मआरओलिंगएमअचिना

बॉक्स प्रोफाइल छत शीट वर्तमान में हमारे सबसे लोकप्रिय उत्पाद हैं क्योंकि वे एक बहुत ही प्रतिस्पर्धी मूल्य पर पुराने लहराती शैली के लिए एक आधुनिक विकल्प प्रदान करते हैं।प्रत्येक बॉक्स प्रोफाइल छत चादरें कीमत के आसपास 6.5USD/मीटर।

किस बॉक्स प्रोफाइल छत शीट?

बॉक्स प्रोफाइल छत शीट में छह प्रोफाइल और पांच घाटियां होती हैं जहां पानी बहता है। प्रोफाइल 32 मिमी गहरे होते हैं और 200 मिमी के केंद्र पर होते हैं। अतिरिक्त समर्थन और स्थिरता के लिए,दो अतिरिक्त पसलियों चादर की प्रत्येक घाटी में बनाई रोल किया जा सकता है.

जीबीआर के छत निर्माता फ्लैट लेपित स्टील के कोइल से बॉक्स प्रोफाइल छत शीट का निर्माण करते हैं, जिन्हें एक रोल फोर्मिंग मशीन के माध्यम से संसाधित किया जाता है। मशीन किसी भी लंबाई और मोटाई की चादरें बनाने में सक्षम है।

बॉक्स प्रोफाइल धातु के घुंघराले शीट का आधुनिक विकल्प है, जिसकी प्रभावी कवर चौड़ाई 1000 मिमी है।यह भी एक किनारे पर एक केशिका ग्रूव है जो सील स्ट्रिप्स का उपयोग करने की आवश्यकता को समाप्त करता है और सबूत है.

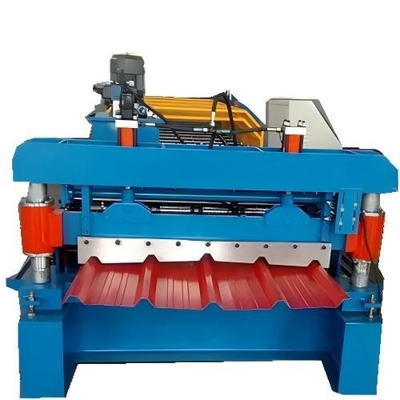

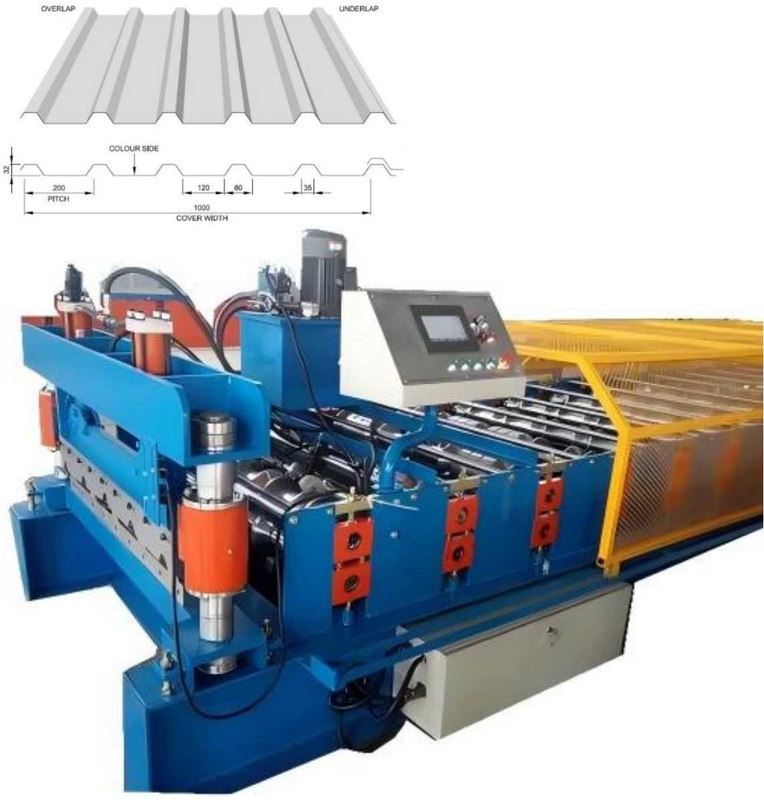

यहाँहैंरेखाचित्र प्रोफ़ाइल और तैयार उत्पादs:

धातु बॉक्स प्रोफाइल छत शीट रोलिंग मशीन का लेआउट

अनरोलिंग ✓ फ़ीडिंग और गाइडिंग ✓ रोल फोर्मिंग ✓ कट ऑफ ✓ कलेक्शन

धातुबीबैलपीरोफाइलआरउफ़िंगएसगर्मआरओलिंगएमअचिना

स्वचालित हाइड्रोलिक अनकोइलर

हाइड्रोलिक अनकोइलर स्टील कॉइल को पकड़ने और चलाने के लिए है। अनकोइलर न्यूनतम मैनुअल श्रम के साथ स्टील कोइल के त्वरित परिवर्तन की अनुमति देता है।uncoiler एक प्रतिक्रिया प्रणाली है कि रोल पूर्व की जरूरत नहीं है सुनिश्चित करता है के साथ संचालित किया जाता है कॉइल बारी करने के लिएऔर अनकोइलर ओवरकोलिंग की संभावना को कम करने के लिए आवश्यकतानुसार घूमेगा।

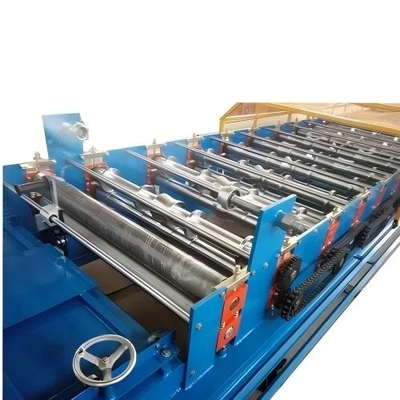

रोल बनाने की मशीन

कॉइल सामग्रीः GI, PPGI, SS, HR, CR. 235-550MPA

मोटाई सीमाः 0.2-0.8 मिमी

लाइन गतिः 15-20 मीटर/मिनट

मुख्य मोटर शक्तिः 7.5KW

मशीन वोल्टेज, आवृत्ति, चरण:440 वी, 50 हर्ट्ज, 3 चरण

रोल स्टेशनः 20 स्टेशन

रोलर सामग्रीःASTM 1045 क्रोमयुक्त सतह 58-62 डिग्री कठोरता के साथ, सीएनसी,

शाफ्ट व्यासः ¢76mm सामग्रीः ASTM1045 शमन और टेम्परिंग के साथ

ट्रांसमिशनः चेन द्वारा

मशीन बेस फ्रेम एच बीम वेल्डिंग स्टील को अपनाता है

स्टैंड के रूप में मशीन क्रोम स्तंभ

दुर्घटनाओं से बचने के लिए,सभी ड्राइव भाग सुरक्षा कोव को अपनाते हैं

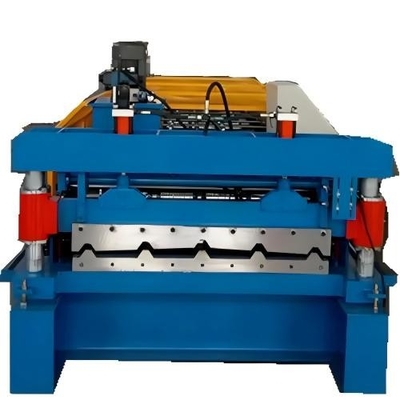

कटऑफ यूनिट

काटने का प्रकारः हाइड्रोलिक, छिद्रण हाइड्रोलिक इकाई के साथ कनेक्ट

हाइड्रोलिक, 5.5KWAC मोटर द्वारा काटने की शक्ति

हाइड्रोलिक कार्य दबावः 12-16Mpa

मोल्डिंग के बाद काटना: रोल मोल्डिंग से पहले शीट को आवश्यक लंबाई तक काटना

काटने की गतिः रोल बनाने वाला भाग काटने के दौरान NON-स्टॉप है

ब्लेड की सामग्रीःCr12 गर्मी उपचार के साथ

लम्बाई मापना: स्वचालित एन्कोडर लम्बाई मापना, ब्रांडः Omron

लंबाई की सहिष्णुताः +/- 1.5 मिमी प्रति टुकड़ा अंतिम उत्पाद

नियंत्रित बॉक्स

प्रोफाइल आयामों की प्रोग्राम करने योग्य सेटिंगः प्रदान की जानी चाहिए

प्रोग्राम करने योग्य काटने की इकाई, एक प्रोग्रामिंग चक्र में विभिन्न लंबाई, मात्रा प्रतिबंधों के बिना (ऑपरेटिंग उपकरण को बंद किए बिना)

काटने के कार्यक्रम के पूरा होने के बाद उपकरण के स्वचालित रोक

ऑपरेटिंग सिस्टम भाषाः अंग्रेजी और चीनी।

वोल्टेज, आवृत्ति, चरणः 415 वी, 50 हर्ट्ज, 3 चरण

लंबाई की गलतियों को आसानी से ठीक किया जा सकता है।

नियंत्रण कक्षः बटन प्रकार का स्विच और टच स्क्रीन

लंबाई की इकाईः मिलीमीटर (नियंत्रण कक्ष पर स्विच किया गया)
