उत्पाद विवरण:
|
| छिद्रण: | एडजस्टेबल | काटने का टुकड़ा: | 5 से 10 |
|---|---|---|---|
| बिजली: | अनुकूलित करना | मोटर: | डेल्टा/सीमेंस/या अनुकूलित |
| कच्चे माल की मोटाई: | 1.5-3 मिमी | पीएलसी नियंत्रण: | डेल्टा ब्रांड |
| शक्ति: | 7.किलोवाट | शाफ्ट की सामग्री: | 45 स्टील |
| मोटाई: | 0.3 से 0.6 मिमी | शाफ्ट परिधि: | 70 |
| हाइड्रोलिक काटने की शक्ति: | 5.5 kw | मुख्य मोटर शक्ति: | 7.5 किलोवाट |
| ब्लेड सामग्री काटना: | Cr12 | स्टेशनों का गठन: | 34 रोलर्स स्टेशन |
| प्रमुखता देना: | निर्माण छत धातु पीबीसी पैनल मशीन,धातु पीबीसी पैनल छत शीट मशीन,पक्ष धातु पीबीसी पैनल मशीन |
||
एमपीबीसीपीअंगूठीआरउफ़िंगएसगर्मएमअचिना
छोटे तरंगदार धातु प्रोफाइल टिकाऊ हैं लेकिन अभी तक वजन रहित हैं। वास्तव में,हम तरंगदार या तरंगदार छत शीट मशीनों का उत्पादन करने के लिए सबसे अच्छी मशीन को गहरा करने के लिए काम कर रहे हैं।छत और साइड बनाने के लिए अत्यधिक लोकप्रियहाल ही में घुंघराले धातु पैनलों ने आधुनिक समकालीन छत और साइडिंग के रूप में जबरदस्त लोकप्रियता हासिल की है।
हमारी छत शीट मशीन में डेकोइलर, फीडिंग और लेवलिंग डिवाइस, प्रति-शेयर, रोल बनाने की प्रणाली, हाइड्रोलिक पोस्ट कटिंग, रन आउट टेबल, हाइड्रोलिक स्टेशन और पीएलसी ((नियंत्रण प्रणाली) शामिल है।450 एमपीए तक की शक्ति वाले मानक उत्पादों का उत्पादन करें,लंबी उत्पादन लाइन, अंतिम उत्पादों पर अच्छी प्रोफ़ाइल आकार; समय की बचत और श्रम की बचत, जो उत्पादन दक्षता में काफी सुधार और वर्तमान उत्पादन के लिए उपयुक्त है।इस मशीन को संचालित करने के लिए आसान है और अच्छी सटीकता के साथ स्थिर चल रहा है.

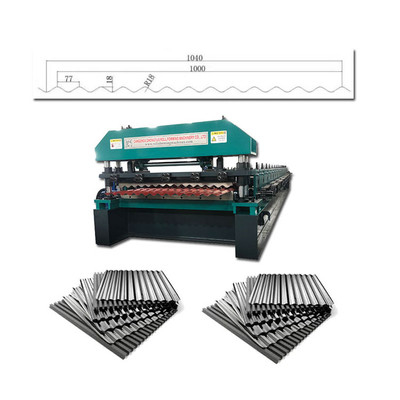

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः
पीबीसी पैनल छत शीट क्या हैः
पीबीसी पैनलों का उपयोग छत और दीवार अनुप्रयोगों दोनों के लिए किया जा सकता है। पीबीसी पैनलों को एक इमारत संरचना से उजागर फास्टनरों के साथ जोड़ा जाता है और अक्सर क्षैतिज दीवार अनुप्रयोगों में उपयोग किया जाता है।
एमपीबीसीपीअंगूठीआरउफ़िंगएसगर्मएमअचिना
प्रसंस्करण प्रवाहः
Decoiler→feeding material→roll forming→cutting→product प्राप्त करना
पूरी लाइन का तकनीकीः
|
5 टन का मैनुअल डेकोइलर |
1क्षमताः 5 टन 2कॉइल का व्यास:450-550 मिमी समायोज्य 3. कॉइल चौड़ाईः अधिकतम1350mm 4. अन-संचालित, मैन्युअल नियंत्रण स्टील कॉइल आंतरिक छेद सिकुड़ने और बंद |
|
मैनुअल प्री-कटर |
प्री-कटर स्टील कॉइल उपकरण के लगातार प्रतिस्थापन के लिए उपयुक्त है, आसान प्रतिस्थापन और स्टील कॉइल की बर्बादी को कम करने के लिए स्टील कॉइल को पहले से काटने के लिए। |
|
मुख्य बनाने की मशीन |
1मुख्य फ्रेमः 400 मिमी एच बीम संरचना, 20 मिमी मोटाई के वेल्डेड स्टील मध्य समर्थन प्लेट के साथ। 2.संरचना स्टेशन: 24 स्टेशन 3रोलर सामग्रीःउच्च ग्रेड 45# स्टील,क्रोमाइज्ड उपचार,जो रोलर्स की सतह को अधिक चिकनी बनाता है,कठोरता में सुधार करता है और घर्षण को रोकता है, संक्षारण विरोधी सेवा जीवन में वृद्धि करता है 4.शाफ्ट सामग्रीःउच्च ग्रेड 45#,टेंपरिंग उपचार,विकृत होने से रोकना और कठोरता में सुधार करना 5.शाफ्ट व्यास: 80 मिमी, ठोस 6. मोटर शक्तिः7.5kw 7.गतिः0-20m/min 8. वोल्टेजः 380V, 50HZ,3P ((या अनुरोध पर) 9. ट्रांसमिशनः 1 इंच डबल चेन द्वारा, चीनी प्रसिद्ध ब्रांड एचआरबी |
|
हाइड्रोलिक काटने की मशीन |
1. ब्लेड सामग्रीःGcr12 बुझाने का उपचार 2. लंबाई सहिष्णुताः±1 मिमी 3हाइड्रोलिक शक्तिः5.5kw 4हाइड्रोलिक स्टेशन में वायु शीतलन प्रणाली के साथ 5काटने की विशेषताःस्थिर और सुरक्षित कार्य स्थिति और कम शोर। 6तेल पाइप और तारों का कनेक्शनः सभी पाइप और तारों को संख्याओं या अक्षरों से चिह्नित किया जाएगा, ताकि नए के लिए कनेक्ट करना आसान हो। |
|
नियंत्रण प्रणाली |
1आवृत्ति परिवर्तक: डेल्टा 2स्क्रीनः टच स्क्रीन 3. पीएलसी ब्रांडः डेल्टा 4.भाषा:चीनी और अंग्रेजी ((या ग्राहकों के अनुरोध पर) 5. एन्कोडर: ओमरोन 6विशेषताःनियंत्रण प्रणाली बहु आदेश इनपुट का समर्थन करती है,यह विभिन्न उत्पादन आवश्यकताओं से मेल खा सकती है 7कार्य: काटने की लंबाई नियंत्रण, काटने की मात्रा नियंत्रण, और गति नियंत्रण |
| टेबल से बाहर चला गया |
1.लंबाई:3 मीटर 2मात्रा: 2 सेट |
| स्पेयर पार्ट |
|
भोजन उपकरण
धातु की कॉइल को रोलर्स और गाइडों के एक सेट के माध्यम से मशीन में खिलाया जाता है ताकि एक चिकनी और निरंतर प्रक्रिया सुनिश्चित हो सके।
1कच्चे माल की सतह को सुरक्षित रखने के लिए रबर रोलर्स का उपयोग करता है।
2हाथ के पहियों का उपयोग करके कच्चे माल की विभिन्न मोटाई के लिए आसान समायोजन।
3प्लेटफ़ॉर्म की चौड़ाई को हैंडव्हील के माध्यम से आसानी से समायोजित किया जा सकता है, जिसमें स्टील शीट के किनारों की सुरक्षा के लिए अंतर्निहित बीयरिंग हैं।
रोल बनाने वाला यंत्र
यह मशीन का दिल है, जहां धातु शीट को तरंगबद्ध प्रोफाइल में बनाया जाता है। विशेष रूप से डिजाइन किए गए रोलर्स और मोल्ड की एक श्रृंखला धातु को आकार देती है क्योंकि यह इस खंड से गुजरती है।
1.45# स्टील,क्रोमेड उपचार (Cr मोटाईः0.05 मिमी), विरोधी जंग, बढ़ी हुई कठोरता, लंबी सेवा समय के लिए मोटी क्रोम अच्छी कठोरता।
2. प्रत्येक रोलर संख्या है और कीनोट्स के साथ, यह शाफ्ट पर स्थिर रूप से तय कर सकते हैं
ट्रांसमिशन डिवाइस
गियरबॉक्स ट्रांसमिशन, स्थिर और कोई ढीला नहीं।
हाइड्रोलिक कटिंग डिवाइस
धातु की शीट को घुमावदार करने के बाद, शीट को वांछित लंबाई तक काटने के लिए एक काटने की मशीन का उपयोग किया जाता है। यह विभिन्न तरीकों से प्राप्त किया जा सकता है, जैसे कि कतरनी या घूर्णन काटने।
1.काम का प्रकारःहाइड्रोलिक सर्वो ट्रैक काटने वाला सर्वो मोटर 5.5KW
2ड्राइविंग विधिःस्तंभ प्रकार के अनुसार सिलेंडर
3हाइड्रोलिक मोटर की शक्तिः 4 किलोवाट
4. कटर सामग्रीः GB-Cr12 गर्मी उपचार के साथ
5. काटने की लंबाई सहिष्णुता ± 10m/2mm
पीएलसी नियंत्रण प्रणाली
आधुनिक मशीनों में एक नियंत्रण प्रणाली है जिससे ऑपरेटर पैरामीटर सेट कर सकते हैं, उत्पादन प्रक्रिया की निगरानी कर सकते हैं और जरूरत पड़ने पर समायोजन कर सकते हैं।इसमें टचस्क्रीन इंटरफेस और प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) जैसी सुविधाएं शामिल हो सकती हैं।.
ब्रांड
पीएलसी ब्रांडः डेल्टा
इन्वर्टर ब्रांड: डेल्टा लो इलेक्ट्रिक पार्टः श्नाइडर
एन्कोडरः ओमरोन
कार्यः
1. विमानन प्लग को अपनाया गया, स्थापना आसान है.
2पूर्ण स्वचालित आसान संचालन।
3.ऑपरेशन भाषा:अंग्रेजी ((अनुकूलित प्रदान करें)
4राष्ट्रीय सह-बीमा, स्पेयर पार्ट्स ब्रांड सीमेंस और श्नाइडर
हाइड्रोलिक स्टेशन
7लंबे समय तक उपयोग के लिए शीतलन प्रणाली के साथ.5kw मोटर।
स्वचालित स्टैकर
3 मीटर का कन्वेयर
स्वचालित स्टैकर
6 मीटर स्वचालित स्टैकर
