उच्च गति वाले धातु छत शीट रोल बनाने की मशीन

उच्च गति वाले धातु छत शीट मशीन

उच्च गति वाली तरंगदार धातु छत शीट मशीन एक औद्योगिक उपकरण है जिसे तरंगदार धातु छत शीट के कुशल और तेजी से निर्माण के लिए डिज़ाइन किया गया है।इन चादरों का उपयोग आमतौर पर निर्माण में छत के प्रयोजनों के लिए उनकी स्थायित्व के कारण किया जाता हैयह मशीन धातु की चादरों को तैयार करने, काटने और उन्हें वांछित लहराती प्रोफाइल में आकार देने की प्रक्रिया को स्वचालित करती है।

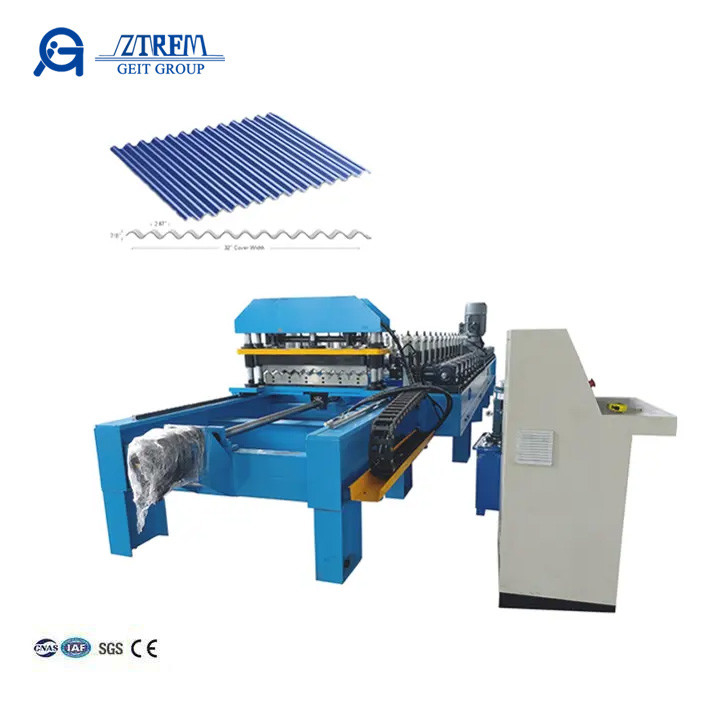

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः

प्रसंस्करण प्रवाहः
Decoiler→feeding material→roll forming→cutting→product प्राप्त करना

उच्च गति वाले धातु छत शीट मशीन

भोजन उपकरण
धातु की कॉइल को रोलर्स और गाइडों के एक सेट के माध्यम से मशीन में खिलाया जाता है ताकि एक चिकनी और निरंतर प्रक्रिया सुनिश्चित हो सके।
1कच्चे माल की सतह को सुरक्षित रखने के लिए रबर रोलर्स का उपयोग करता है।
2हाथ के पहियों का उपयोग करके कच्चे माल की विभिन्न मोटाई के लिए आसान समायोजन।
3प्लेटफ़ॉर्म की चौड़ाई को हैंडव्हील के माध्यम से आसानी से समायोजित किया जा सकता है, जिसमें स्टील शीट के किनारों की सुरक्षा के लिए अंतर्निहित बीयरिंग हैं।

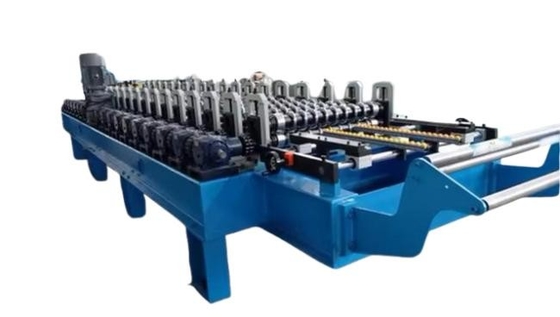

रोल बनाने वाला यंत्र
यह मशीन का दिल है, जहां धातु शीट को तरंगबद्ध प्रोफाइल में बनाया जाता है। विशेष रूप से डिजाइन किए गए रोलर्स और मोल्ड की एक श्रृंखला धातु को आकार देती है क्योंकि यह इस खंड से गुजरती है।
1.45# स्टील,क्रोमेड उपचार (Cr मोटाईः0.05 मिमी), विरोधी जंग, बढ़ी हुई कठोरता, लंबी सेवा समय के लिए मोटी क्रोम अच्छी कठोरता।

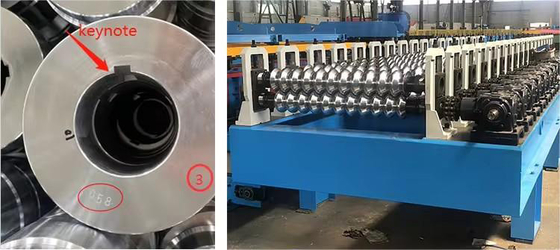

2. प्रत्येक रोलर संख्या है और कीनोट्स के साथ, यह शाफ्ट पर स्थिर रूप से तय कर सकते हैं

ट्रांसमिशन डिवाइस
गियरबॉक्स ट्रांसमिशन, स्थिर और कोई ढीला नहीं।

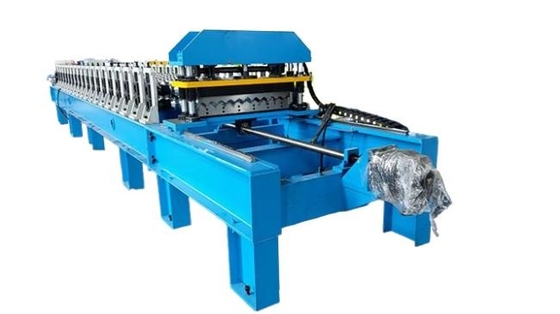

हाइड्रोलिक कटिंग डिवाइस

धातु की शीट को घुमावदार करने के बाद, शीट को वांछित लंबाई तक काटने के लिए एक काटने की मशीन का उपयोग किया जाता है। यह विभिन्न तरीकों से प्राप्त किया जा सकता है, जैसे कि कतरनी या घूर्णन काटने।
1.काम का प्रकारःहाइड्रोलिक सर्वो ट्रैक काटने वाला सर्वो मोटर 5.5KW
2ड्राइविंग विधिःस्तंभ प्रकार के अनुसार सिलेंडर
3हाइड्रोलिक मोटर की शक्तिः 4 किलोवाट
4. कटर सामग्रीः GB-Cr12 गर्मी उपचार के साथ
5. काटने की लंबाई सहिष्णुता ± 10m/2mm

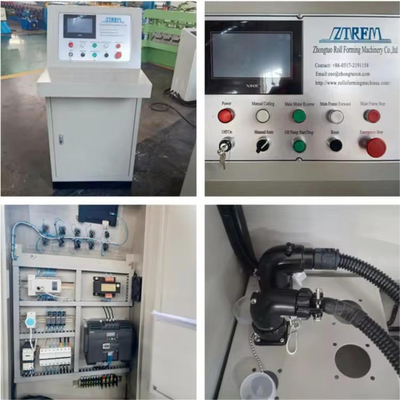

पीएलसी नियंत्रण प्रणाली
आधुनिक मशीनों में एक नियंत्रण प्रणाली है जिससे ऑपरेटर पैरामीटर सेट कर सकते हैं, उत्पादन प्रक्रिया की निगरानी कर सकते हैं और जरूरत पड़ने पर समायोजन कर सकते हैं।इसमें टचस्क्रीन इंटरफेस और प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) जैसी सुविधाएं शामिल हो सकती हैं।.
ब्रांड
पीएलसी ब्रांडः डेल्टा
इन्वर्टर ब्रांड: डेल्टा लो इलेक्ट्रिक पार्टः श्नाइडर
एन्कोडरः ओमरोन
कार्यः
1. विमानन प्लग को अपनाया गया, स्थापना आसान है.
2पूर्ण स्वचालित आसान संचालन।
3.ऑपरेशन भाषा:अंग्रेजी ((अनुकूलित प्रदान करें)
4राष्ट्रीय सह-बीमा, स्पेयर पार्ट्स ब्रांड सीमेंस और श्नाइडर

हाइड्रोलिक स्टेशन
7लंबे समय तक उपयोग के लिए शीतलन प्रणाली के साथ.5kw मोटर।

स्वचालित स्टैकर
3 मीटर का कन्वेयर

स्वचालित स्टैकर
6 मीटर स्वचालित स्टैकर
