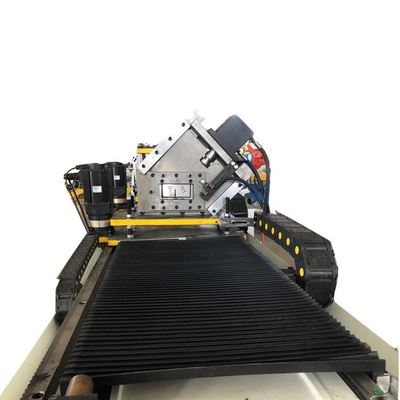

उच्च गति स्वचालित भूकंपीय बहाव ट्रैक रोलिंग बनाने की मशीन

उच्च गति स्वचालित भूकंपीय बहाव ट्रैक मशीन रोलिंग बनाने की मशीन

सी स्टड एंड यू ट्रैक रोल बनाने की मशीन, 100% चीन में निर्मित,is to fully produce automatically the production of C Stud and U Tack with options for punching holes and embossing customer logos their main advantages are stable operation with a strong body frame and customized designs.

धातु के फ्रेम में फर्निंग चैनल, कैरिंग चैनल, स्टड्स, ट्रैक, वॉल एंगल और मुख्य फ्रेम चैनल शामिल हैं, जिनका उपयोग हल्के वजन की छिपी ग्रिड जिप्सम छत में किया जाता है।दो सबसे आम तौर पर इस्तेमाल किया फ्रेम धातु यू ट्रैक हैंस्टड विभाजनों के क्षैतिज फ्रेम के रूप में प्रयोग किया जाता है,सजावटी स्टडों के साथ संयोजन में।

मजबूत,हल्का,इंस्टॉल करने में आसान,और विभिन्न आकारों में उपलब्ध है,धातु के स्टड और नहरों का उपयोग जिप्सम बोर्ड की कई परतों के साथ होने पर आदर्श और लागत प्रभावी दीवार और छत अनुप्रयोगों के लिए प्रदान करता है.

यहाँ एक चित्रण प्रोफ़ाइल और तैयार उत्पाद हैः

भूकंपीय बहाव का मार्ग क्या है?

ZTRFM सेइस्मिक ड्रिफ्ट ट्रैक (D) मुख्य भवन संरचना की पार्श्व गति की अनुमति देता है, जबकि अभी भी दीवार के सिर के विचलन और आंतरिक और बाहरी दीवारों के लिए अग्नि रेटिंग को समायोजित करता है।भूकंपीय बहाव ट्रैक एक extruded धातु आवेषण है कि मुख्य संरचना के लिए ट्रैक के कनेक्शन में सहायता के साथ आता है.

उत्पाद के अंतर:

SLT - मानक स्लॉट पैर ट्रैक

SLT स्लॉटेड डिफ्लेक्शन ट्रैक स्टड के सकारात्मक लगाव के लिए अनुमति देता है

शीर्ष ट्रैक स्लॉट के माध्यम से लंबवत आंदोलन को समायोजित करने के लिए डिज़ाइन किया गया

प्राथमिक संरचना, आईबीसी की धारा 713.2 के अनुपालन में।

SLT को 1 1⁄2 " (+/- 3⁄4") की कुल ऊर्ध्वाधर गति की अनुमति देने के लिए डिज़ाइन किया गया है।

आयाम

अनुभाग पैरों (flanges) 2 1⁄2 "लंबाई में हैं और 1 1⁄2" है

लम्बा चौड़ा 1⁄4 "ऊर्ध्वाधर स्लॉट लंबाई के साथ प्रत्येक 1" के बीच में

सदस्य का।

मानक स्लॉट लेग ट्रैक विवरण (SLT)

विनिर्देश

एसडीएलटी - स्लॉटेड डीप लेग ट्रैक

एसडीएलटी स्लॉटेड डीप लेग ट्रैक स्टड के सकारात्मक लगाव के लिए अनुमति देता है

शीर्ष ट्रैक स्लॉट के माध्यम से लंबवत आंदोलन को समायोजित करने के लिए डिज़ाइन किया गया

प्राथमिक संरचना, आईबीसी की धारा 713.2 के अनुपालन में।

एसडीएलटी को 2 " (+/- 1") की कुल ऊर्ध्वाधर गति की अनुमति देने के लिए डिज़ाइन किया गया है।

आयाम

अनुभाग पैरों (flanges) 3 1⁄4 "दीर्घता में हैं और द्वारा 2 "दीर्घ है

1⁄4" चौड़े ऊर्ध्वाधर छेद अंग की लंबाई के साथ प्रत्येक 1" के अंतराल पर स्थित हैं।

स्लॉटेड डीप लेग ट्रैक (SDLT)

विनिर्देश

डी - भूकंपीय बहाव पथ

भूकंपीय बहाव ट्रैक (डी) मुख्य भवन की पार्श्व गति की अनुमति देता है

संरचना, जबकि अभी भी दीवार के सिर के विचलन और आंतरिक के लिए आग रेटिंग को समायोजित

और बाहरी दीवारों. भूकंपीय बहाव ट्रैक एक बाहर निकाला धातु आवेषण के साथ आता है कि

मुख्य संरचना के साथ पटरियों के कनेक्शन में सहायता।

आयाम

अनुभाग पैरों (flanges) 2 1⁄2 "लंबाई में हैं और 1 1⁄2 "लंबाई से 1⁄4" है

चौड़े ऊर्ध्वाधर स्लॉट प्रत्येक 1" के अंतराल पर सदस्य की लंबाई के साथ.

भूकंपीय बहाव पथ (डी)

ढलान सम्मिलित करें विवरण अनुभाग दृश्य

डीडी - डीप लेग सीस्मिक ड्रिफ्ट ट्रैक

डीप लेग सीस्मिक ड्रिफ्ट ट्रैक (डीडी) मुख्य की पार्श्व गति की अनुमति देता है

भवन संरचना, जबकि अभी भी दीवार के सिर के विक्षोभ और अग्नि रेटिंग को समायोजित करता है

आंतरिक और बाहरी दीवारों के लिए। डीप लेग भूकंपीय बहाव ट्रैक एक

एक्सट्रूडेड मेटल इन्सर्ट जो मुख्य संरचना से ट्रैक के कनेक्शन में सहायता करता है।

आयाम

अनुभाग पैरों (flanges) 3 1⁄4 "लंबाई में हैं और 2 "लंबाई से 1⁄4" चौड़ाई है

ऊर्ध्वाधर छेद सदस्य की लंबाई के साथ प्रत्येक 1" के बीच दूरी पर.

गहरे पैरों का भूकंपीय बहाव ट्रैक (डीडी)

ढलान सम्मिलित करें विवरण अनुभाग दृश्य

आई-स्टूड शाफ्टवॉल सिस्टम

यूएल हेड-ऑफ-वॉल संयुक्त प्रणालियों के डिजाइन नंबर

एसवायुमंडलीय बहाव ट्रैकविशेषताएं और अनुप्रयोग:

1. फायर रेटेड डिफ्लेक्शन सिस्टम

2.UL 80 से अधिक अनुमोदित अग्नि रेटेड सिस्टम में वर्गीकृत

3मानक स्लॉट ट्रैक ऊर्ध्वाधर आंदोलन के 11⁄2 ̊ तक की अनुमति देता है

4कस्टम आकार और स्लॉट आकार उपलब्ध हैं

5अनुकूलित चौड़ाई और मोटाई उपलब्ध है

6दीवार की ताकत के लिए सकारात्मक लगाव प्रदान की

7. दीवार के सिर और मंजिल विस्तार या संपीड़न आंदोलन को अवशोषित करता है

8पारंपरिक दीवार प्रणालियों के साथ एकीकृत

9. आसान स्थापना श्रम लागत को कम करती है

सामग्री / उत्पाद विनिर्देश:

गैर संरचनात्मक (ड्राईवॉल) उत्पाद:

• 18-30 मिलीः 33 ksi
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

संरचनात्मक फ्रेमिंग उत्पाद:

• 33-43 मिलीः 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 mil: 50 ksi............ASTM A1003/A653, C955

कोटिंग विनिर्देश

गैर संरचनात्मक (ड्राईवॉल) उत्पाद:

• 25EQ, 20EQ, 30EQD, 18-30 मिलीः G40............ASTM A1003/A653, C645

संरचनात्मक फ्रेमिंग उत्पाद:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

नोटः भारी कोटिंग मोटाई के लिए ZTREM से संपर्क करें।

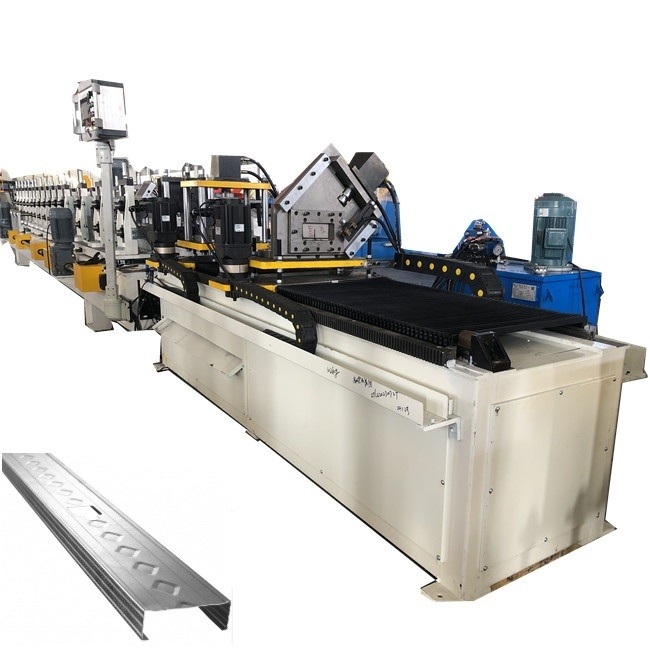

उच्च गति स्वचालित भूकंपीय बहाव ट्रैक मशीन रोलिंग बनाने की मशीन

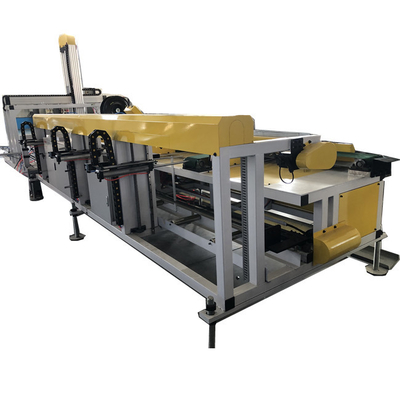

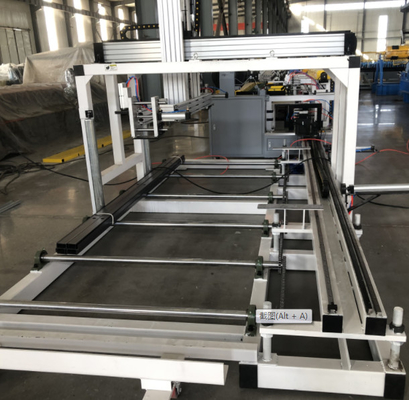

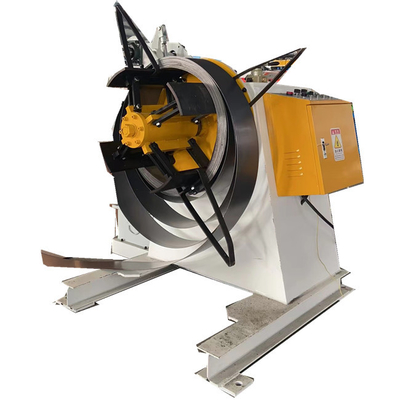

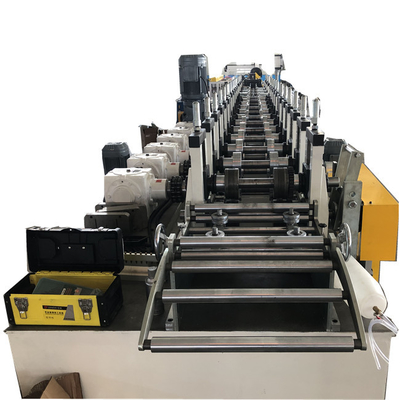

कार्यप्रवाह: 3 टन डबल सिर decoiler -- पिंजरे लूप--> 80 टन YangLi पंचिंग मशीन- पिंजरे लूप --मुख्य रोलिंग बनाने मशीन-स्टड और ट्रैक पंचिंग--> ले जाने की मेज और स्टैकर.

प्रदर्शन विशेषताएंः

1स्टील प्लेट वेल्डिंग धड़ कठोर है और परिशुद्धता स्थिर है।

2सूखे या गीले प्रकार का वायवीय घर्षण क्लच ब्रेक, क्रिया संवेदनशील और विश्वसनीय है।

3.बड़ा गियर, गियर शाफ्ट सटीक पीसने, मशीन उपकरण चल रहा शोर कम है

4स्लाइडिंग ब्लॉक छह पक्षीय गाइड रेल, वायवीय संतुलन उपकरण के साथ, सुचारू संचालन, सटीक सटीकता।

5प्रेस और मोल्ड को प्रभावी ढंग से बचाने के लिए हाइड्रोलिक अधिभार सुरक्षा उपकरण को अपनाएं।

6एकल या बहु-मशीन स्वचालित स्टैम्पिंग उत्पादन लाइन स्वचालित खिला डिवाइस को नियंत्रित करने के लिए पीएलसी का उपयोग करके बनाई जा सकती है।

7निरंतर गति के अतिरिक्त, दो प्रकार के स्टेपलेस स्पीड स्ट्रोक चयन हैं, जो स्टैम्पिंग पार्ट्स प्रक्रिया आवश्यकताओं और उत्पादन दक्षता में सुधार के लिए अधिक उपयुक्त है।
