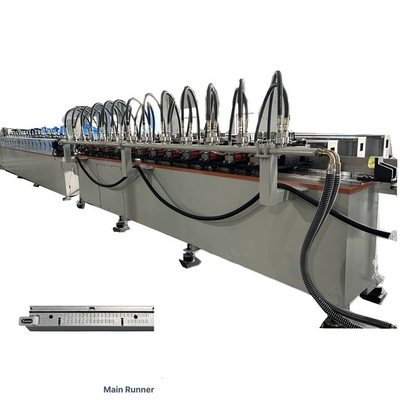

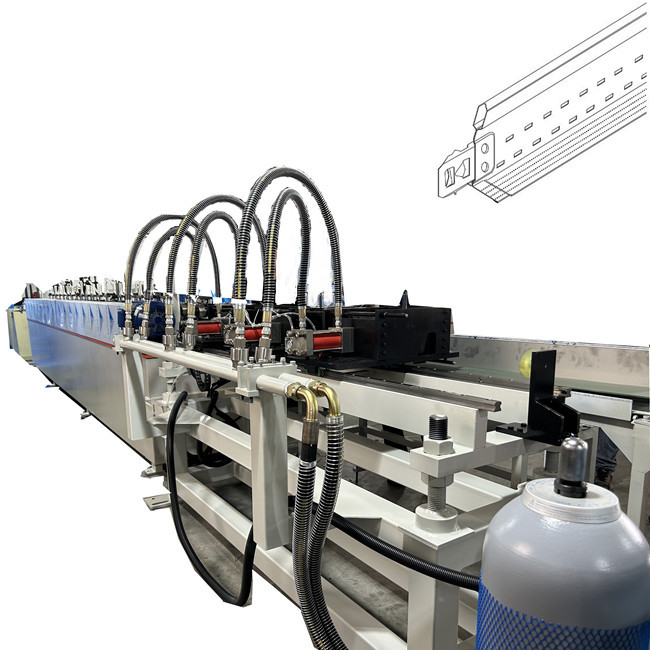

जस्ती हल्के स्टील कील निलंबित छत प्रणाली टी ग्रिड रोलिंग बनाने की मशीन

जस्ती हल्के स्टील कील निलंबित छत प्रणाली टी ग्रिड रोलिंग बनाने की मशीन

जस्ती हल्की स्टील कील निलंबित छत प्रणाली टी ग्रिड रोलिंग बनाने वाली मशीन को रोलिंग बनाने के सिद्धांत द्वारा छत टी बार या छत निलंबन ग्रिड बनाने के लिए डिज़ाइन किया गया है।

छत टी बार के लिए, इसके निम्नलिखित फायदे हैंः

1आर्थिक, स्थापित करने में आसान, पारंपरिक एक्सट्रूडेड एल्यूमीनियम टी सिस्टम की तुलना में स्थापना को पूरा करने के लिए कम श्रम का उपयोग करना।

• प्रणाली के बीच मुख्य और क्रॉस टी का आदान-प्रदान, इन्वेंट्री आवश्यकताओं को कम करने और क्षेत्र में अधिक लचीलेपन को बढ़ावा देता है।
• लचीलापन और यह आमतौर पर निलंबित टी प्रणाली में डिजाइन किए गए भारों को सहन करने में सक्षम है।
• ओवरलैप प्रकार के क्रॉस टी पूर्ण फ्लश संयुक्त प्रदान करते हैं, मुख्य धावक और क्रॉस टी के बीच के अंतराल को समाप्त करते हैं और जुड़नार पर कठोरता सुनिश्चित करते हैं।

यहाँ अपने संदर्भ के लिए निम्नलिखित ड्राइंग प्रोफ़ाइल ले लो:

उदाहरण के लिए उपरोक्त चित्रण प्रोफ़ाइल को लें:

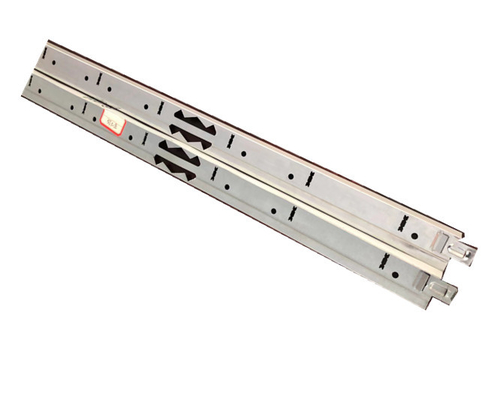

1. मशीन ग्राहक ड्राइंग प्रोफाइल के आधार पर बनाया गया है, यहाँ मैं अपने संदर्भ के लिए एक प्रकार ले. मुख्य टी आकार 24x30 है

• क्रॉस टी की दो लंबाईएं हैंः एक 600 मिमी और एक 1200 मिमी है। मोल्ड को समायोजित करके एक मशीन, एक मशीन द्वारा बनाई जा सकती है।

मशीन डिजाइन विचारः

अन्य रोलिंग बनाने की मशीनों की तरह ही, छत टी बार मशीन भी निम्नलिखित से बना है

तत्व: वस्तुतः सभी तत्वों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

1. Decoiler, आप मैनुअल एक या हाइड्रोलिक एक का उपयोग करने के लिए चुन सकते हैं.

2मुख्य रोलिंग बनाने वाली मशीन:

2.1 फ्रेम: मोल्डिंग फ्रेम या स्तंभ फ्रेम।

2.2 गियरबॉक्स या चेन या गियर

3पंचिंग भाग.

3.1 एक बार एक छेद छिद्रण या उच्च गति पूरे टुकड़े छिद्रण.

3.2 मशीन के बारे में अधिक जानकारी प्राप्त करने के लिए निम्नलिखित भागों द्वारा

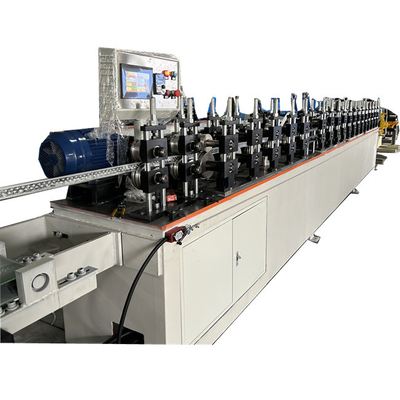

छत टी बार रोलिंग बनाने की मशीन के बारे में कुछ जानकारी:

1रोलर स्टेशन: 18 मुख्य पहिया, कैलिब्रेशन के लिए 2 सेट।

3. मुख्य मशीन मंच 30 मिमी मोटी है, और आसपास के पक्षों 6 मिमी मोटी हैं, एक पूरे के रूप में वेल्डेड. मुख्य काम करने की सतह सतह को सपाट और चिकनी बनाने के लिए एक गेंट्री ग्राइंडर के साथ पॉलिश किया जाता है।45 # एसी स्टील का प्रयोग करना.

4रोलर सामग्रीः CR12MOV मोल्ड स्टील और एक समान कठोरता प्राप्त करने के लिए वैक्यूम गर्मी उपचार के अधीन, HRC55 की औसत कठोरता के साथ। सतह चिकनी है और उत्पाद को खरोंच नहीं करती है।

5शफ्ट सामग्री 40CR शमन और टेम्परिंग, व्यास 45 मिमी।

6. मोटर शक्ति 5.5KW

ब्रांडः सीमेंस सभी तांबे के तार मोटर, और प्रत्येक रोलर एक स्वतंत्र 1:15 गियरबॉक्स द्वारा संचालित किया जाता है, जो स्थिर है और कम शोर है।

7. दो सामग्री रैक 500 किलोग्राम एकल सिर लंबवत ले जाने में सक्षम हैं, मैन्युअल रूप से कस।

8मार्गदर्शक स्तंभ प्रकार के उच्च परिशुद्धता वाले फ्रेम की मोटाई 38 है, जिसमें प्रति समूह 8 जापानी NSK6206 बीयरिंग हैं।सभी फ्रेमों की सतह को काले रंग के साथ इलाज किया जाता है ताकि वे जंग के लिए कम प्रवण हों और दस्तक देने के लिए प्रतिरोधी हों.

9मोल्ड फ्रेम 45# एसी स्टील से बना है, जो सभी सटीक रूप से संसाधित हैं और एक काली सतह उपचार है।

10. मोल्ड जल्दी से सम्मिलन के रूप में प्रतिस्थापित किया जा सकता है, और सामग्री जापानी SKD11 और वैक्यूम गर्मी इलाज से बना है। मोल्ड स्टील प्लेट 50 # एसी स्टील से बना है,जो बारीक प्रसंस्करण किया जाता है.

11. स्टैम्पिंग वर्कटेबल एक एकीकृत प्रकार का है, जिसमें वर्कटेबल पर 30MM की मोटाई और साइड पर 6MM की मोटाई है। सतह को बारीक पीस दिया गया है। साइड एंटी-जंग उपचार।

12. हाइड्रोलिक पंप ताइवान काइजिया ब्रांड को अपनाता है, तेल वाल्व ताइवान ऑयलफील्ड ब्रांड को अपनाता है, सभी तेल पाइप स्टील के तार से बने होते हैं, मोटर एक 15KW सभी तांबे के तार तापमान प्रतिरोधी मोटर है,और तेल सर्किट ब्लॉक बारीक पीस है.

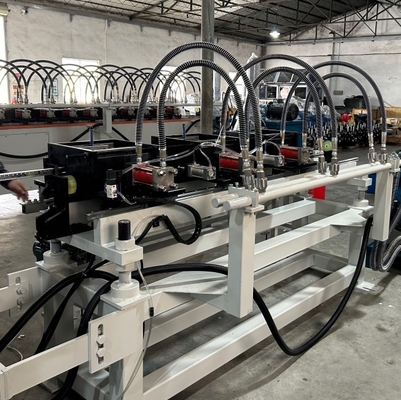

13ऊर्जा भंडारण तेज मुद्रांकन, मुद्रांकन के लिए मशीन को रोकने के बिना एक बार में पूर्ण पंचिंग और पंचिंग (नोटःवर्तमान में चीन और ताइवान में एकमात्र निर्माता जो मशीन को रोकने के बिना एक बार में पंचिंग और पंचिंग पूरा कर सकता है)

14हाइड्रोलिक प्रणाली तेल परिसंचरण के माध्यम से तेल तापमान को नियंत्रित करने के लिए एक 70P तेल कूलर को अपनाती है।

15सीधे ट्रैक का स्टैम्पिंग भाग ताइवान सर्वो कंट्रोलर और मोटर, डेल्टा से पीएलसी और वेइलून से टच फ्रीक्वेंसी के साथ आगे-पीछे चलता है।निम्न वोल्टेज विद्युत उपकरण सीमेंस है.

16किल मशीन के लिए प्रयुक्त लेक कपड़े की मोटाई 0.18 से 0.23 मिलीमीटर है। आधार सामग्रीः 0.25-0.04 मिमी मोटी जस्ती स्टील स्ट्रिप,

17. मीट्रिक और ब्रिटिश उत्पादों का उत्पादन कर सकते हैं, 3600 मिमी. आकार को समायोजित करने के लिए एक समर्पित क्लिप है.

18उत्पादन प्रक्रियाः पट्टी को खोलना - रोलिंग बनाना - सीधा करना - स्वचालित हाइड्रोलिक पंचिंग - पैकेजिंग - तैयार उत्पाद

19उत्पादन लाइन उपकरण क्षमता, 0-30 मीटर (8-10 इकाइयां) ।

20आयात मार्गदर्शिका और सीधी करनेवाला सभी दिशाओं में समायोजित किया जा सकता है

21. इकाई में अपशिष्ट कन्वेयर बेल्ट और सामग्री प्राप्त करने वाला उपकरण है

मोल्ड मानकों के अनुसार पंचिंग मोल्ड के डिजाइन और निर्माण के संबंध में, मोल्ड में शामिल हैंः

1. फ्रंट पंचिंग एंड मोल्डः 1 सेट

2. वापस पंचिंग अंत मोल्डः 1 सेट

3. छिद्रण मोल्डः 8 सेट (प्रति मोल्ड 4 छेद) (नोटः 4 नल और 36 छिद्रण सम्मिलन के साथ सुसज्जित)

23किल मशीन में स्टेनलेस स्टील का उत्पाद प्राप्त करने वाला प्लेटफॉर्म है।

26उत्पादन लाइन के लिए विद्युत नियंत्रण प्रणाली, रोलिंग मिल के लिए परिवर्तनीय आवृत्ति नियंत्रण, काटने और छिद्रण इकाई के लिए सर्वो नियंत्रण, मानव-मशीन इंटरफ़ेस के साथ, गति प्रदर्शित,उत्पाद की लंबाई, आउटपुट, उपकरण की विफलता, और उपयुक्त आपातकालीन स्टॉप स्विच उत्पादन लाइन पर संबंधित स्थानों पर सुसज्जित किया जाना चाहिए

के रूप में छत टी बार के लिए, हम निम्नलिखित प्रकार भी सिल्हूट टी बार है:

यहाँ छत टी पट्टी रोलिंग बनाने की मशीन काम कर वीडियो हैः
